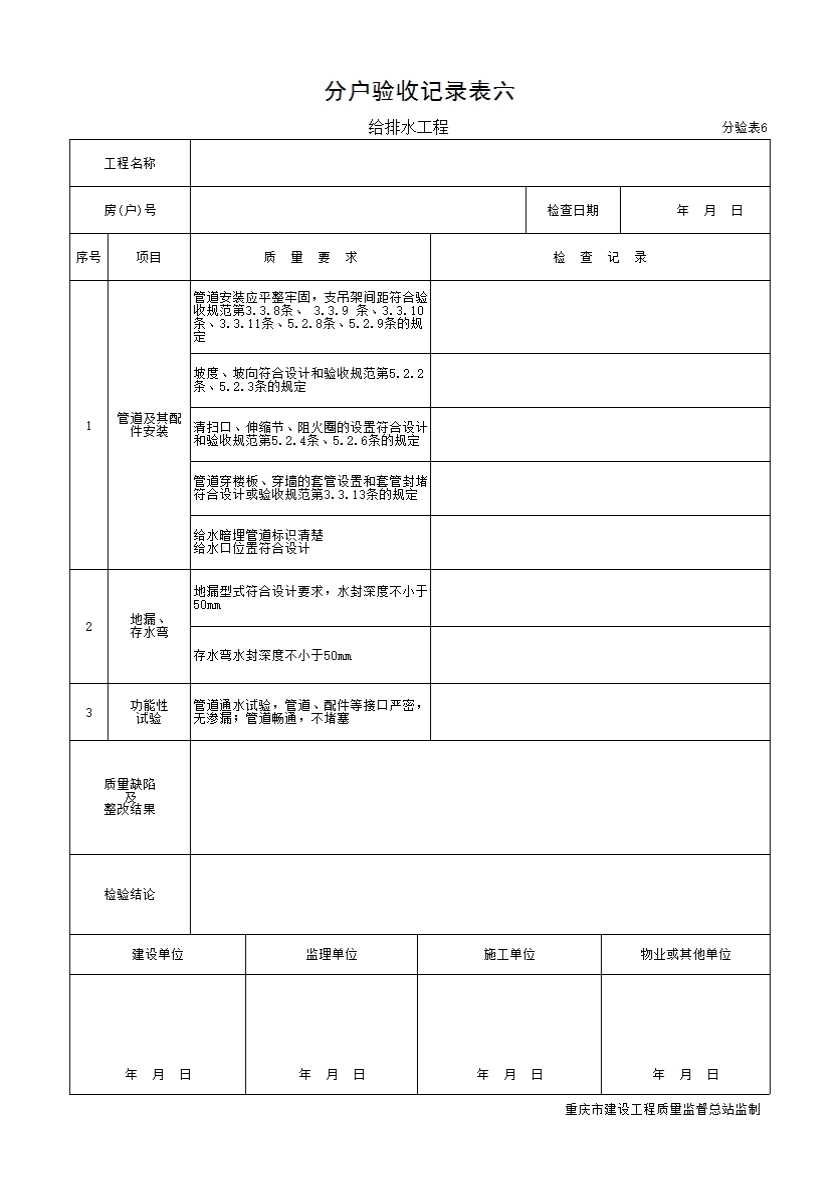

分户验收记录表六 给排水工程

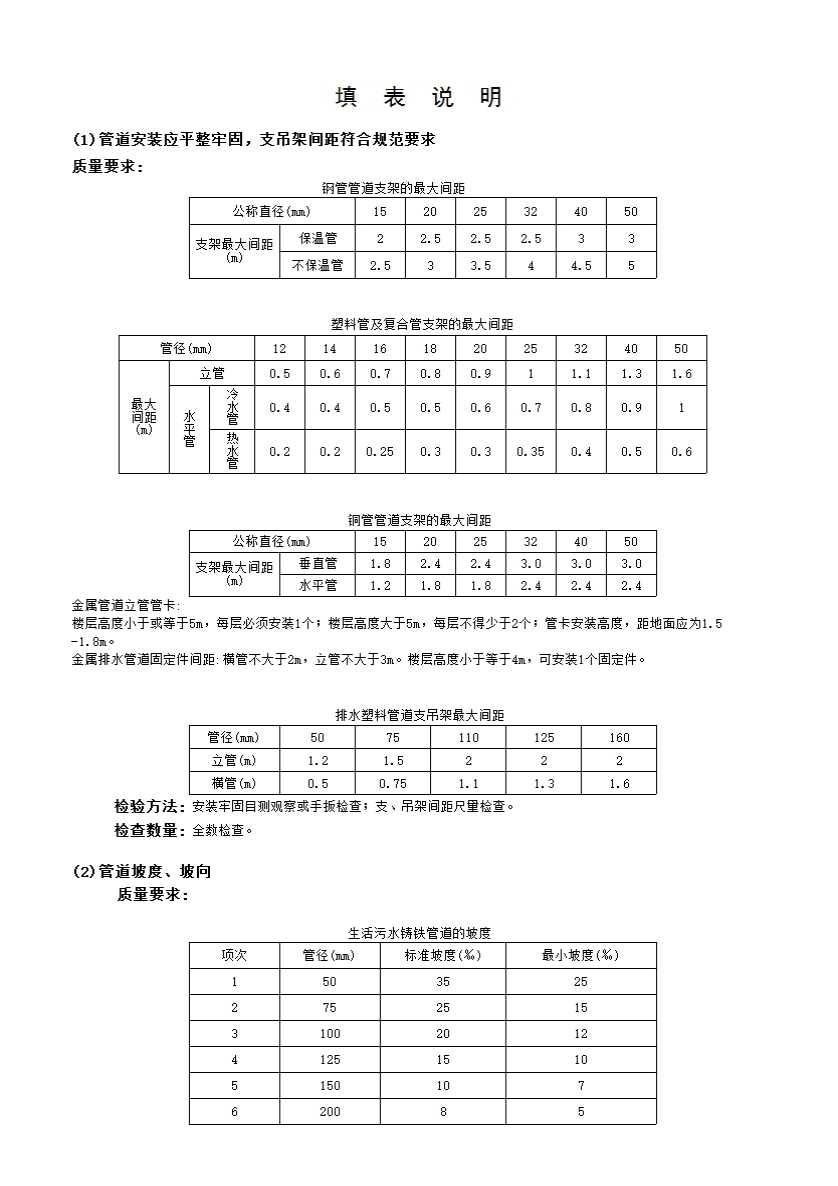

填 表 说 明
(1)管道安装应平整牢固，支吊架间距符合规范要求
质量要求:
钢管管道支架的最大间距
|
公称直径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
支架最大间距(m) |
保温管 |
2 |
2.5 |
2.5 |
2.5 |
3 |
3 |
|
不保温管 |
2.5 |
3 |
3.5 |
4 |
4.5 |
5 |
|
塑料管及复合管支架的最大间距
|
管径(mm) |
12 |
14 |
16 |
18 |
20 |
25 |
32 |
40 |
50 |
||
|
最大 间距 (m) |
立管 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
1.1 |
1.3 |
1.6 |
|
|
水平管 |
冷水管 |
0.4 |
0.4 |
0.5 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|
|
热水管 |
0.2 |
0.2 |
0.25 |
0.3 |
0.3 |
0.35 |
0.4 |
0.5 |
0.6 |
||
铜管管道支架的最大间距
|
公称直径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
支架最大间距(m) |
垂直管 |
1.8 |
2.4 |
2.4 |
3.0 |
3.0 |
3.0 |
|
水平管 |
1.2 |
1.8 |
1.8 |
2.4 |
2.4 |
2.4 |
|
金属管道立管管卡:
楼层高度小于或等于5m，每层必须安装1个；楼层高度大于5m，每层不得少于2个；管卡安装高度，距地面应为1.5 -1.8m。
金属排水管道固定件间距:横管不大于2m，立管不大于3m。楼层高度小于等于4m，可安装1个固定件。
排水塑料管道支吊架最大间距
|
管径(mm) |
50 |
75 |
110 |
125 |
160 |
|
立管(m) |
1.2 |
1.5 |
2 |
2 |
2 |
|
横管(m) |
0.5 |
0.75 |
1.1 |
1.3 |
1.6 |
检验方法:安装牢固目测观察或手扳检查；支、吊架间距尺量检查。
检查数量:全数检查。
（2）管道坡度、坡向
质量要求:
生活污水铸铁管道的坡度
|
项次 |
管径(mm) |
标准坡度(‰) |
最小坡度(‰) |
|
1 |
50 |
35 |
25 |
|
2 |
75 |
25 |
15 |
|
3 |
100 |
20 |
12 |
|
4 |
125 |
15 |
10 |
|
5 |
150 |
10 |
7 |
|
6 |
200 |
8 |
5 |

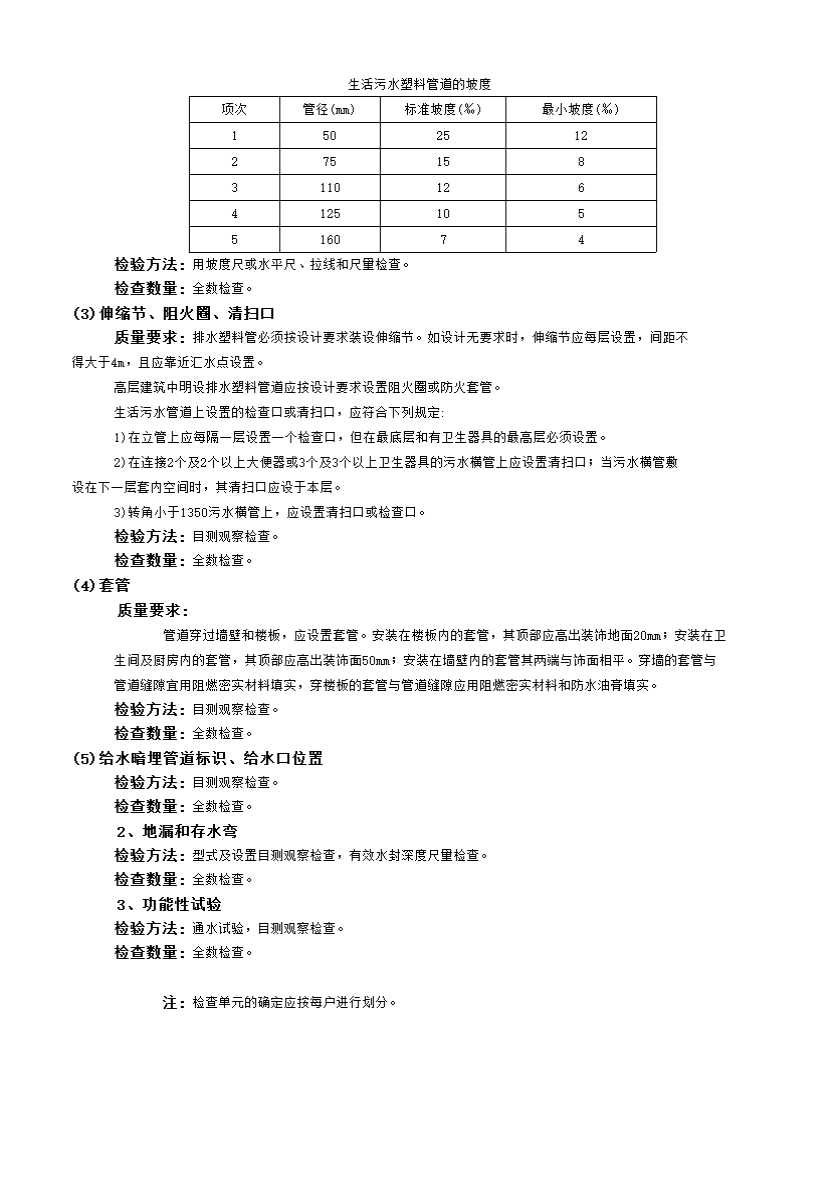

生活污水塑料管道的坡度
|
项次 |
管径(mm) |
标准坡度(‰) |
最小坡度(‰) |
|
1 |
50 |
25 |
12 |
|
2 |
75 |
15 |
8 |
|
3 |
110 |
12 |
6 |
|
4 |
125 |
10 |
5 |
|
5 |
160 |
7 |
4 |
检验方法:用坡度尺或水平尺、拉线和尺量检查。
检查数量:全数检查。
（3）伸缩节、阻火圈、清扫口
质量要求:排水塑料管必须按设计要求装设伸缩节。如设计无要求时，伸缩节应每层设置，间距不得大于4m，且应靠近汇水点设置。
高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。
生活污水管道上设置的检查口或清扫口，应符合下列规定:
1）在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。
2)在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口；当污水横管敷设在下一层套内空间时，其清扫口应设于本层。
3)转角小于1350污水横管上，应设置清扫口或检查口。
检验方法:目测观察检查。
检查数量:全数检查。
（4）套管
质量要求:
管道穿过墙壁和楼板，应设置套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰面50mm；安装在墙壁内的套管其两端与饰面相平。穿墙的套管与管道缝隙宜用阻燃密实材料填实，穿楼板的套管与管道缝隙应用阻燃密实材料和防水油膏填实。
检验方法:目测观察检查。
检查数量:全数检查。
（5）给水暗埋管道标识、给水口位置
检验方法:目测观察检查。
检查数量:全数检查。
2、地漏和存水弯
检验方法:型式及设置目测观察检查，有效水封深度尺量检查。
检查数量:全数检查。
3、功能性试验
检验方法:通水试验，目测观察检查。
检查数量:全数检查。
注: 检查单元的确定应按每户进行划分。
