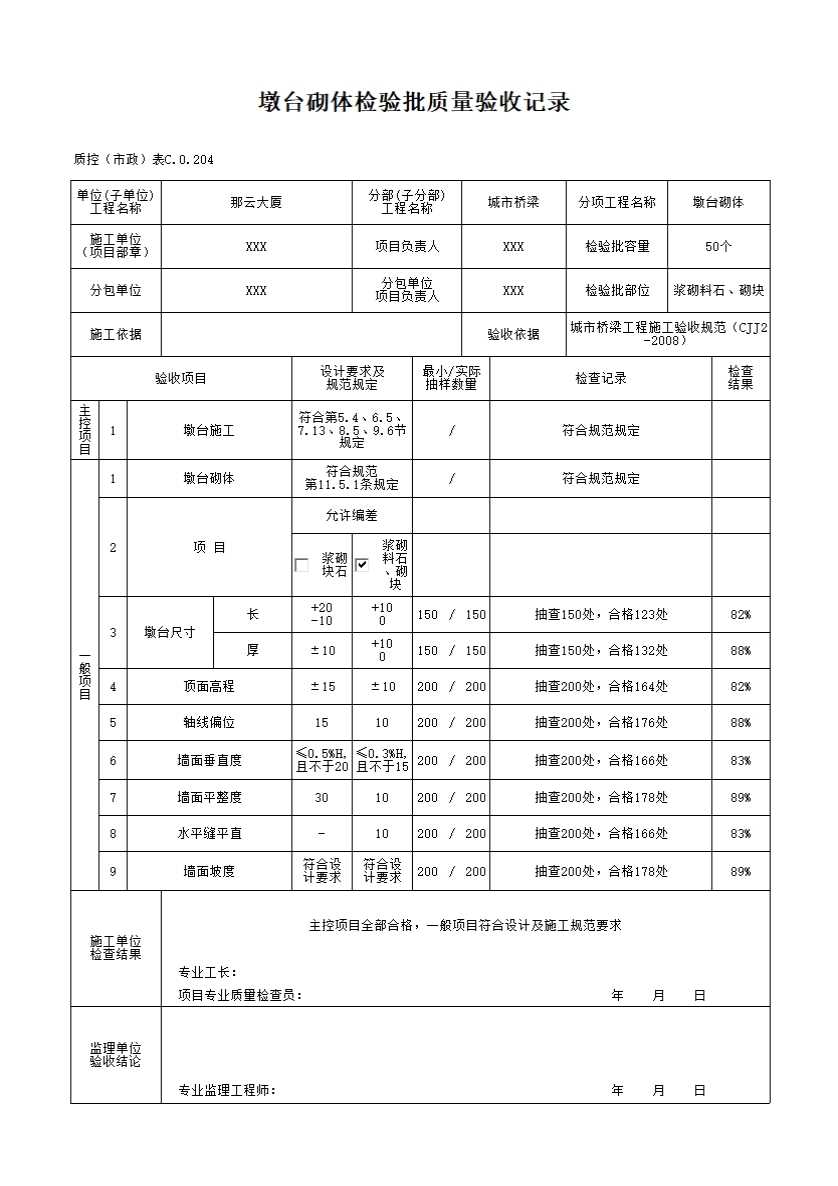

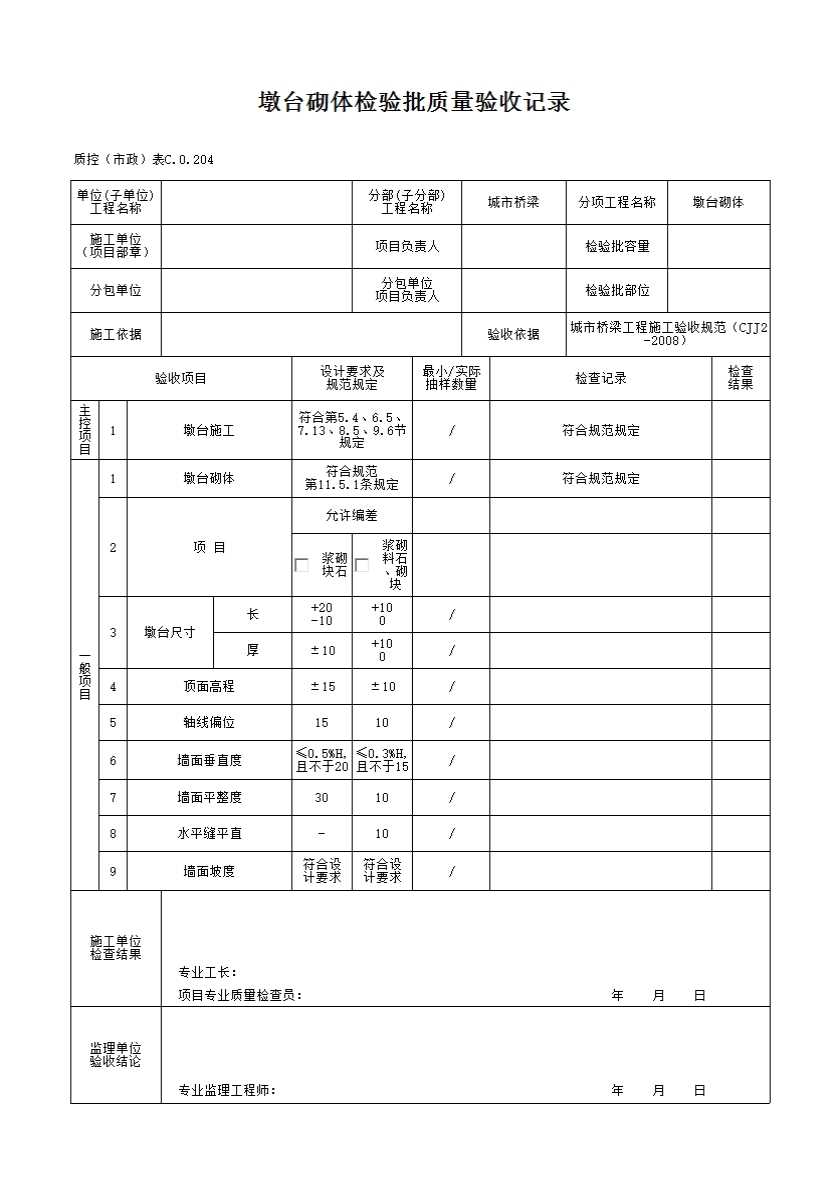

墩台砌体检验批质量验收记录
墩台砌体施工质量验收标准
11.5.1 墩台施工沙及的模板与支架、钢筋、混凝土、预应力混凝土、砌体质量检验应符合本规范第5.4、6.5、7.13、 8.5、9.6节的规定。
11.5.2 墩台砌体质量检验应符合本规范第11.5.1条规定，砌筑墩台允许偏差应符合表11. 5.2的规定。
一般项目
表11.5.2 砌筑墩台允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|||
|
浆砌块石 |
浆砌料石、砌块 |
范围 |
点数 |
|||
|
墩台尺寸 |
长 |
+20 -10 |
+10 0 |
每个墩台身 |
3 |
用钢尺量3个断面 |
|
厚 |
±10 |
+10 0 |
3 |
用钢尺量3个断面 |
||
|
顶面高程 |
±15 |
±10 |
4 |
用水准仪测量 |
||
|
轴线偏位 |
15 |
10 |
4 |
用经纬仪测量，纵、横各2点 |
||
|
墙面垂直度 |
≤0.5%H，且不大于20 |
≤0.3%H，且不大于15 |
4 |
用经纬仪测量或垂线和钢尺量 |
||
|
墙面平整度 |
30 |
10 |
4 |
用2m直尺、塞尺量 |
||
|
水平缝平直 |
-- |
10 |
4 |
用10m小线、钢尺量 |
||
|
墙面坡度 |
符合设计要求 |
符合设计要求 |
4 |
用坡度量 |
||
