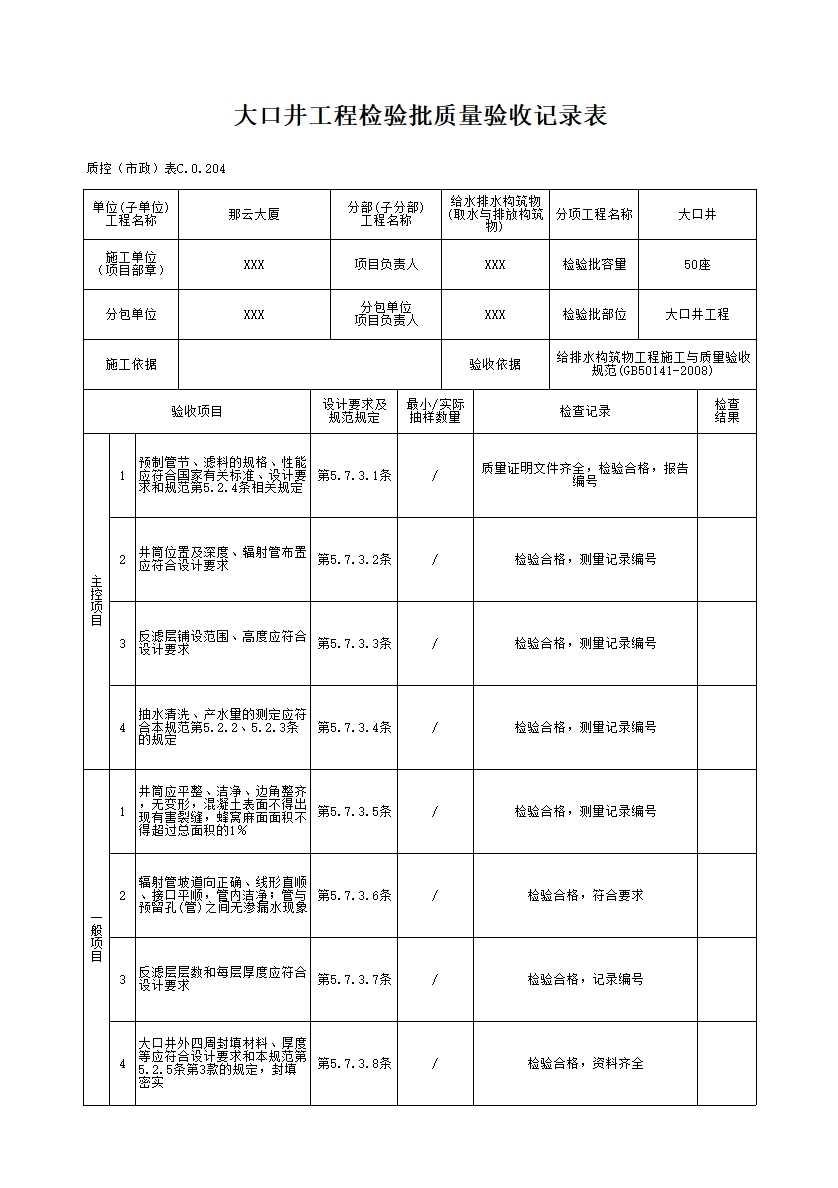

大口井工程检验批质量验收记录表
大口井质量验收标准
5.7.3 大口井应符合下列规定：
主控项目
1 预制管节、滤料的规格、性能应符合国家有关标准、设计要求和本规范第5.2.4条相关规定；
检查方法：观察，检查每批的产品出厂质量合格证明、性能检验报告及有关的复验报告。
2 井筒位置及深度、辐射管布置应符合设计要求；
检查方法：检查施工记录、测量记录。
3 反滤层铺设范围、高度应符合设计要求；
检查方法：观察，检查施工记录、测量记录、滤料用量。
4 抽水清洗、产水量的测定应符合本规范第5.2.2、5.2.3条的规定；
检查方法：检查抽水清洗、产水量的测定记录。
一般项目
5 井筒应平整、洁净、边角整齐，无变形；混凝土表面不得出现有害裂缝，蜂窝麻面面积不得超过总面积的1％；
检查方法：观察，量测表面缺陷。
6 辐射管坡向正确、线形直顺、接口平顺，管内洁净；管与预留孔（管）之间无渗漏水现象；
检查方法：观察。
7 反滤层层数和每层厚度应符合设计要求；
检查方法：观察，检查施工记录。
8 大口井外四周封填材料、厚度等应符合设计要求和本规范第5.2.5条第3款的规定，封填密实；
检查方法：观察，检查封填材料的质量保证资料。
9 预制井筒的制作尺寸允许偏差，应符合表5.7.3-1的规定。
表5.7.3-1 预制井筒的允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
1 |
筒平面尺寸 |
长、宽（L） |
±0.5%L，且≤100 |
每座 |
长、宽各3 |
用钢尺量测 |
|
2 |
曲线部分半径（R） |
±0.5%R，且≤50 |
每对应30°圆心角 |
1 |
用钢尺量测 |
|
|
3 |
两对角线差 |
不超过对角线长的1% |
每座 |
2 |
用钢尺量测 |
|
|
4 |
井壁厚度 |
±15 |
每座 |
6 |
用钢尺量测 |
|
10 大口井施工的允许偏差应符合表5.7.3-2的规定。
表5.7.3-2 大口井施工的允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
||
|
范围 |
点数 |
||||
|
1 |
井筒中心位置 |
30 |
每座 |
1 |
用经纬仪测量 |
|
2 |
井筒井底高程 |
±30 |
每座 |
1 |
用水准仪测量 |
|
3 |
井筒倾斜 |
符合设计要求，且≤50 |
每座 |
1 |
垂线、钢尺量，取最大值 |
|
4 |
表面平整度 |
≤10 |
10m |
1 |
用钢尺量测 |
|
5 |
预埋件、预埋管的中心位置 |
≤5 |
每件 |
1 |
用水准仪测量 |
|
6 |
预留洞的中心位置 |
≤10 |
每洞 |
1 |
用水准仪测量 |
|
7 |
辐射管坡度 |
符合设计要求，且≥4% |
每根 |
1 |
用水准仪测量或水平尺测量 |
