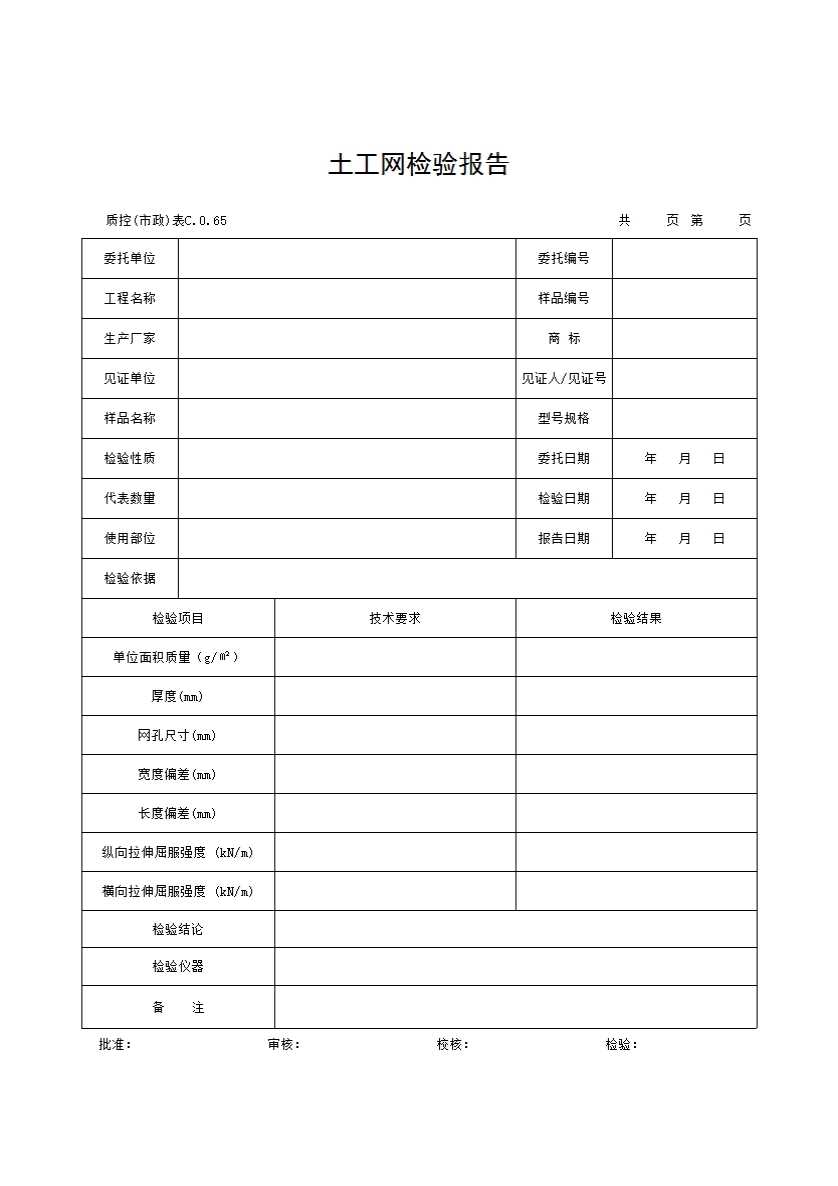

表 C.0.65 土工网检验报告

填写规范

4.7.28 混凝土预制构件出厂合格证及检验报告的基本要求和内容应符合下列规定：

1 预制混凝土构件应提供构件合格证或出厂检验报告，相关指标应符合要求。

2 生产产家应有生产许可证。各类预制构件合格证应在安装前逐批提供，并在明显部位加盖出厂标记，标明生产单位、构件型号、生产日期和质量验收标志。构件上的预埋件、插筋、预留孔洞的规格、位置、数量应符合设计或标准图的要求。预制混凝土构件合格证中，各类规格构件所涉及的单位工程名称，应填写清楚。

3 结构承重预制构件及桩应按规定提供合格证及有关结构性能检验报告。现场预制的承重构件应提供原材料质量证明书、检验批、分项质量评定及有关检验报告。结构性能检验不合格的预制构件不得使用。普通钢筋混凝土预制构件应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204 的规定。

4 先张法预应力混凝土管桩出厂时应提供出厂合格证及材质检验报告，检验程序及结果应符合设计和规范规定。预应力混凝土管桩进场应按进场批提供出厂合格证及厂家批量检验报告。出厂合格证、批量检验报告应明确品种、规格、型号、数量。

4.7.29 混凝土预制构件出厂合格证及检验报告应按下列办法进行核查：

1 核查构件出厂合格证和出厂检验报告。

2 对照图纸，核查构件合格证中的品种、规格、型号、数量是否满足要求。

3 核查结构性能检验抽样频率及检验数据是否满足要求，必要时检查构件厂构件结构性能检验台帐。

4 对照混凝土构件安装隐蔽记录，核对构件出厂（或生产）日期，检查是否存在先安装，后提供合格证或试验报告的现象。

5 现场制作的混凝土构件，核查其施工制作记录、分项质量评定；核对图纸，检查材质证明及有关试验报告。

4.7.30 混凝土预制构件出厂合格证及检验报告凡出现下列情况之一，应核定为“不符合要求”。

1 无出厂合格证或出厂检验报告和检验报告。

2 结构承重构件主体检验项目的质量指标不合格或主要检验项目缺漏。

3 构件合格证内容不完整，主要技术指标缺漏，不能反映构件质量。

4 构件合格证中的品种、规格、型号、数量不符合设计要求。

4.7.31 土工合成材料出厂检验报告及进场检验报告的基本要求和内容应符合下列规定：

1 凡工程用的土工合成材料如土工格栅、土工膜、土工布、排水板（带）材料等必须有出厂合格证或出厂检验报告（见附录 C 质控（市政）表 C.0.61～C.0.67）。

2 土工合成材料技术质量指标应符合设计和相关产品标准的要求，检查数量按进场批次，每批次按5%抽检；检验项目和取样频率还必须符合表 4.7.25 的规定。

1）土工格栅应符合现行国家标准《土工合成材料塑料土工格栅》GB/T 17689 和《玻璃纤维土工格栅》GB/T 21825 的要求；

2）土工膜应符合现行国家标准《土工合成材料非织造布复合土工膜》GB/T 17642、《土工合成材料聚乙烯土工膜》GB/T 17643 和《土工合成材料聚氯乙烯土工膜》GB/T 17688 的要求；

3）土工布应符合现行国家标准《土工合成材料短纤针刺非织造土工布》GB/T 17638、《土工合成材料长丝纺粘针刺非织造土工布》GB/T 17639、《土工合成材料长丝机织土工布》GB/T 17640、《土工合成材料裂膜丝机织土工布》GB/T 17641、《土工合成材料机织/非织造复合土工布》GB/T 18887 和《土工合成材料塑料扁丝编制土工布》GB/T 17690 的要求；

4）土工网应符合现行国家标准《土工合成材料塑料土工网》GB/T 19470 的要求；

5）土工网垫应符合现行国家标准《土工合成材料塑料三维土工网垫》GB/T 18744 的要求；

6）排水板应符合现行行业标准《水运工程塑料排水板应用技术规程》JTS 206-1 的要求。

表 4.7.31 土工合成材料现场抽样检验项目

序号	材料名称	检验依据	检验项目	代表数量
1	土工格栅	《土工合成材料塑料土工格栅》GB/T 176	纵、横向拉伸强度，纵、横向标称伸长率，2%伸长率时的拉伸强度、5%伸长率时的拉伸强度。	同一原料、同一配方和相同工艺情况下生产同一规格为一批，每批数量不得超过 500 卷，生产 7d 不足 500 卷则以 7d 产量为一批。
1	土工格栅	《玻璃纤维土工格栅》GB/T 21825	经纬向网眼尺寸、经纬向网眼目数、经纬向断裂强力、经纬向断裂伸长率。	同一规格品种、同一质量等级、同一生产工艺稳定连续生产的一定数量的单位产品为一检查批。
2	土工膜	《土工合成材料非织造布复合土工膜》GB/T 17642	纵横向断裂强度，纵横向伸长率，CBR 顶破强力，纵横向撕破强力、耐静水压。	同一品种、同一规格的产品为一批。一批的卷数小于 50卷时抽取 2 卷，卷数大于51卷时抽取 3 卷检验。
		《土工合成材料聚乙烯土工膜》GB/T 17643	纵横向断裂强度、纵横向标准强度对应伸长率、CBR 顶破强力、纵横向撕破强力、垂直渗透系数。	同一品种、同一规格的产品为一批。一批的卷数小等于 50卷时抽取 2 卷，卷数大于 51卷时抽取 3 卷检。
		《土工合成材料聚氯乙烯土工膜》GB/T 17688	纵横向拉伸强度、纵横向断裂伸长率、CBR 顶破强力。	同一批号的原料、同一配方、同一工艺条件、同一规格的产品每 100t 为一批。
3	土工布	《土工合成材料短纤针刺非织造土工布》GB/T 17638	单位面积质量偏差、厚度、纵横向断裂强力，纵横向断裂伸长率，CBR 顶破强力，纵横向撕破强力、等效孔径、垂直渗透系数。	100 卷为一批，7d 产量不足100 卷时，以 7d 产量为一批。
		《土工合成材料长丝纺粘针刺非织造土工布》 GB/T 17639	单位面积质量偏差、厚度、纵横向断裂强度，纵横向标准强度对应伸长率，CBR 顶破强力，纵横向撕破强力、等效孔径、垂直渗透系数。	同一品种、同一规格的产品为一批。一批的卷数小等于 50卷时抽取 2 卷，卷数大于 51卷时抽取 3 卷检。
		《土工合成材料长丝机织土工布》GB/T 17640	经纬向断裂强度、经纬向标准强度对应伸长率、CBR 顶破强力、等效孔径、垂直渗透系数、经纬向撕破强力、单位面积质量偏差。	同一品种、同一规格的产品为一批。一批的卷数小等于 50卷时抽取 2 卷，卷数大于 51卷时抽取 3 卷检。
		《土工合成材料裂膜丝机织土工布》GB/T 17641	经纬向断裂强力、经纬向断裂伸长率、CBR 顶破强力、等效孔径、垂直渗透系数、经纬向撕破强力、单位面积质量。	100 卷为一批，7d 产量不足100 卷时，以 7d 产量为一批。
		《土工合成材料机织/非织造复合土工布》GB/T 18887	纵横向断裂强度、CBR 顶破强力、定负荷伸长率、等效孔径、垂直渗透系数、单位面积质量偏差。	同一品种、同一规格的产品为一批。一批的卷数小等于 50卷时抽取 2 卷，卷数大于 51卷时抽取 3 卷。
		《土工合成材料塑料扁丝编制土工布》GB/T 17690	经纬向断裂强力、经纬向断裂伸长率、顶破强力、等效孔径、垂直渗透系数、梯形撕破强力（纵向）、单位面积质量及允许偏差值。	同一配方、同一规格的产品10 万平方米为一批。
4	土工网	《土工合成材料塑料土工网》GB/T 19470	单位面积质量、厚度、网孔尺寸及规格偏差、纵横向拉伸屈服度。	同一原料、同一类别、同一规格为一批，每批数量不超过500 卷。
5	土工网垫	《土工合成材料塑料三维土工网垫》GB/T 18744	纵横向拉伸强度、单位面积质量、尺寸及偏差	同一原料、同一类别、同一规格的为一批，每批数量不超过 500 。
6	排水板（带）	《水运工程塑料排水板应用技术规程》JTS 206-1	纵向通水量、滤膜渗透系数、滤膜等效孔径、塑料排水板抗拉强度、滤膜抗拉强度（干态、湿态）、宽度、厚度。	每批数量不超过 20 万米，外观质量检测时每次抽取五卷（盘）进行检验。

3 土工合成材的外观质量检查和物理性能检验，要求全部指标达到合格。如有一项指标达不到要求，应加倍取样复检，复检全部达到标准规定时可判为合格，如仍有一项指标不合格，则判定该批产品不合格。

4 检验报告的检验项目必须齐全，无国家或行业标准的土工合成材料均应有技术质量检验证明和产品质量的企业标准，并经工程实践检验，符合土工合成材料工程技术要求后，方可在工程中使用。

4.7.32 土工合成材料出厂合格证及进场检验报告应按下列办法进行核查：

1 核查合格证或出厂检验报告和进场检验报告是否符合设计和标准要求；

2 核查检验抽样批及检验指标是否符合标准要求，是否有复检及处理办法等；

3 核查是否按规定进场检验，取样批量之和是否与实际用量相符

4 核查无国家或行业标准的土工合成材料是否有技术质量检验证明。

4.7.33 土工合成材料出厂合格证及进场检验报告凡出现下列情况之一，应核定为“不符合要求”。

1 无合格证或出厂检验报告和进场检验报告。

2 检验报告主要检验项目的质量指标不合格或主要检验项目缺漏；如单项检验项目不合格复检后无鉴定处理结论。

3 合格证或出厂检验报告和进场检验报告所代表的总数量与单位工程实际用量相比，严重不足。

4 使用无国家或行业标准的土工合成材料未提供技术质量检验证明。
