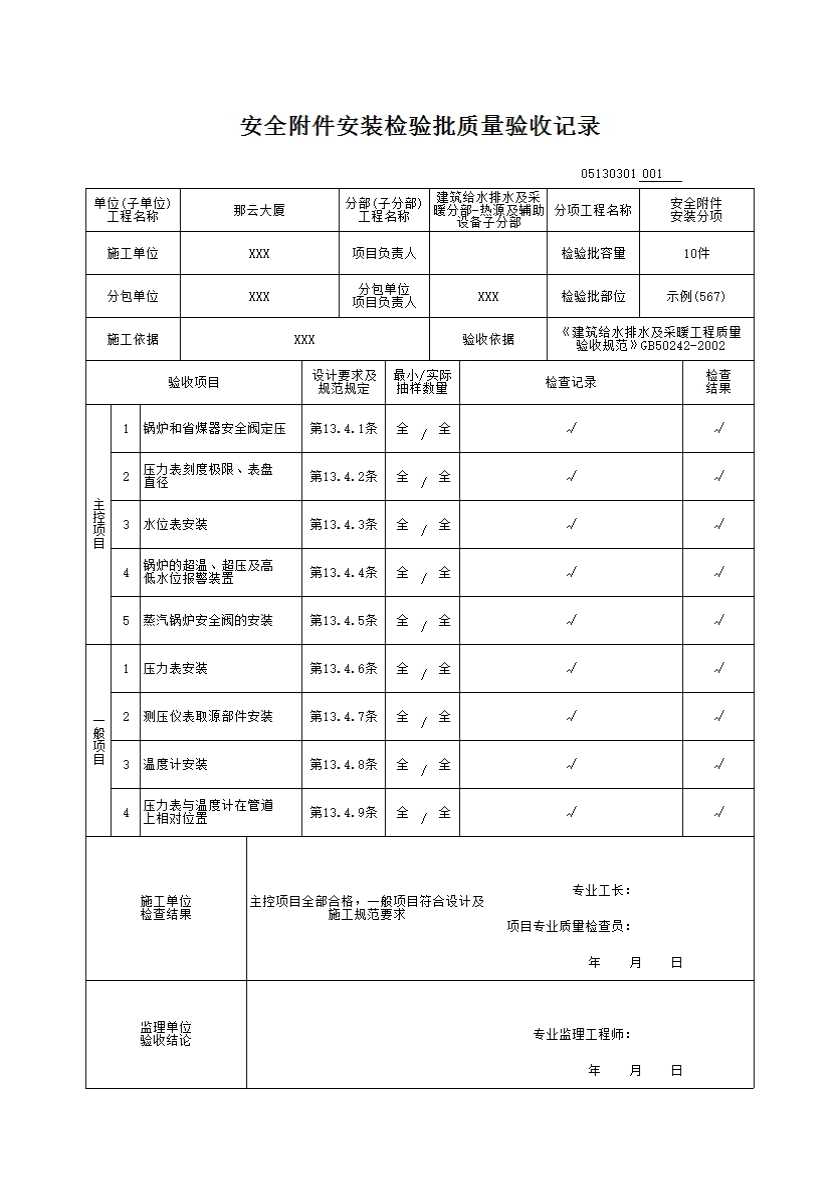

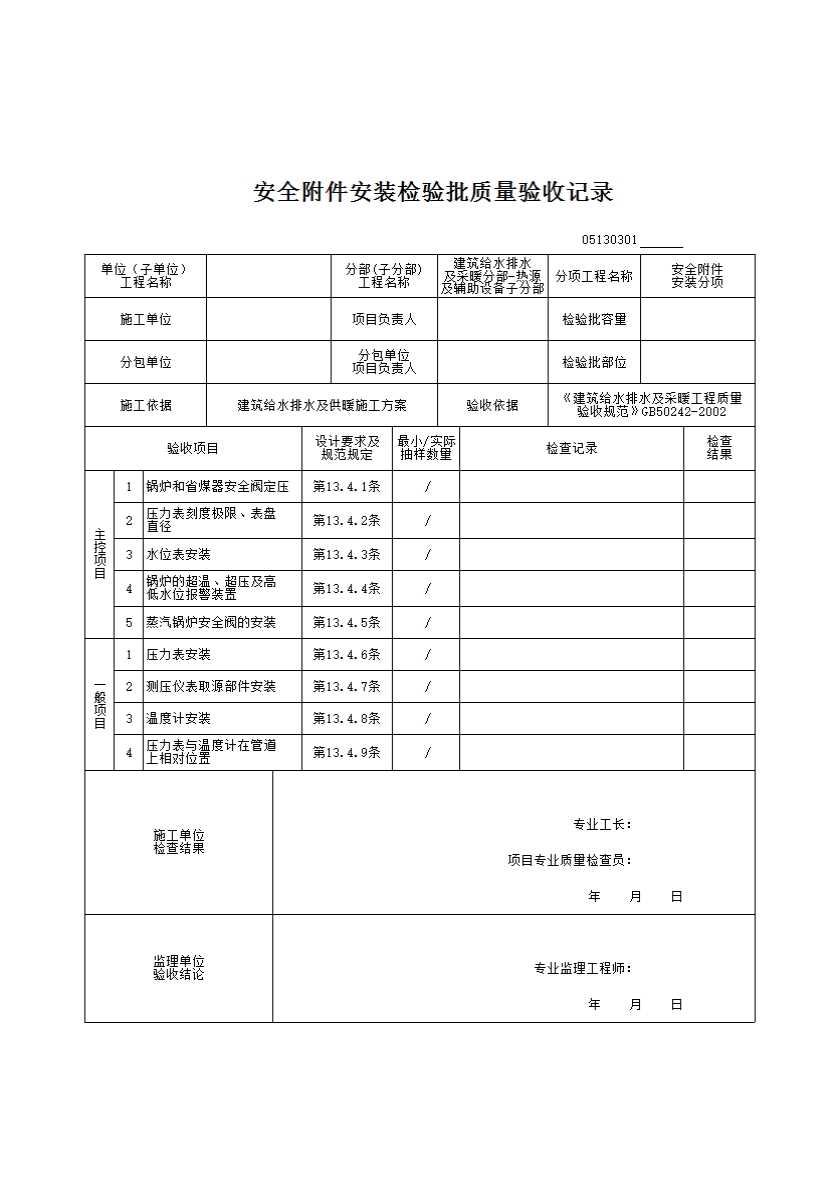

安全附件安装检验批质量验收记录

一、检验批划分

按设计系统、楼层、施工段或分部分项划为检验批。

二、主控项目

13.4.1 锅炉和省煤器安全阀的定压和调整应符合表13.4.1的规定。锅炉上装有两个安全阀时，其中的一个按表中较高值定压，另一个按较低值定压。装有一个安全阀时，应按较低值定压。

表13.4.1安全阀定压规定

检验方法:检查定压合格证书。

13.4.2 压力表的刻度极限值，应大于或等于工作压力的1.5倍，表盘直径不得小于100mm。

检验方法:现场观察和尺量检查。

13.4.3 安装水位表应符合下列规定:

1 水位表应有指示最高、最低安全水位的明显标志，玻璃板(管)的最低可见边缘应比最低安全水位低25mm；最高可见边缘应比最高安全水位高25mm。

2 玻璃管式水位表应有防护装置。

3 电接点式水位表的零点应与锅筒正常水位重合。

4 采用双色水位表时，每台锅炉只能装设一个，另一个装设普通水位表。

5 水位表应有放水旋塞(或阀门)和接到安全地点的放水管。

检验方法:现场观察和尺量检查。

13.4.4 锅炉的高低水位报警器和超温、超压报警器及联锁保护装置必须按设计要求安装齐全和有效。

检验方法：启动、联动试验并作好试验记录。

13.4.5 蒸汽锅炉安全阀应安装通向室外的排汽管。热水锅炉安全阀泄水管应接到安全地点。在排汽管和泄水管上不得装设阀门。

检验方法:观察检查。

三、一般项目

13.4.6 安装压力表必须符合下列规定:

1 压力表必须安装在便于观察和吹洗的位置，并防止受高温、冰冻和振动的影响，同时要有足够的照明。

2 压力表必须设有存水弯管。存水弯管采用钢管煨制时，内径不应小于10mm；采用铜管煨制时，内径不应小于6mm。

3 压力表与存水弯管之间应安装三通旋塞。检验方法:观察和尺量检查。

13.4.7 测压仪表取源部件在水平工艺管道上安装时，取压口的方位应符合下列规定:

1 测量液体压力的，在工艺管道的下半部与管道的水平中心线成0°～45°夹角范围内。

2 测量蒸汽压力的，在工艺管道的上半部或下半部与管道水平中心线成0°～45°夹角范围内。

3 测量气体压力的，在工艺管道的上半部。

检验方法:观察和尺量检查。

13.4.8 安装温度计应符合下列规定:

1 安装在管道和设备上的套管温度计，底部应插入流动介质内，不得装在引出的管段上或死角处。

2 压力式温度计的毛细管应固定好并有保护措施，其转弯处的弯曲半径不应小于50mm，温包必须全部浸入介质内；

3 热电偶温度计的保护套管应保证规定的插入深度。检验方法:观察和尺量检查。

13.4.9 温度计与压力表在同一管道上安装时，按介质流动方向温度计应在压力表下游处安装，如温度计需在压力表的上游安装时，其间距不应小于300mm。

检验方法:观察和尺量检查。
