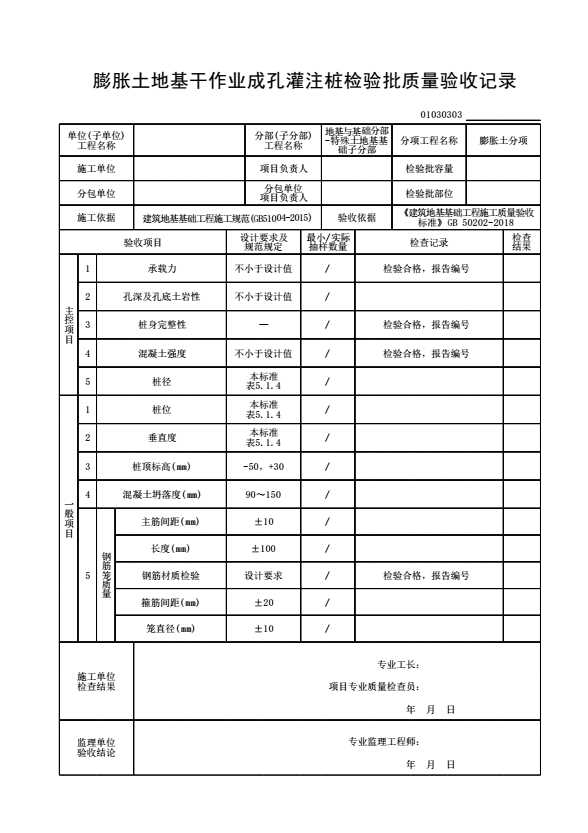

01030303_膨胀土地基干作业成孔灌注桩检验批质量验收记录
膨胀土地基干作业成孔灌注桩检验批质量验收记录
一、检验批划分
按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。
二、主控一般项目
5.7.1 施工前应对原材料、施工组织设计中制定的施工顺序、主要成孔设备性能指标、监测仪器、监测方法、保证人员安全的措施或安全专项施工方案等进行检查验收。
5.7.2 施工中应检验钢筋笼质量、混凝土坍落度、桩位、孔深、桩顶标高等。
5.7.3 施工结束后应检验桩的承载力、桩身完整性及混凝土的强度。
5.7.4 人工挖孔桩应复验孔底持力层土岩性，嵌岩桩应有桩端持力层的岩性报告。干作业成孔灌注桩的质量检验标准应符合表5. 7. 4 的规定。
表5.7.4干作业成孔灌注桩质量检验标准
|
项 |
序 |
检查项目 |
允许值或允许偏差 |
检查方法 |
||
|
单位 |
数值 |
|||||
|
主控项目 |
1 |
承载力 |
不小于设计值 |
静载试验 |
||
|
2 |
孔深及孔底土岩性 |
不小于设计值 |
测钻杆套管长度或用测绳、检查孔底土岩性报告 |
|||
|
3 |
桩身完整性 |
- |
钻芯法(大直径嵌岩桩应钻至桩尖下500mm)、低应变法或声波透射法 |
|||
|
4 |
混凝土强度 |
不小于设计值 |
28d试块强度或钻芯法 |
|||
|
5 |
桩径 |
本标准表5.1.4 |
井径仪或超声波检测,干作业时用钢尺量,人工挖孔桩不包括护壁厚 |
|||
|
一般项目 |
1 |
桩位 |
本标准表5.1.4 |
全站仪或用钢尺量,基坑开挖前量护筒,开挖后量桩中心 |
||
|
2 |
垂直度 |
本标准表5.1.4 |
经纬仪测量或线锤测量 |
|||
|
3 |
桩顶标高 |
mm |
+30 -50 |
水准测量 |
||
|
4 |
混凝土塌落度 |
mm |
90~150 |
塌落度仪 |
||
|
5 |
钢筋笼质量 |
主筋间距 |
mm |
±10 |
用钢尺量 |
|
|
长度 |
mm |
±100 |
用钢尺量 |
|||
|
钢筋材质检验 |
设计要求 |
抽样送检 |
||||
|
箍筋间距 |
mm |
±20 |
用钢尺量 |
|||
|
笼直径 |
mm |
±10 |
用钢尺量 |
|||
