08080501_有线电视及卫星电视接收系统调试检验批质量验收记录

填写规范

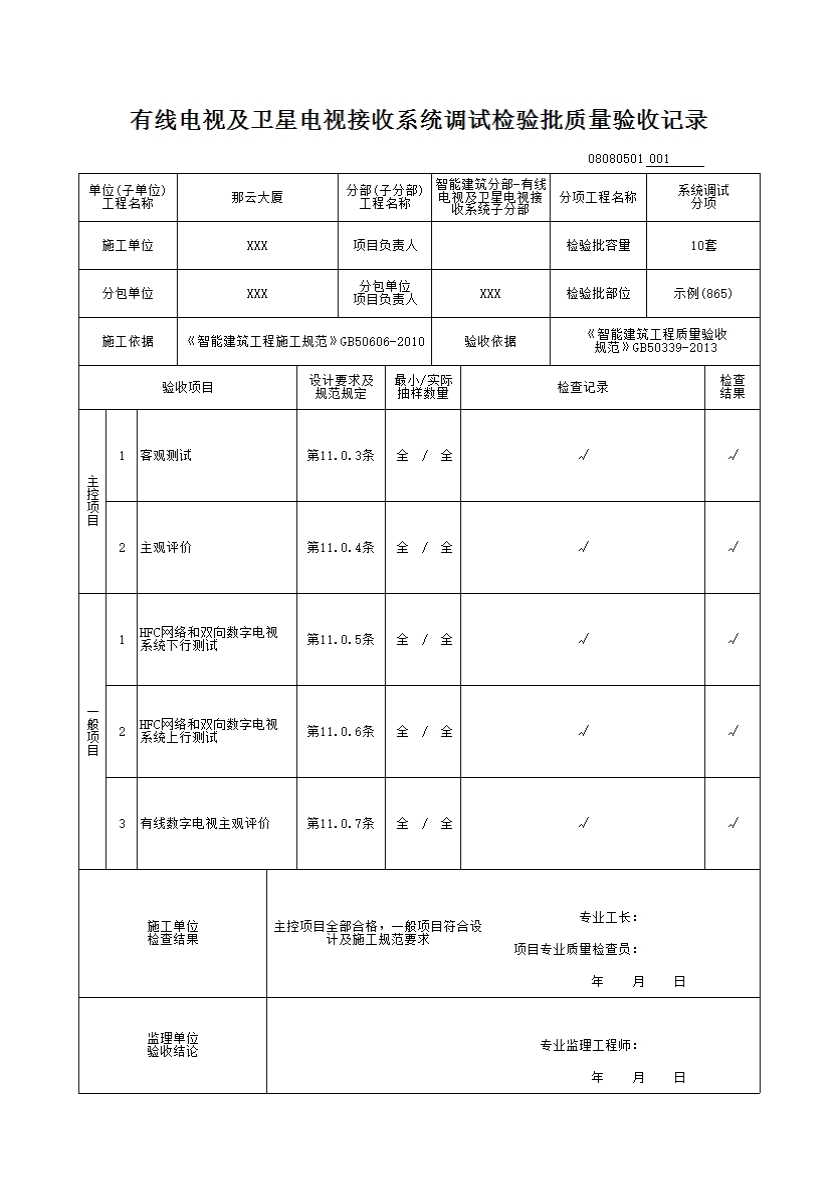

有线电视及卫星电视接收系统调试检验批质量验收记录

一、检验批划分:检验批的划分按施工段、单元及系统划分,对与分项工程可统一划分为一个检验批。

二、主控项目

11.0.3 客观测试应包括下列内容,且检测结果符合设计要求应判定为合格:

1 应测试卫星接收电视系统的接收频段,视频系统指标及音频系统指标;

2 应测量有线电视系统的终端输出电平。

11.0.4 模拟信号的有线电视系统主观评价应符合下列规定:

1 模拟电视主要技术指标应符合表11.0.4-1的规定;

11.0.4-1模拟电视主要技术指标

序号

项目名称

测试频道

主观评价标准

1

系统载噪比

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

无噪波,即“雪花干扰”

2

载波互调比

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

图像中无垂直、倾斜或水平条纹

3

交扰调制比

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

图像中无移动 、垂直或斜图案,即无“窜台”

4

回波值

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

图像中无沿水平方向分布在右边一条或多条轮廓线,即无“重影”

5

色/亮度时延差

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

图像中色、亮信息对齐,即无“彩色鬼影”

6

载波交流声

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

图像中无上下移动的水平条纹,即无“滚道”现象

7

伴音和高频广播的声音

系统总频道的10%且不小于5个,不足5个全检,且分布于整个工作频段的高、中、低段

无背景噪声,如丝丝声、哼声、蜂鸣声和串音等

2图像质量的主观评价应符合下列的规定:

1)图像质量主观评价应符合表11.0.4-2的规定;

11.0.4-2图像质量主观评价评分

图像质量主观评价

评分值(等级)

图像质量极佳,十分满意

5分(优)

图像质量好,比较满意

4分(良)

图像质量一般,尚可接受

3分(中)

图像质量差,勉强能看

2分(差)

图像质量低劣,无法看清

1分(劣)

2)评价项目可包括图像清晰度、亮度、对比度、色彩还原性、图像色彩及色饱和度等内容;

3)评价人员数量不宜少于5个,各评价人员应独立评分,并应取算术平均值为评价结果;

4)评价项目的得分值不低于4分的应判定为合格。

三、一般项目

11.0.5 对于基于HFC或同轴传输的双向数字电视系统下行指标的测试,检测结果符合设计要求的应判定为合格。

11.0.6 对于基于HFC或同轴传输的双向数字电视系统上行指标的测试,检测结果符合设计要求的应判定为合格。

11.0.7 数字信号的有线电视系统主管评价的项目和要求应符合表11.0.7的规定。且测试时应选择源图像和声音均较好的节目频道。

11.0.7数字信号的有线电视系统主观评价的项目和要求

项目

技术要求

备注

图像质量

图像清晰,色彩鲜艳,无马赛克或图像停顿

符合本规范第11.0.4条第2款要求

声音质量

对白清晰;音质无明显失真;不应出现明显的噪声和杂音

---

唇音同步

无明显的图像滞后或超前于声音的现象

---

节目频道切换

节目频道切换时不能出现严重的马赛克或长时间黑屏现象;节目切换平均等待时间应小于2.5s,最大不应超过3.5s

包括加密频道和不在同一射频频点的节目频道

字幕

清晰、可识别

----
