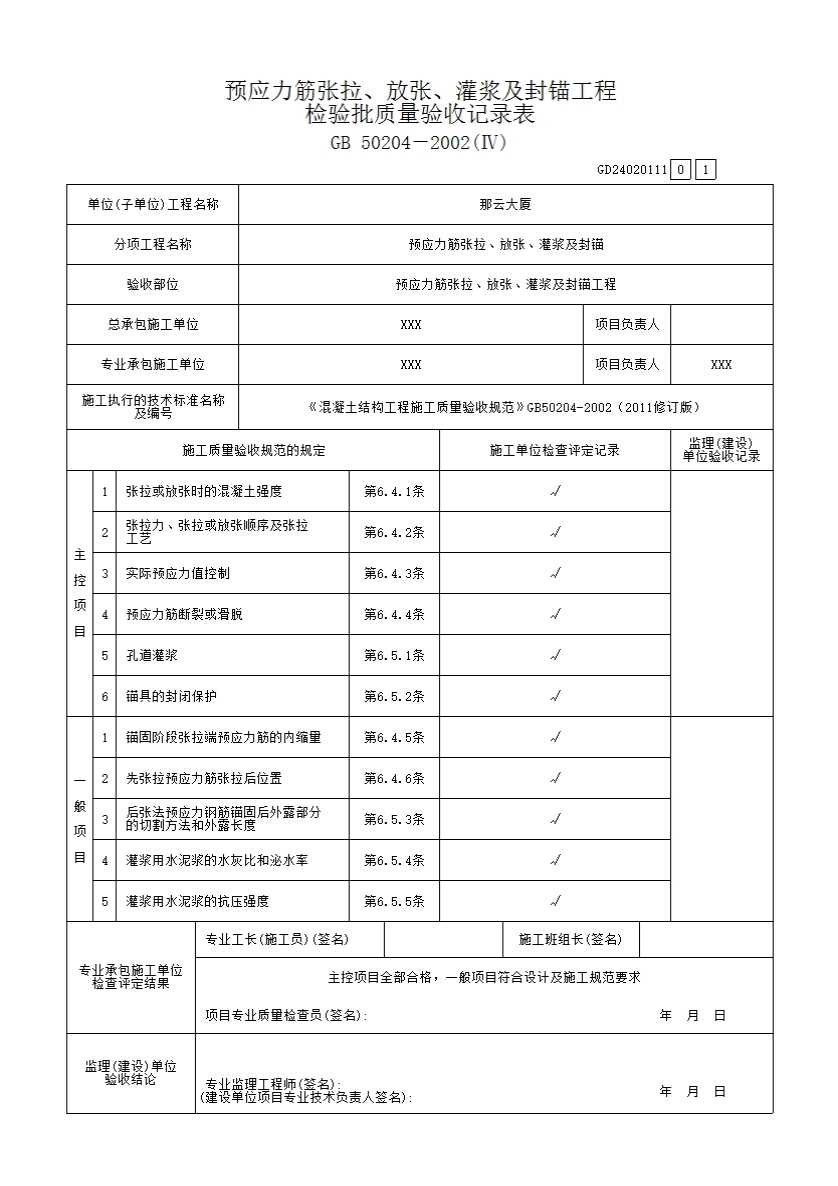

预应力张拉与放张检验批质量验收记录

一、检验批划分

各分项工程可根据与生产和施工方式相一致且便于控制施工质量的原则，按进场批次、工作班、楼层、结构缝或施工段划分为若干检验批。

二、主控项目

6.4.1预应力 筋张拉或放张时，混凝土强度应符合设计要求;当设计无具体要求时，不应低

于设计的混凝土立方体抗压强度标准值的75%。

检查数量:全数检查。

检验方法:检查同条件养护试件试验报告。

说明: 6.4.1 过早地对混凝土施加预应力，会引起较大的收缩和徐变预应力损失，同时可能

因局部承压过大而引起混凝:土损伤。本条规定的预应力筋张拉及放张时混凝土强度，是根据现行国家标准《混凝土结构设计规范》GB50010 的规定确定的。若设计对此有明确要求，

则应按设计要求执行。

6.4.2预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，

并应符合下列规定:

1当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝士结构设计规范》

GB50010的规定;

2张拉工艺应能保证同一束中各根预应力筋的应力均匀一致;

3后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利.

的应力状态;同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉

预应力筋的影响，确定张拉力;

4先张法预应力筋放张时，宜缓慢放松锚固装置，使各 根预应力筋同时缓慢放松;

5当采用应力控制方法张拉时，应校核预应力筋的伸长值。实际伸长值与设计计算理

论伸长值的相对允许偏差为+6%。

检查数量:全数检查。

检验方法:检查张拉记录。

说明: 6.4.2预应力筋张拉应使各根预应力筋的预加力均匀- -致,主要是指有粘结预应力筋

张拉时应整束张拉，以使各要预应力筋同步受力，应力均匀;而无粘结预应力筋和扁锚预应

力筋通常是单根张拉的。预应力筋的张拉顺序、张拉力及设计计谋伸长值均应由设计确定，

施工时应遵照执行。实际施工时，为了部分抵消预应力损失等，可采取超张拉方法，但最大

张拉应力不应大于现行国家标准《尘土结构设计规范》GB50010的规定。生张法施工中，

梁或板中的预应力筋一-般是逐根或逐束张拉的,后批张拉的预应力筋所产生的混凝土结构构件的弹性压缩对先批张拉预应力筋的预应力损失的影响与梁、板的截面,预应力筋配筋量及

束长等因数有关，一般影响较小时可不计。如果影响较大，可将张拉力统-增加一定值。实

际张拉时通常采用张拉力控制方法，但为了确保张拉质量，还应对实际伸长值进行校核，相

对允许偏差+6%是基于工程实践提出的，有利于保证张拉质量。

6.4.3预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为

士5%。

检查数量:对先张法施工，每工作班抽查预应力筋总数的1%，且不少于3根;对后张

法施工，在同-检验批内，抽查预应力筋总数的3%，且不少于5 束。

检验方法:对先张法施工，检查预应力筋应力检测记录;对后张法施工，检查见证张拉记录。

说明: 6.4.3 预应力筋张拉锚固后，实际建立的预应力值与预应力值与量测时间有关。相隔

时间越长，预应力损失值越大，故检验值应由设计通过计算确定。

预应力筋张拉生实际建立的预应力值对结构受力性能影响很大，必须予以保证。先张法

施工中可以用应力测定仪器直接测定张拉锚固后预应力筋的应力值;后张法施工中预应力筋

的实际应力值较难测定,故可用见证张拉代替预加力值测定。见证张拉系指监理工程师或建

设单位代表现场见证下的张拉。

6.4.4张拉过程忡应避免预应力筋断裂或滑脱;当发生断裂或滑脱时，必须符给下列规定:

1对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根数的

3%，晦束钢丝不得超过一根; 对多跨双向连续板，期一截面应按每跨计算;

2对先张法预应力构件，在浇筑混凝士前发生断裂或滑脱的预应力筋必须予以更换。

检查数量:全数检查。

检验方法:观察，检查张拉记录。

说明: 6.4.4 由于预应力筋断裂或滑脱对结构构件的受力性能影响极大，故施加预应力过程

中，应采取措施加以避免。先张法预应力构件中的预应力筋不允许出现断裂或滑脱，若在浇

筑混凝土前出现断裂或滑脱，相应的预应力筋应予以更换。后张法预应力结构构件中预应力

筋断裂或滑脱的数量，不应超过本条的规定。本条为强制性条文，应严格执行。

6.5.1  预留孔道灌浆后，孔道内水泥浆应饱满、密实。

检查数量：全数检查。

检验方法：观察，检查灌浆记录。

6.5.2  灌浆用水泥浆的性能应符合下列规定：

1 3h自由泌水率宜为0，且不应大于1％，泌水应在24h内全部被水泥浆吸收；

2 水泥浆中氯离子含量不应超过水泥重量的0.06％；

3 当采用普通灌浆工艺时，24h自由膨胀率不应大于6％；当采用真空灌浆工艺时，24h自由膨胀率不应大于3％。

检查数量：在同一检验批内，抽查预应力筋总数的5% ，且不少于5 处。

检验方法：检查水泥浆性能试验报告。

三、一般项目

6.4.5 先张法预应力构件，应检查预应力筋张拉后的位置偏差，张拉后预应力筋的位置与设计位置的偏差不应大于5mm，且不应大于构件截面短边边长的4％。

检查数量：每工作班抽查预应力筋总数的3％，且不应少于3束。

检验方法：尺量。

6.4.6 锚固阶段张拉端预应力筋的内缩是应符合设计要求；当设计无具体要求时，应符合表6.4.6的规定。

检查数量：每工作班抽查预应力筋总数的3％，且不少于3束。

检验方法：尺量。

表6.4.6  张拉端预应力筋的内缩量限值

6.5.3后张法预应力筋锚固后的外露部分宜采用机械方法切割，其外露长度不宜小于预应力

筋直径的1.5倍，且不宜小于30mm。

检查数量:在同一检验批内，抽查预应力筋总数的3%，且不少于5束。

检验方法:观察，钢尺检查。

说明: 6.5.3 锚具外多余预应力筋常采用无齿锯或机械切断机切断。实际工程中，也可采用

氧~乙炔焰切割方法切断多余预应力筋,但为了确保锚具正常工作及考虑切断时热影响可能波及锚具部位，应采取锚具降温等措施。考虑到锚具正常工作及可能的热影响，本条对预应力筋外露部分长度作出了规定。切割位置不宜距离锚具太近，同时也不应影响构件安装。

6.5.4灌浆用水泥浆的水灰比不应大于0.45, 搅拌后3h泌水率不宜大于2%，且不应大于

3%。泌水应能在24h内全部重新被水泥吸收。

检查数量:同一配合比检查一次。

检验方法:检查水泥浆性能试验报告。

说明: 6.5.4本条规定浇灌浆 用水泥水灰比的限值，其目的是为了在满足必要的水泥浆稠度的同时，尽量减小泌水率，以获得饱满、密实的灌浆效果。水泥浆中水的泌出往往造成孔道内的空腔，并引起预应力筋腐蚀。2%左右的泌水一般可被水泥浆吸收，因此应按本条的规

定控制泌水率。如果有可靠的工程经验，也可以提供以往工程中相同配合比的水泥浆性能试

验报告。

6.5.5灌浆用水泥浆的抗压强度不应小于30N/mm²。

检查数量:每工作班留置-组边长为70. 7mm的立方根试件。

检验方法:检查水泥浆试件强度试验报告。

注:1一组试件由6个试件组成，试件应标准养护28d;抗压强度为一组试件的平均值，当-组试件中抗压强度最大值或最小值与平均值相差超过20%时，应取中间4个试件强度的平均值。

说明: 6.5.5对浇灌浆 质量，道德应强调其密实性，因为密实的水泥浆能为预应力筋提供可靠的防腐保护。同时，水泥浆与预应力筋之间的粘结力也是预应力筋与混凝土共同工作的前提。本条参考国外的有关规定并考虑目前预应力筋的实际应用强度，规定了标准尺寸水泥浆试件的抗压强度不应小于30MPa
