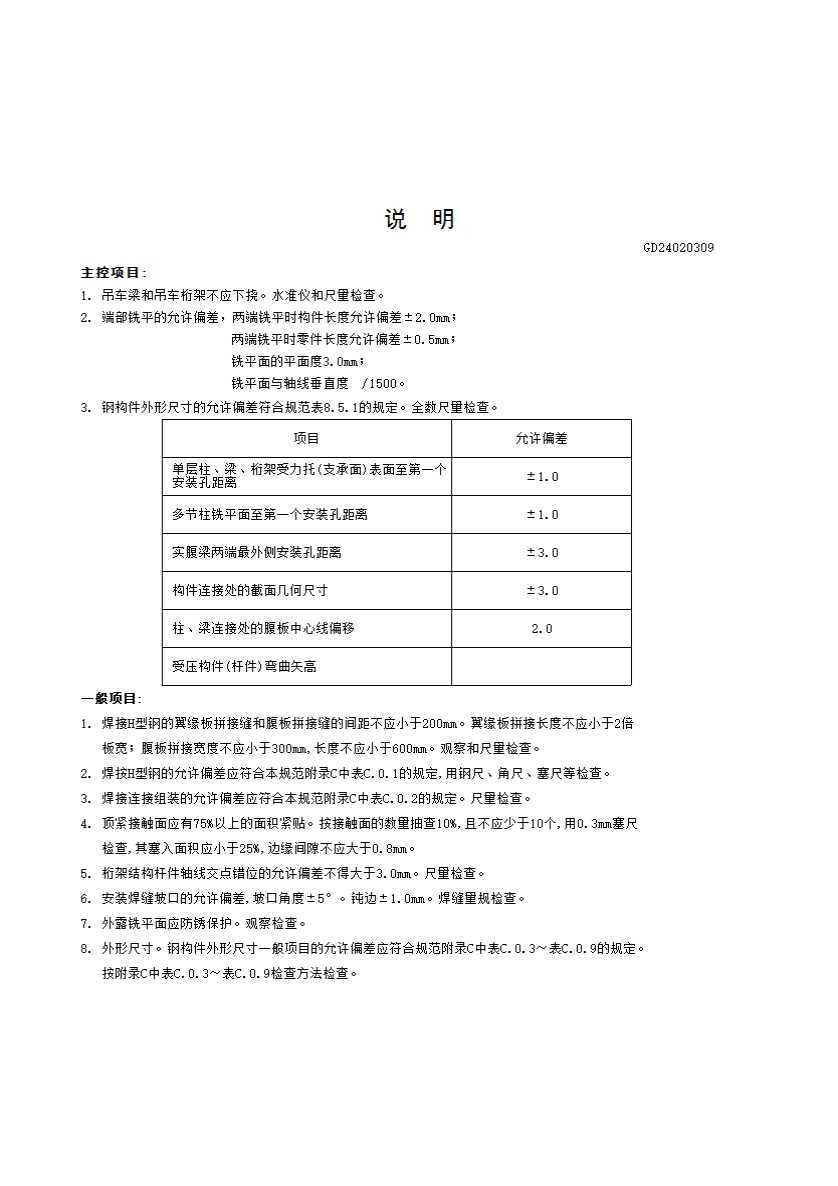

钢构件组装工程检验批质量验收记录表GD24020309
钢构件组装批质量验收记录
一、检验批划分
按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。
二、主控项目
8.3.1吊车梁和吊车桁架不应下挠。
检查数量：全数检查。
检验方法：构件直立，在两端支承后，用水准仪和钢尺检查。
8.4.1端部铣平的允许偏差应符合表8.4.1的规定。
检查数量：按铣平面数量抽查10%，且不应少于3个。
检验方法：用钢尺、角尺、塞尺等检查。
表8.4.1端部铣平的允许偏差（mm）
|
项目 |
允许偏差 |
|
两端铣平时构件长度 |
±2.0 |
|
两端铣平时零件长度 |
±0.5 |
|
铣平面的平面度 |
0.3 |
|
铣平面对轴线的垂直度 |
l/1500 |
8.5.1钢构件外形尺寸主控项目的允许偏差应符合表8.5.1的规定。
检查数量：全数检查。
检验方法：用钢尺检查。
表8.5.1钢构件外形尺寸主控项目的允许偏差（mm）
|
项目 |
允许偏差 |
|
单层柱、梁、桁架受力支托（支承面）表面至第一安装孔距离 |
±1.0 |
|
多节柱铣平面至第一安装孔距离 |
±1.0 |
|
实腹梁两端最外侧安装孔距离 |
±3.0 |
|
构件连接处的截面几何尺寸 |
±3.0 |
|
柱、梁连接处的腹板中心线偏移 |
2.0 |
|
受压构件（杆件）弯曲矢高 |
l/1000,且不应大于10.0 |
三、一般项目
8.2.1焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200mm。翼缘板拼接长度不应小于2倍板宽;腹板拼接宽度不应小于300mm，长度不应小于600mm。
检查数量：全数检查。检验方法：观察和用钢尺检查。
8.2.2焊接H型钢的允许偏差应符合本规范附录C中表C.0.1的规定。
检查数量：按钢构件数抽查10%，宜不应少于3件。检验方法：用钢尺、角尺、塞尺等检查。
8.3.2焊接连接组装的允许偏差应符合本规范附录C中表C.0.2的规定。
检查数量：按构件数抽查10%，且不应少于3个。
检验方法：用钢尺检验。
8.3.3顶紧触面应有75%以上的面积紧贴。
检查数量：按接触面的数量抽查10%，且不少于10个。
检验方法：用0.3mm塞入面积应小于25%，边缘间隙应不应大于0.8mm.
8.3.4桁架结构杆件轴件交点错位的允许偏差不得大于3.0mm。
检查数量：按构件数抽查10%，且不应少于3个，每个抽查构件按节点数抽查10%，且不少于3个节点。
检验方法：尺量检查。
8.4.2安装缝坡口的允许偏差应符合表8.4.2的规定。
检查数量：按坡口数量抽查10%，且不少于3条。
检验方法：用焊缝量检查。
表8.4.2安装焊缝坡口的允许偏差
|
项目 |
允许偏差 |
|
坡口角度 |
±5º |
|
钝边 |
±1.0mm |
8.4.3外露铣平面应防锈保护。
检查数量：全数检查。
检验方法：观察检查。
8.5.2钢构件外形尺寸一般项目的允许偏差允许应符合本规范附录C中表C.0.3-表C.0.9的规定。
检查数量：按构件数量抽查10%，且不应少于3件。
检验方法：见本规范附录C中表C.0.3-表C.0.9
1、C.0.3 单层钢柱外形尺寸的允许偏差应符合表 C.0.3 的规定。
2、C.0.4 多节钢柱外形尺寸的允许偏差应符合表 C.0.4 的规定。
3、C.0.5 焊接实腹钢梁外形尺寸的允许偏差应符合表 C.0.5 的规定
4、C.0.6 钢桁架外形尺寸的允许偏差应符合表 C.0.6 的规定。
5、钢管构件外形尺寸的允许偏差应符合表 C.0.7 的规定。
6、C.0.8 墙架、檩条、支撑系统钢构件外形尺寸的允许偏差应符合表 C.0.8 的规定。
7、C.0.9 钢平台、钢梯和防护钢栏杆外形尺寸的允许偏差应符合表 C.0.9 的规定。
