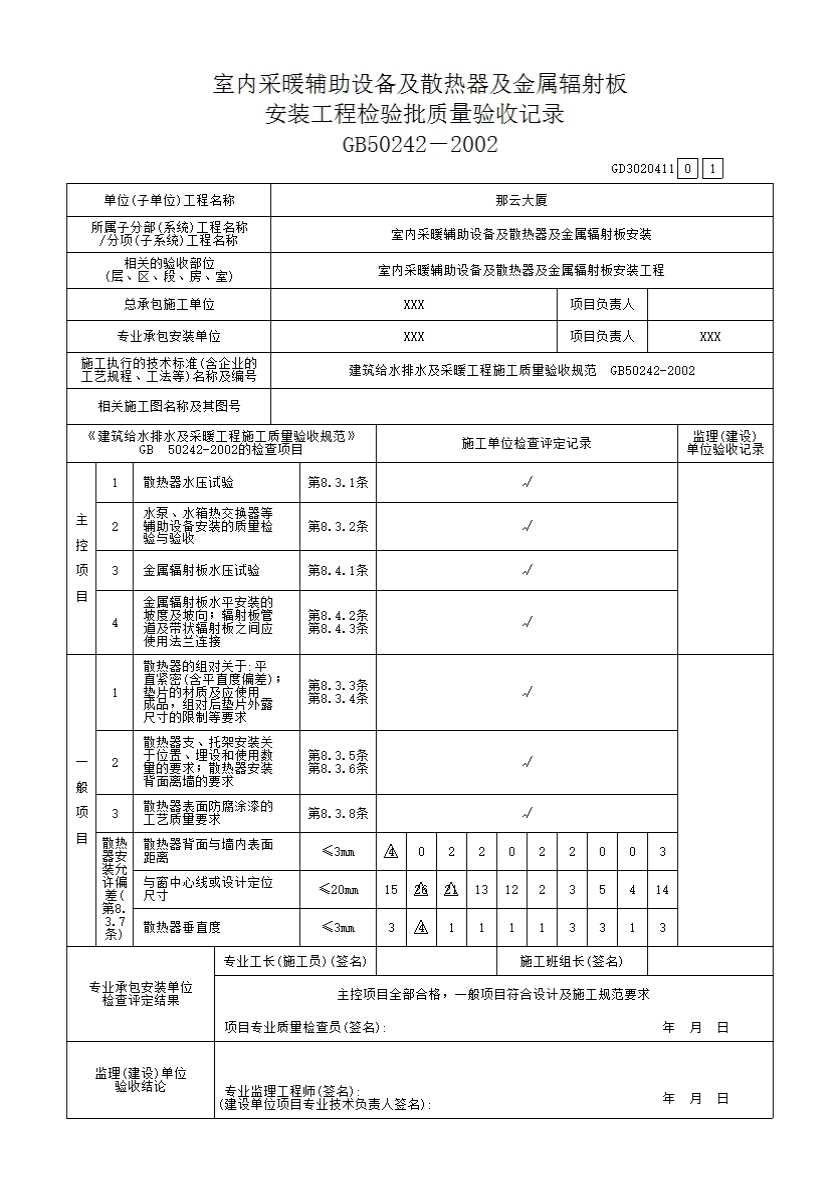

室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收记录GD3020411
室内供暖系统散热器安装检验批质量验收记录
一、检验批划分
按设计系统、楼层、施工段或分部分项划为检验批
二、主控项目
8.3.1 散热器组对后，以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MPa。
检验方法:试验时间为2～3min，压力不降且不渗不漏。
8.3.2 水泵、水箱、热交换器等辅助设备安装的质量检验与验收应按本规范第4.4节和第13.6节的相关规定执行。
三、一般项目
8.3.3 散热器组对应平直紧密，组对后的平直度应符合表8.3.3规定。
表8.3.3组对后的散热器平直度允许偏差
|
项次 |
散热器类型 |
片数 |
允许偏差(mm) |
|
1 |
长翼型 |
2～4 |
4 |
|
5～7 |
6 |
||
|
2 |
铸铁片式 |
3～15 |
4 |
|
钢制片式 |
16～25 |
6 |
检验方法:拉线和尺量
8.3.4 组对散热器的垫片应符合下列规定:
1 组对散热器垫片应使用成品，组对后垫片外露不应大于1mm。
2 散热器垫片材质当设计无要求时，应采用耐热橡胶。
检验方法:观察和尺量检查。
8.3.5 散热器支架、托架安装，位置应准确，埋设牢固。散热器支架、托架数量，应符合设计或产品说明书要求。如设计未注时，则应符合表8.3.5的规定。
表8.3.5散热器支架、托架数量
|
项次 |
散热器型式 |
安装方式 |
每组片数 |
上部托钩 或卡架数 |
下部托钩 或卡架数 |
合计 |
|
1 |
长翼型 |
挂墙 |
2～4 |
1 |
2 |
3 |
|
5 |
2 |
2 |
4 |
|||
|
6 |
2 |
3 |
5 |
|||
|
7 |
2 |
4 |
6 |
|||
|
2 |
柱型 柱翼型 |
挂墙 |
3～8 |
1 |
2 |
3 |
|
9～12 |
1 |
3 |
4 |
|||
|
13～16 |
2 |
4 |
6 |
|||
|
17～20 |
2 |
5 |
7 |
|||
|
21～25 |
2 |
6 |
8 |
|||
|
3 |
柱型 柱翼型 |
带足落地 |
3～8 |
1 |
— |
1 |
|
8～12 |
1 |
— |
1 |
|||
|
13～16 |
2 |
— |
2 |
|||
|
17～20 |
2 |
— |
2 |
|||
|
21～25 |
2 |
— |
2 |
检验方法:现场清点检查
8.3.6 散热器背面与装饰后的墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm。
检验方法:尺量检查。
8.3.7 散热器安装允许偏差应符合表8.3.7的规定。
表8.3.7散热器安装允许偏差和检验方法
|
项次 |
项目 |
允许偏差(mm) |
检验方法 |
|
1 |
散热器背面与墙内表面距离 |
3 |
尺量 |
|
2 |
与窗中心线或设计定位尺寸 |
20 |
|
|
3 |
散热器垂直度 |
3 |
吊线和尺量 |
8.3.8 铸铁或钢制散热器表面的防腐及面漆应附着良好，色泽均匀，无脱落、起泡、流淌和漏涂缺陷。
检验方法:现场观察。
