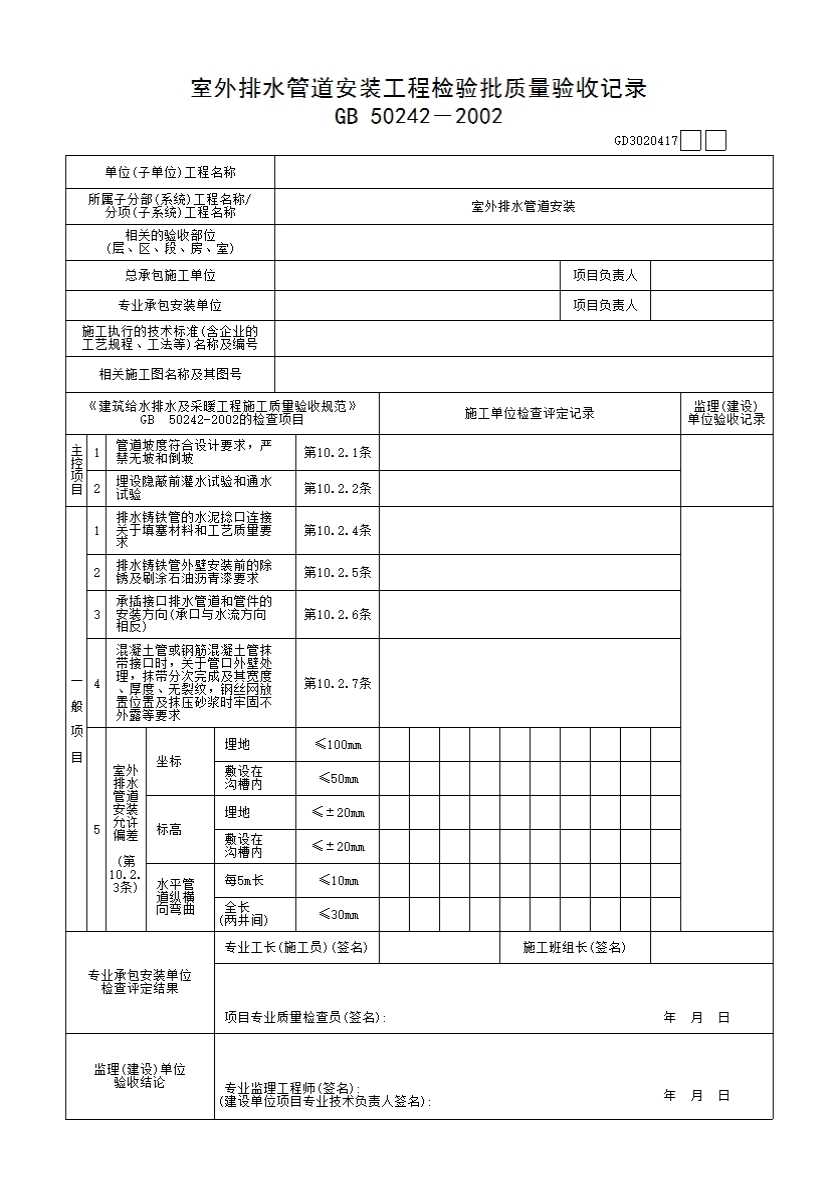

室外排水管道安装工程检验批质量验收记录GD3020417

填写规范


室外排水管网排水管道安装检验批质量验收记录

一、检验批划分

按设计系统、楼层、施工段或分部分项划为检验批。

二、主控项目

10.2.1 排水管道的坡度必须符合设计要求,严禁无坡或倒坡。

检验方法:用水准仪、拉线和尺量检查。

10.2.2 管道埋设前必须做灌水试验和通水试验,排水应畅通,无堵塞,管接口无渗漏。

检验方法:按排水检查井分段试验,试验水头应以试验段上游管顶加1m,时间不少于30min,逐段观察。

三、一般项目

10.2.3 管道的坐标和标高应符合设计要求,安装的允许偏差应符合表10.2.3的规定。

10.2.3室外排水管道安装的允许偏差和检验方法

项次

项目

允许偏差

(mm)

检验方法

1

坐标

埋地

100

拉线

尺量

敷设在沟槽内

50

2

标高

埋地

±20

用水平仪、

拉线和尺量

敷设在沟槽内

±20

3

水平管道

纵横向弯曲

每5m长

10

拉线

尺量

全长(两井间)

30

10.2.4 排水铸铁管采用水泥捻口时,油麻填塞应密实,接口水泥应密实饱满,其接口面凹入承口边缘且深度不得大于2mm。

检验方法:观察和尺量检查。

10.2.5 排水铸铁管外壁在安装前应除锈,涂二遍石油沥青漆。

检验方法:观察检查。

10.2.6 承插接口的排水管道安装时,管道和管件的承口应与水流方向相反。

检验方法:观察检查。

10.2.7 混凝土管或钢筋混凝土管采用抹带接口时,应符合下列规定:

1 抹带前应将管口的外壁凿毛,扫净,当管径小于或等于500mm时,抹带可一次完成;当管径大于500mm时,应分二次抹成,抹带不得有裂纹。

2 钢丝网应在管道就位前放入下方,抹压砂浆时应将钢丝网抹压牢固,钢丝网不得外露。

3 抹带厚度不得小于管壁的厚度,宽度宜为80~100mm。

检验方法:观察和尺量检查。
