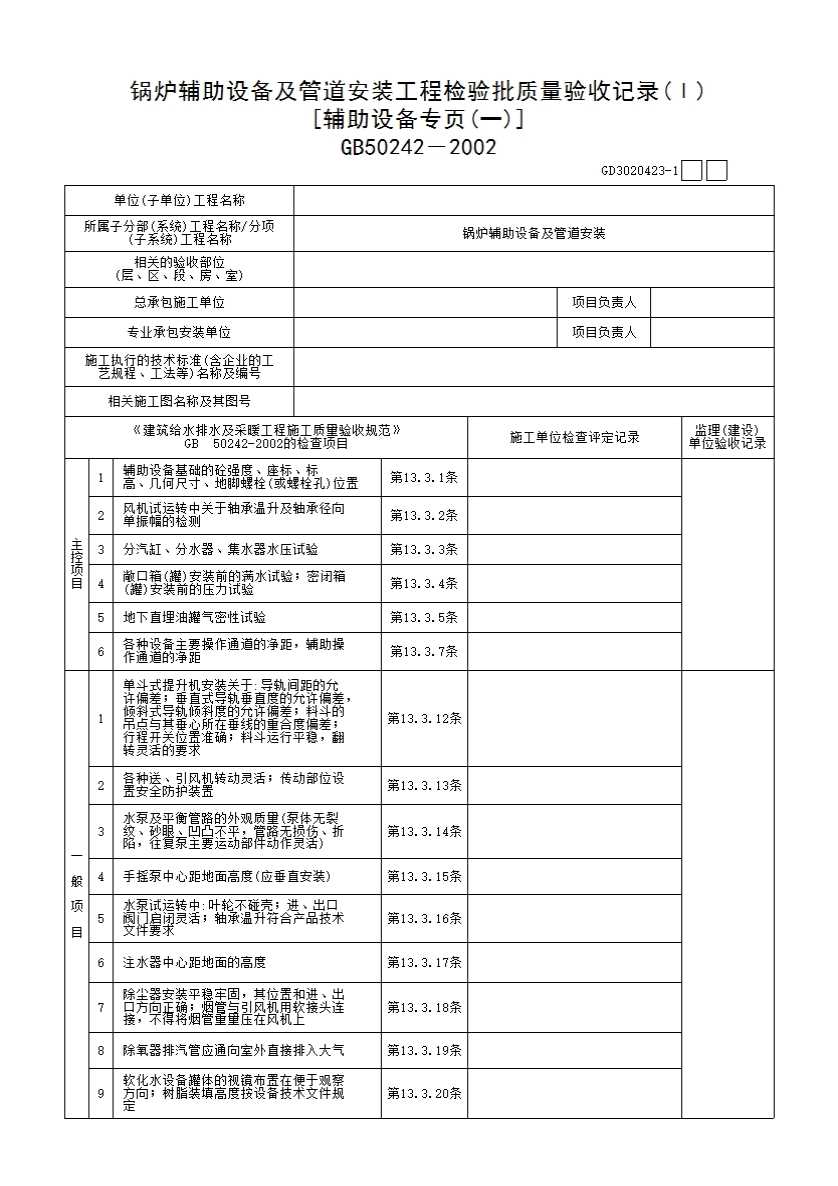

辅助设备及管道安装检验批质量验收记录
一、检验批划分
按设计系统、楼层、施工段或分部分项划为检验批。
二、主控项目
13.3.1 辅助设备基础的混凝土强度必须达到设计要求,基础的坐标、标高、几何尺寸和螺栓孔位置必须符合本规范表13.2.1的规定。
13.2.1 锅炉设备基础的混凝土强度必须达到设计要求,基础的坐标、标高、几何尺寸和螺栓孔位置应符合表13.2.1的规定。
表13.2.1锅炉及辅助设备基础的允许偏差和检验方法
项次 |
项目 |
允许偏差(mm) |
检验方法 |
|
1 |
基础坐标位置 |
20 |
经纬仪、拉线和尺量 |
|
2 |
基础各不同平面的标高 |
0,-20 |
水准仪、拉线尺量 |
|
3 |
基础平面外形尺寸 |
20 |
尺量检查 |
|
4 |
凸台上平面尺寸 |
0,-20 |
||
5 |
凹穴尺寸 |
+20,0 |
||
6 |
基础上平面水平度 |
每米 |
5 |
水平仪(水平尺)和楔形塞尺检查 |
全长 |
10 |
|||
7 |
竖向偏差 |
每米 |
5 |
经纬仪或吊线和尺量 |
全长 |
10 |
|||
8 |
颈埋地脚螺栓 |
标高(顶端) |
+20,0 |
水准仪、拉线和尺 量 |
中心距(根部) |
2 |
|||
9 |
预留地脚螺栓孔 |
中心位置 |
10 |
尺量 |
深度 |
-20,0 |
|||
孔壁垂直度 |
10 |
吊线和尺量 |
||
10 |
预埋活动地脚螺栓锚板 |
中心位置 |
5 |
拉线和尺量 |
标高 |
+20,0 |
|||
水平度(带槽锚板) |
5 |
水平尺和楔形塞 尺检查 |
||
水平度(带螺纹孔锚板) |
2 |
13.3.2 风机试运转,轴承温升应符合下列规定:
1 滑动轴承温度最高不得超过60℃。
2 滚动轴承温度最高不得超过80℃。
检验方法:用温度计检查。
轴承径向单振幅应符合下列规定:
1 风机转速小于1000r/min 时,不应超过0.10mm;
2 风机转速为1000~1450r/min 时,不应超过0.08mm。
检验方法:用测振仪表检查。
13.3.3 分汽缸(分水器、集水器)安装前应进行水压试验,试验压力为工作压力的1.5倍,但不得小于0.6MPa。
检验方法:试验压力下10min内无压降、无渗漏。
13.3.4 敞口箱、罐安装前应做满水试验;密闭箱、罐应以工作压力的1.5倍作水压试验,但不得小于0.4MPa。
检验方法:满水试验满水后静置24h不渗不漏;水压试验在试验压力下10min内无压降,不渗不漏。
13.3.5 地下直埋油罐在埋地前应做气密性试验,试验压力降不应小于0.03MPa。
检验方法:试验压力下观察30min不渗、不漏,无压降。
13.3.6 连接锅炉及辅助设备的工艺管道安装完毕后,必须进行系统的水压试验,试验压力为系统中最大工作压力的1.5倍。
检验方法:在试验压力10min 内压力降不超过0.05MPa,然后降至工作压力进行检查,不渗不漏。
13.3.7各种设备的主要操作通道的净距如设计不明确时不应小于1.5m,辅助的操作通道净距不应小于0.8m。
检验方法:尺量检查。
13.3.8 管道连接的法兰、焊缝和连接管件以及管道上的仪表、阀门的安装位置应便于检修,并不得紧贴墙壁、楼板或管架。检验方法:观察检查。
13.3.9 管道焊接质量应符合本规范第11.2.10 条的要求和表5.3.8 的规定。
11.2.10 管道及管件焊接的焊缝表面质量应符合下列规定:
1 焊缝外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,
焊缝与母材应圆滑过渡;
2 焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
检验方法:观察检查。
许偏差应符合本规范表5.3.8的规定。
表5.3.8钢管管道焊口允许偏差和检验方法
项次 |
项目 |
允许偏差 |
检验方法 |
||
1 |
焊口平直度 |
管壁厚10mm以内 |
管壁厚1/4 |
焊接检验尺和游标卡尺检查 |
|
2 |
焊缝加强面 |
高度 |
+1mm |
||
宽度 |
|||||
3 |
咬边 |
深度 |
小于0.5mm |
直尺检查 |
|
长度 |
连续长度 |
25mm |
|||
总长度(两侧) |
小于焊缝长度的10% |
三、一般项目
13.3.10 锅炉辅助设备安装的允许偏差应符合表13.3.10的规定。
表13.3.10锅炉辅助设备安装的允许偏差和检验方法
项次 |
项目 |
允许偏差(mm) |
检验方法 |
||
1 |
送、引风机 |
坐标 |
10 |
经纬仪、拉线和尺量 |
|
标高 |
±5 |
水准仪、拉线和尺量 |
|||
2 |
各种静置设备(各种容器、箱、罐等) |
坐标 |
15 |
经纬仪、拉线和尺量 |
|
标高 |
±5 |
水准仪、拉线和尺量 |
|||
垂直度(1m) |
2 |
吊线和尺量 |
|||
3 |
离心式水泵 |
泵体水平度(1m) |
0.1 |
水平尺和塞尺检查 |
|
联轴器同心度 |
轴向倾斜(1m) |
0.8 |
水准仪、百分表 (测微螺钉)和塞尺检查 |
||
径向位移 |
0.1 |
13.3.11连接锅炉及辅助设备的工艺管道安装的允许偏差应符合表13.3.11的规定。
表13.3.11工艺管道安装的允许偏差和检验方法
项次 |
项目 |
允许偏差(mm) |
检验方法 |
|
1 |
坐标 |
架空 |
15 |
水准仪、拉线和尺量 |
地沟 |
10 |
|||
2 |
标高 |
架空 |
±15 |
水准仪、拉线和尺量 |
地沟 |
±10 |
|||
3 |
水平管道纵、横方向弯曲 |
DN≤100mm |
2‰,最大50 |
直尺和拉线检查 |
DN>100mm |
3‰,最大70 |
|||
4 |
立管垂直 |
2‰,最大15 |
吊线和尺量 |
|
5 |
成排管道间距 |
3 |
直尺尺量 |
|
6 |
交叉管的外壁或绝热层间距 |
10 |
13.3.12 单斗式提升机安装应符合下列规定:
1 导轨的间距偏差不大于2mm。
2 垂直式导轨的垂直度偏差不大于1‰;倾斜式导轨的倾斜度偏差不大于2‰。
3 料斗的吊点与料斗垂心在同一垂线上,重合度偏差不大于10mm。
4 行程开关位置应准确,料斗运行平稳,翻转灵活。
检验方法:吊线坠、拉线及尺量检查。
13.3.13 安装锅炉送、引风机,转动应灵活无卡碰等现象;送、引风机的传动部位,应设置安全防护装置。
检验方法;观察和启动检查。
13.3.14 水泵安装的外观质量检查:泵壳不应有裂纹、砂眼及凹凸不平等缺陷;多级泵的平衡管路应无损伤或折陷现象;蒸汽往复泵的主要部件、活塞及活动轴必须灵活。
检验方法:观察和启动检查。
13.3.15 手摇泵应垂直安装。安装高度如设计无要求时,泵中心距地面为800mm。
检验方法:吊线和尺量检查。
13.3.16 水泵试运转,叶轮与泵壳不应相碰,进、出口部位的阀门应灵活。轴承温升应符合产品说明书的要求。
检验方法:通电、操作和测温检查。
13.3.17 注水器安装高度,如设计无要求时,中心距地面为1.0~1.2m。
检验方法:尺量检查。
13.3.18除尘器安装应平稳牢固,位置和进、出口方向应正确。烟管与引风机连接时应采用软接头,不得将烟管重量压在风机上。
检验方法:观察检查。
13.3.19热力除氧器和真空除氧器的排汽管应通向室外,直接排入大气。
检验方法;观察检查。
13.3.20软化水设备罐体的视镜应布置在便于观察的方向。树脂装填的高度应按设备说明书要求进行。
检验方法:对照说明书,观察检查。
13.3.21 管道及设备保温层的厚度和平整度的允计偏差应符合本规范表4.4.8的规定。
表4.4.8管道及设备保温的允许偏差和检验方法
项次 |
项目 |
允许偏差(mm) |
检验方法 |
|
1 |
厚度 |
+0.1δ—0.05δ |
用钢针刺入 |
|
2 |
表面平整度 |
卷材 |
5 |
用2m靠尺和楔形塞尺检查 |
涂抹 |
10 |
注:δ为保温层厚度。
13.3.22在涂刷油漆前,必须清除管道及设备表面的灰尘、污垢、锈斑、焊渣等物。涂漆的厚度应均匀,不得有脱皮、起泡、流淌和漏涂等缺陷。
检验方法:现场观察检查。
