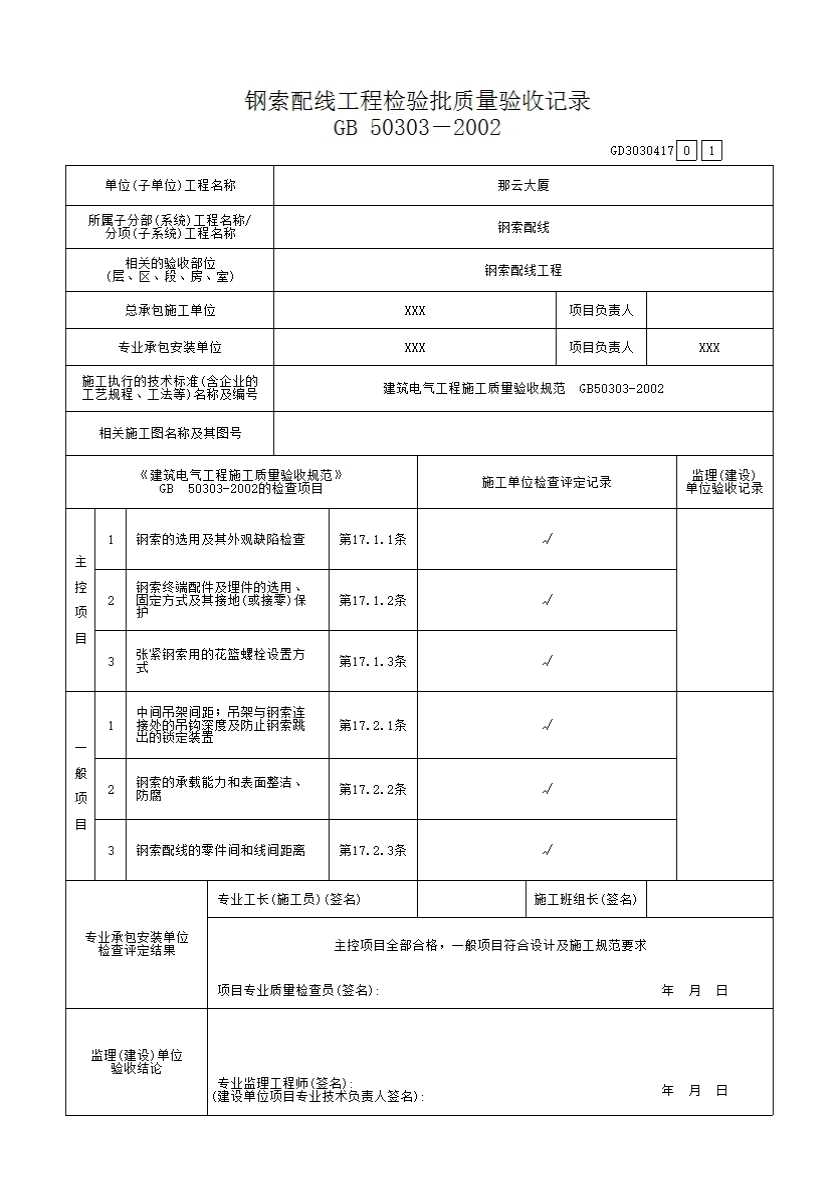

钢索配线工程检验批质量验收记录GD3030417

填写规范


一、检验批划分

按施工段、变形缝划分;对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目

17.1.1 应采用镀锌钢索,不应采用含油芯的钢索。钢索的钢丝直径应小于0.5mm,钢索不应有扭曲和断股等缺陷。

17.1.2 钢索的终端拉环埋件应牢固可靠,钢索与终端拉环套接处应采用心形环,固定钢索的线卡不应少于2个,钢索端头应用镀锌铁线绑扎紧密,且应接地(PE)或接零(PEN)可靠。

17.1.3 当钢索长度在50m及以下时,应在钢索一端装设花篮螺栓紧固;当钢索长度大于50m时,应在钢索两端装设花篮螺栓紧固。

1三、一般项目

17.2.1 钢索中间吊架间距不应大于12m,吊架与钢索连接处的吊钩深度不应小于20mm,并应有防止钢索跳出的锁定零件。

17.2.2 电线和灯具在钢索上安装后,钢索应承受全部负载,且钢索表面应整洁、无锈蚀。

17.2.3 钢索配线的零件间和线间距离应符合表17.2.3的规定。

17.2.3钢索配线的零件间和线间距离(mm)

配线类别

支持件之间的最大距离

支持件与灯头盒之间最大距离

钢管

1500

200

刚性绝缘导管

1000

150

塑料护套线

200

100
