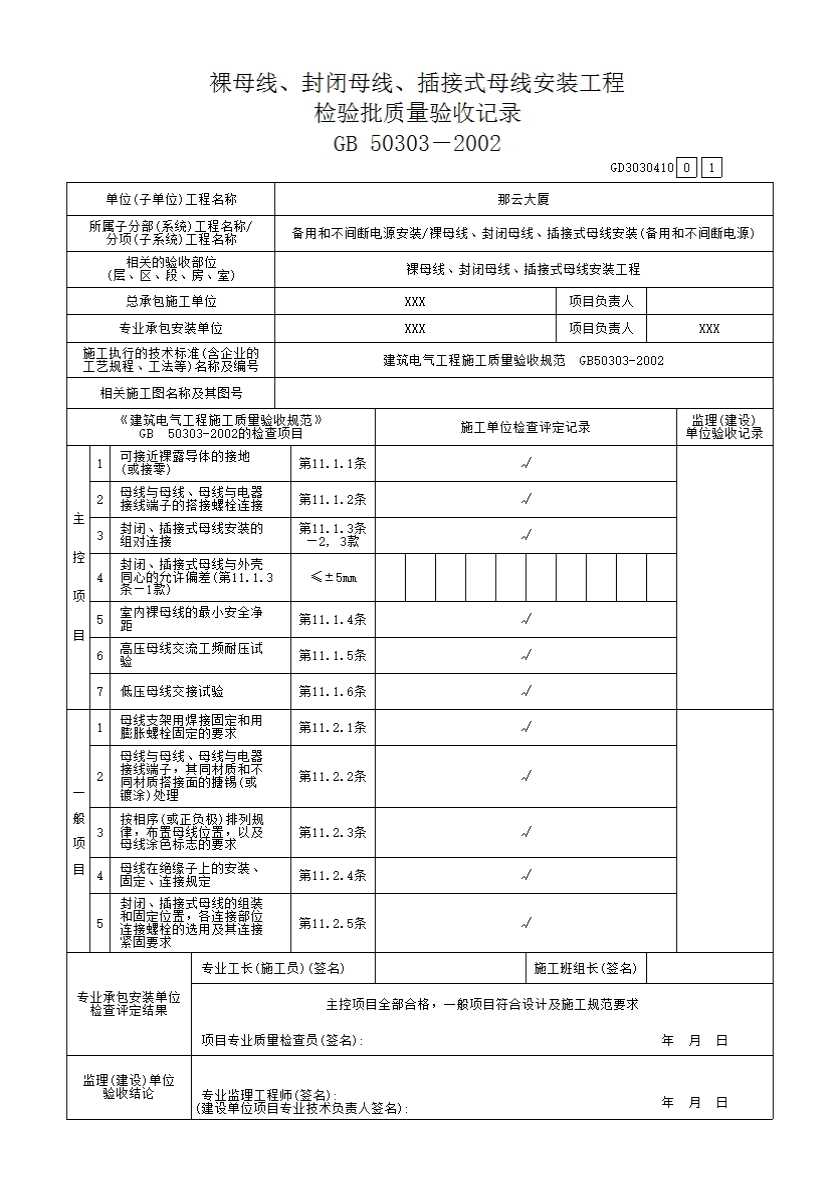

母线槽安装检验批质量验收记录

一、检验批划分

按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目

11.1.1 绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PE)或接零(PEN)的接续导体。

11.1.2 母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应符合下列规定：

1 母线的各类搭接连接的钻孔直径和搭接长度符合本规范附录C的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合本规范附录D的规定；

2 母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；

3 连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；

4 螺栓受力均匀，不使电器的接线端子受额外应力。

11.1.3 封闭、插接式母线安装应符合下列规定：

1 母线与外壳同心，允许偏差为±5mm；

2 当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；

3 母线的连接方法符合产品技术文件要求。

11.1.4 室内裸母线的最小安全净距应符合本规范附录E的规定。

11.1.5 高压母线交流工频耐压试验必须按本规范第3.1.8条的规定交接试验合格。

11.1.6 低压母线交接试验应符合本规范第4.1.5条的规定。

三、一般项目

11.2.1 母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，连接应牢固。

11.2.2 母线与母线、母线与电器接线端子搭接，搭接面的处理应符合下列规定：

1 铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；

2 铝与铝：搭接面不做涂层处理；

3 钢与钢：搭接面搪锡或镀锌；

4 铜与铝：在干燥的室内，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接；

5钢与铜或铝：钢搭接面搪锡。

11.2.3 母线的相序排列及涂色，当设计无要求时应符合下列规定：

1 上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上，负极在下；

2 水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；

3 面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右；

4 母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧10mm以内不涂色。

11.2.4 母线在绝缘子上安装应符合下列规定：

1 金具与绝缘子间的固定平整牢固，不使母线受额外应力；

2 交流母线的固定金具或其他支持金具不形成闭合铁磁回路；

3 除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有1～1.5mm的间隙；当母线立置时，上部压板与母线间有1.5～2mm的间隙；

4 母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点；

5 母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于50mm。

11.2.5 封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确，连接紧固。
