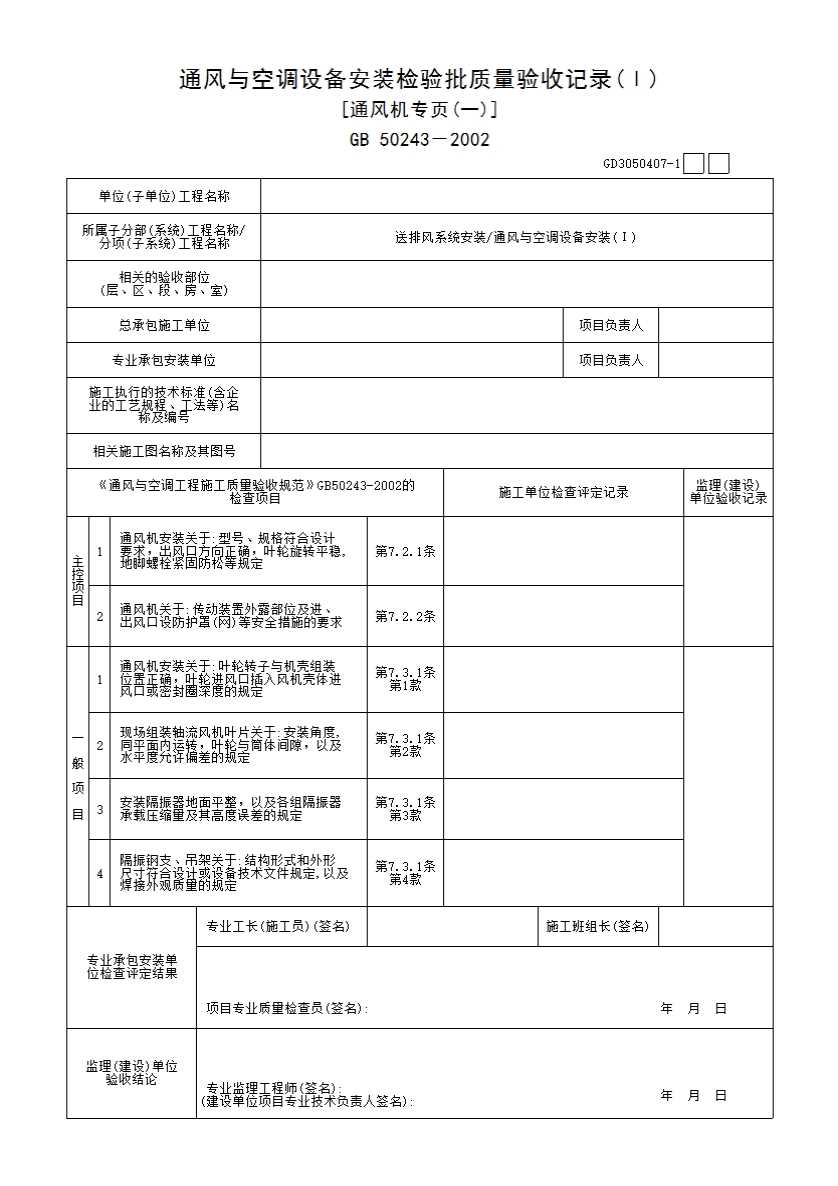

本表适用于工作压力不大于5KPa的风机设备安装质量的检验与验收

一、检验批划分

应按一个设计系统或设备组别划分为一个检验批。

二、主控项目

7.2.1 通风机的安装应符合下列规定:

1 型号、规格应符合设计规定，其出口方向应正确；

2 叶轮旋转应平稳，停转后不应每次停留在同一位置上；

3 固定通风机的地脚螺栓应拧紧，并有防松动措施。

检查数量:全数检查。检查方法:依据设计图核对、观察检查。

7.2.2 通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩(网)或采取其他安全设施。

检查数量:全数检查。

检查方法:依据设计图核对、观察检查。

三、7.3.1 通风机的安装应符合下列规定:

1 通风机的安装，应符合表7.3.1的规定，叶轮转子与机壳的组装位置应正确；叶轮进风口插入风机机壳进风口或密封圈的深度，应符合设备技术文件的规定，或为叶轮外径值的1/100；

表7.3.1通风机安装的允许偏差

2 现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为1/1000；

3 安装隔振器的地面应平整，各组隔振器承受荷载的压缩量应均匀，高度误差应小于2mm；

4 安装风机的隔振钢支、吊架，其结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固，焊缝应饱满、均匀。

检查数量:按总数抽查20%，不得少于1台。

检查方法:尺量、观察或检查施工记录。
