本表适用于工作压力不大于5KPa的风机设备安装质量的检验与验收

一、检验批划分

应按一个设计系统或设备组别划分为一个检验批。

二、主控项目

7.2.3 空调机组的安装应符合下列规定:

1 型号、规格、方向和技术参数应符合设计要求；

2 现场组装的组合式空气调节机组应做漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB/T14294的规定。

检查数量:按总数抽检20%，不得少于1台。净化空调系统的机组，1～5 全数检查，6～9级抽查50%。

检查方法:依据设计图核对，检查测试记录。

7.2.7 静电空气过滤器金属外壳接地必须良好。

检查数量:按总数抽查20%，不得少于1台。

检查方法:核对材料、观察检查或电阻测定。

7.2.8 电加热器的安装必须符合下列规定:

1 电加热器与钢构架间的绝热层必须为不燃材料；接线柱外露的应加设安全防护罩；

2 电加热器的金属外壳接地必须良好；

3 连接电加热器的风管的法兰垫片，应采用耐热不燃材料。

检查数量:按总数抽查20%，不得少于1台。

检查方法:核对材料、观察检查或电阻测定。

7.2.9 干蒸汽加湿器的安装，蒸汽喷管不应朝下。

检查数量:全数检查。

检查方法:观察检查。

三、一般项目

7.3.2 组合式空调机组及柜式空调机组的安装应符合下列规定:

1 组合式空调机组各功能段的组装，应符合设计规定的顺序和要求；各功能段之间的连接应严密，整体应平直；

2 机组与供回水管的连接应正确，机组下部冷凝水排放管的水封高度应符合设计要求；

3 机组应清扫干净，箱体内应无杂物、垃圾和积尘；

4 机组内空气过滤器(网)和空气热交换器翅片应清洁、完好。

检查数量:按总数抽查20%，不得少于1台。

检查方法:观察检查。

7.3.3 空气处理室的安装应符合下列规定:

1金属空气处理室壁板及各段的组装位置应正确，表面平整，连接严密、牢固；

2喷水段的本体及 其检查门不得漏水，喷水管和喷嘴的排列、规格应符合设计的规定；

3表面式换热器的散热面应保持清洁、完好。当用于冷却空气时，在下部应设有排水装置，冷凝水的引流管或槽应畅通，冷凝水不外溢；

4表面式换热器与围护结构间的缝隙，以及表面式热交换器之间的缝隙，应封堵严密;

5换热器与系统供回水管的连接应正确，且严密不漏。

检查数量:按总数抽查20%，不得少于1台。

检查方法:观察检查。

7.3.4 单元式空调机组的安装应符合下列规定:

1 分体式空调机组的室外机和风冷整体式空调机组的安装，固定应牢固、可靠；除应满足冷却风循环空间的要求外，还应符合环境卫生保护有关法规的规定；

2 分体式空调机组的室内机的位置应正确、并保持水平，冷凝水排放应畅通。管道穿墙处必须密封，不得有雨水渗入；

3 整体式空调机组管道的连接应严密、无渗漏，四周应留有相应的维修空间。

检查数量:按总数抽查20%，不得少于1台。检查方法:观察检查。

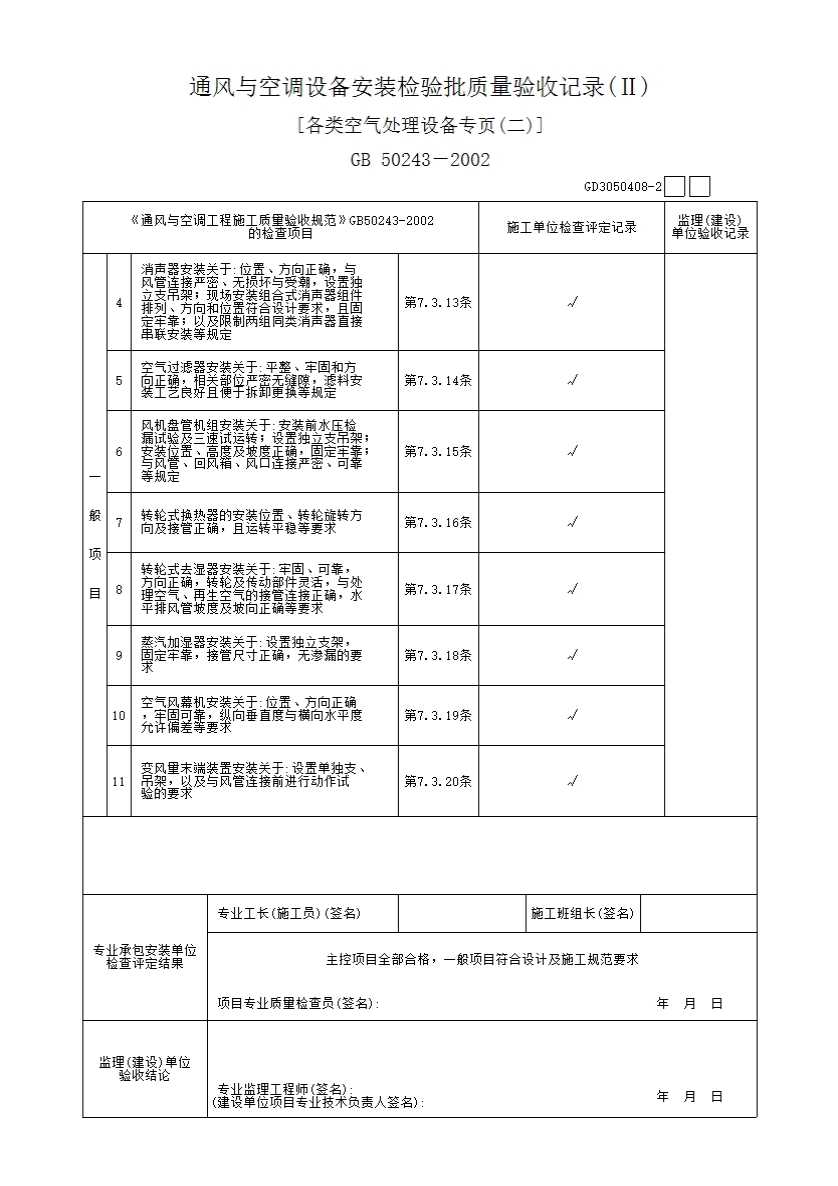

7.3.13 消声器的安装应符合下列规定:

1 消声器安装前应保持干净，做到无油污和浮尘；

2 消声器安装的位置、方向应正确，与风管的连接应严密，不得有损坏与受潮。两组同类型消声器不宜直接串联；

3 现场安装的组合式消声器，消声组件的排列、方向和位置应符合设计要求。单个消声器组件的固定应牢固；

4 消声器、消声弯管均应设独立支、吊架。

检查数量:整体安装的消声器，按总数抽查10%，且不得少于5 台。现场组装的消声器全数检查。

检查方法:手扳和观察检查、核对安装记录。

7.3.14 空气过滤器的安装应符合下列规定:

1 安装平整、牢固，方向正确。过滤器与框架、框架与围护结构之间应严密无穿透缝；

2 框架式或粗效、中效袋式空气过滤器的安装，过滤器四周与框架应均匀压紧，无可见缝隙，并应便于拆卸和更换滤料；

3 卷绕式过滤器的安装，框架应平整、展开的滤料，应松紧适度、上下筒体应平行。

检查数量:按总数抽查10%，且不得少于1台。

检查方法:观察检查。

7.3.15 风机盘管机组的安装应符合下列规定:

1 机组安装前宜进行单机三速试运转及水压检漏试验。试验压力为系统工作压力的1.5 倍，试验观察时间为2min，不渗漏为合格；

2 机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固；

3 机组与风管、回风箱或风口的连接，应严密、可靠。

检查数量:按总数抽查10%，且不得少于1台。

检查方法:观察检查、查阅检查试验记录。

7.3.16 转轮式换热器安装的位置、转轮旋转方向及接管应正确，运转应平稳。

检查数量:按总数抽查20%，且不得少于1台。

检查方法:观察检查。

7.3.17 转轮去湿机安装应牢固，转轮及传动部件应灵活、可靠，方向正确；处理空气与再生空气接管应正确；排风水平管须保持一定的坡度，并坡向排出方向。

检查数量:按总数抽查20%，且不得少于1台。

检查方法:观察检查。

7.3.18 蒸汽加湿器的安装应设置独立支架，并固定牢固；接管尺寸正确、无渗漏。

检查数量:全数检查。

检查方法:观察检查。

7.3.19 空气风幕机的安装，位置方向应正确、牢固可靠，纵向垂直度与横向水平度的偏差均不应大于2/1000。

检查数量:按总数10%的比例抽查，且不得少于1台。

检查方法:观察检查。

7.3.20

变风量末端装置的安装，应设单独支、吊架，与风管连接前宜做动作试验。

检查数量:按总数抽查10%，且不得少于1台。

检查方法:观察检查、查阅检查试验记录。
