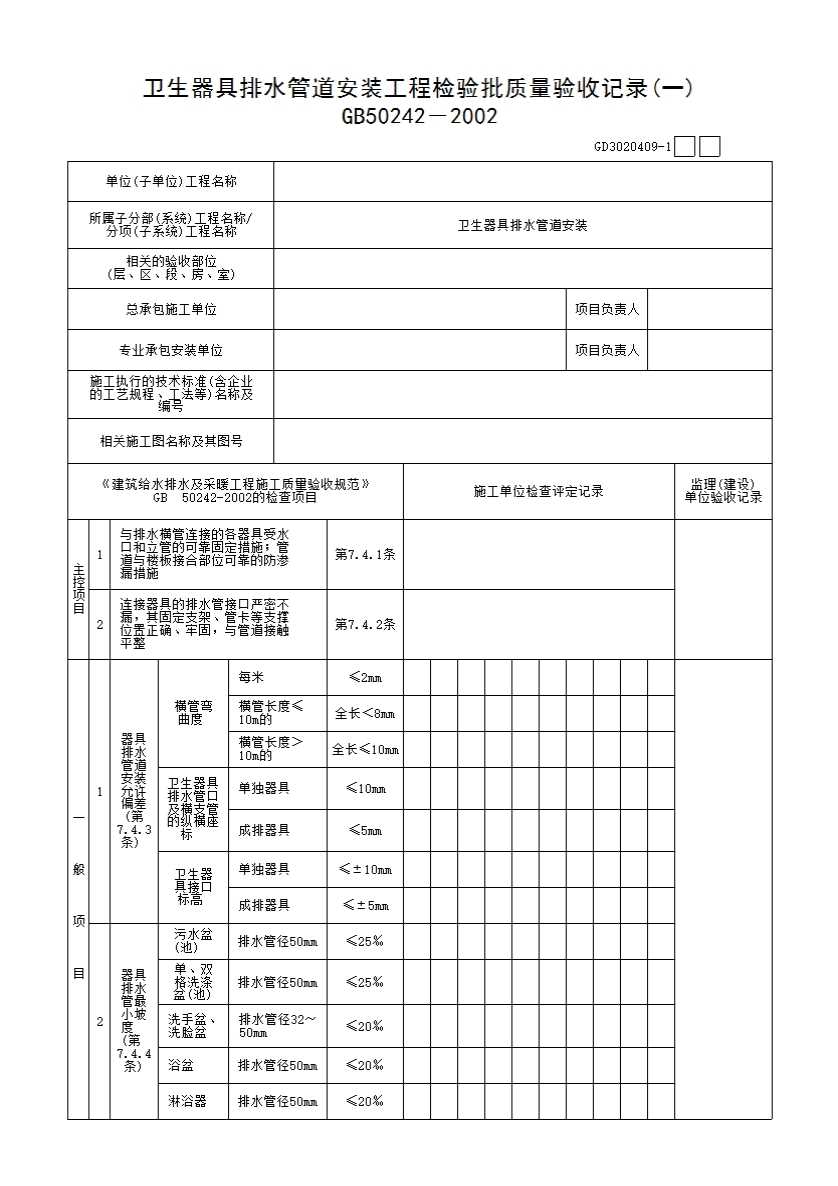

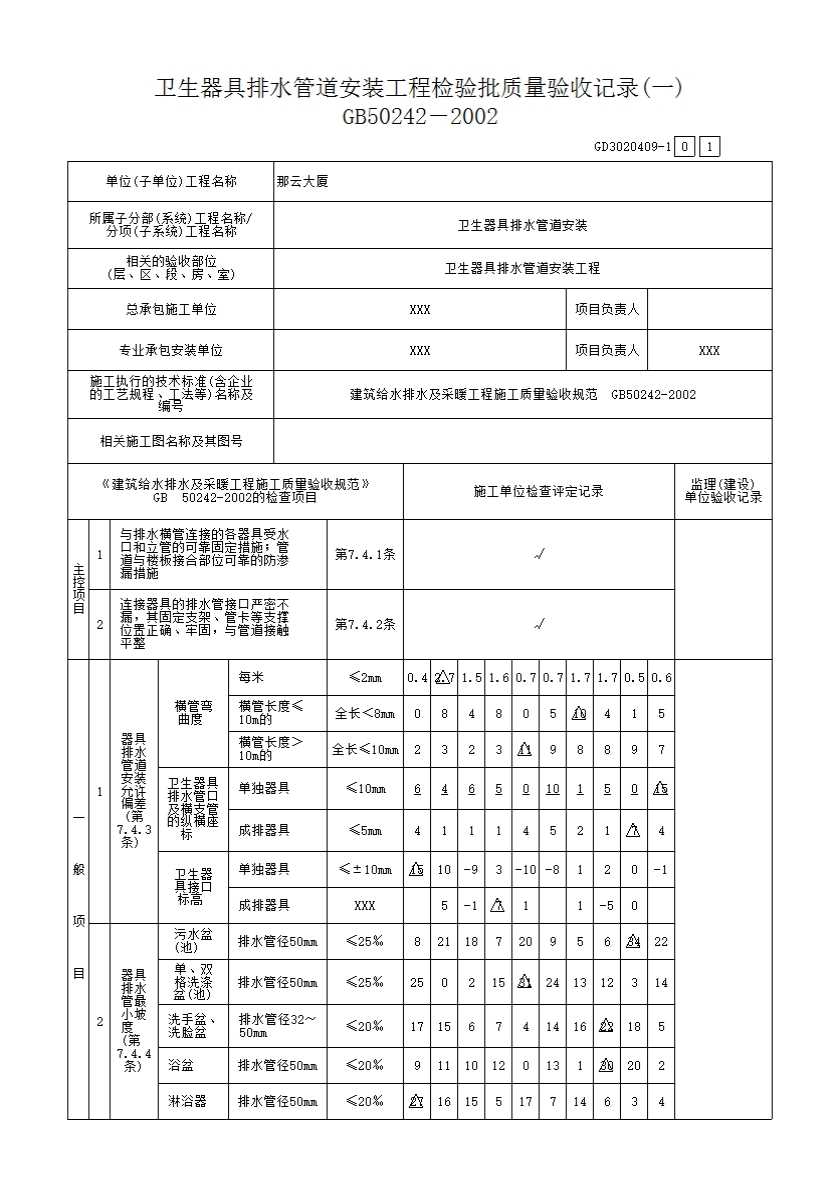

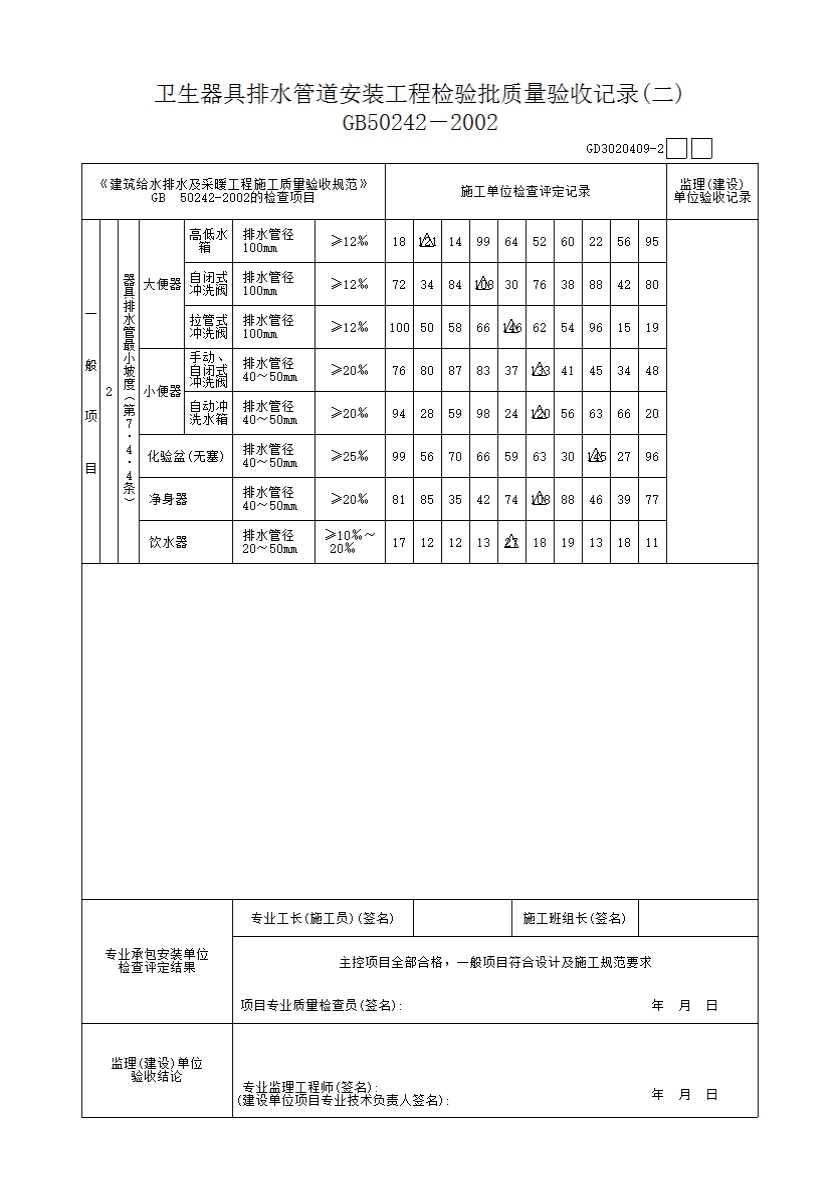

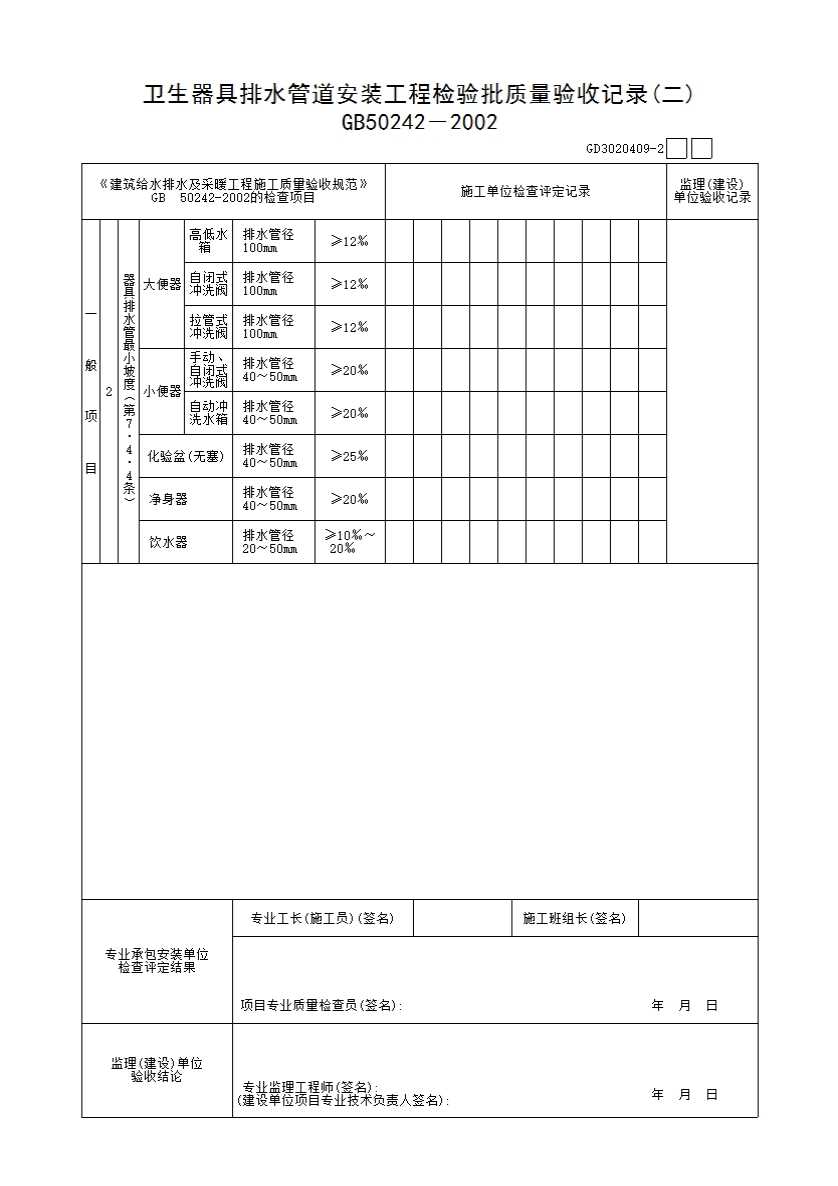

卫生器具排水管道安装工程检验批质量验收记录(一)~(二)GD3020409
卫生器具排水管道安装检验批质量验收记录
一、检验批划分
按设计系统、楼层、施工段或分部分项划为检验批。
二、主控项目
7.4.1 与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。检验方法:观察和手扳检查。
7.4.2 连接卫生器具的排水管道接口应紧密不漏，其固定支架、管卡等支撑位置应正确、牢固，与管道的接触应平整。检验方法:观察及通水检查。
三、一般项目
7.4.3 卫生器具排水管道安装的允许偏差应符合表7.4.3的规定。
表7.4.3卫生器具排水管道安装的允许偏差及检验方法
|
项次 |
检查项目 |
允许偏差(mm) |
检验方法 |
|
|
1 |
横管弯曲度 |
每1m 长 |
2 |
用水平尺量检查 |
|
横管长度≤10m，全长 |
＜8 |
|||
|
横管长度＞10m，全长 |
10 |
|||
|
2 |
卫生器具的排水管口及横支管的纵横坐标 |
单独器具 |
10 |
用尺量检查 |
|
成排器具 |
5 |
|||
|
3 |
卫生器具的接口标高 |
单独器具 |
±10 |
用水平尺和尺量检查 |
|
成排器具 |
±5 |
|||
7.4.4 连接卫生器具的排水管管径和最小坡度，如设计无要求时，应符合表7.4.4的规定。
表7.4.4连接卫生器具的排水管管径和最小坡度
|
项次 |
卫生器具名称 |
排水管管径（mm） |
管道的最小坡度（‰） |
|
|
1 |
污水盆（池） |
50 |
25 |
|
|
2 |
单、双格洗涤盆（池） |
50 |
25 |
|
|
3 |
洗手盆、洗脸盆 |
32—50 |
20 |
|
|
4 |
浴盆 |
50 |
20 |
|
|
5 |
淋浴器 |
50 |
20 |
|
|
6 |
大便器 |
高低、水箱 |
100 |
12 |
|
自闭式冲洗阀 |
100 |
12 |
||
|
拉管式冲洗阀 |
100 |
12 |
||
|
7 |
小便器 |
手动、自闭式冲洗阀 |
40—50 |
20 |
|
自动冲洗水箱 |
40—50 |
20 |
||
|
8 |
化验盆（无塞） |
40—50 |
25 |
|
|
9 |
净身器 |
40—50 |
20 |
|
|
10 |
饮水器 |
20—50 |
10—20 |
|
|
11 |
家用洗衣机 |
50（软管为30） |
|
|
检验方法:用水平尺和尺量检查。
