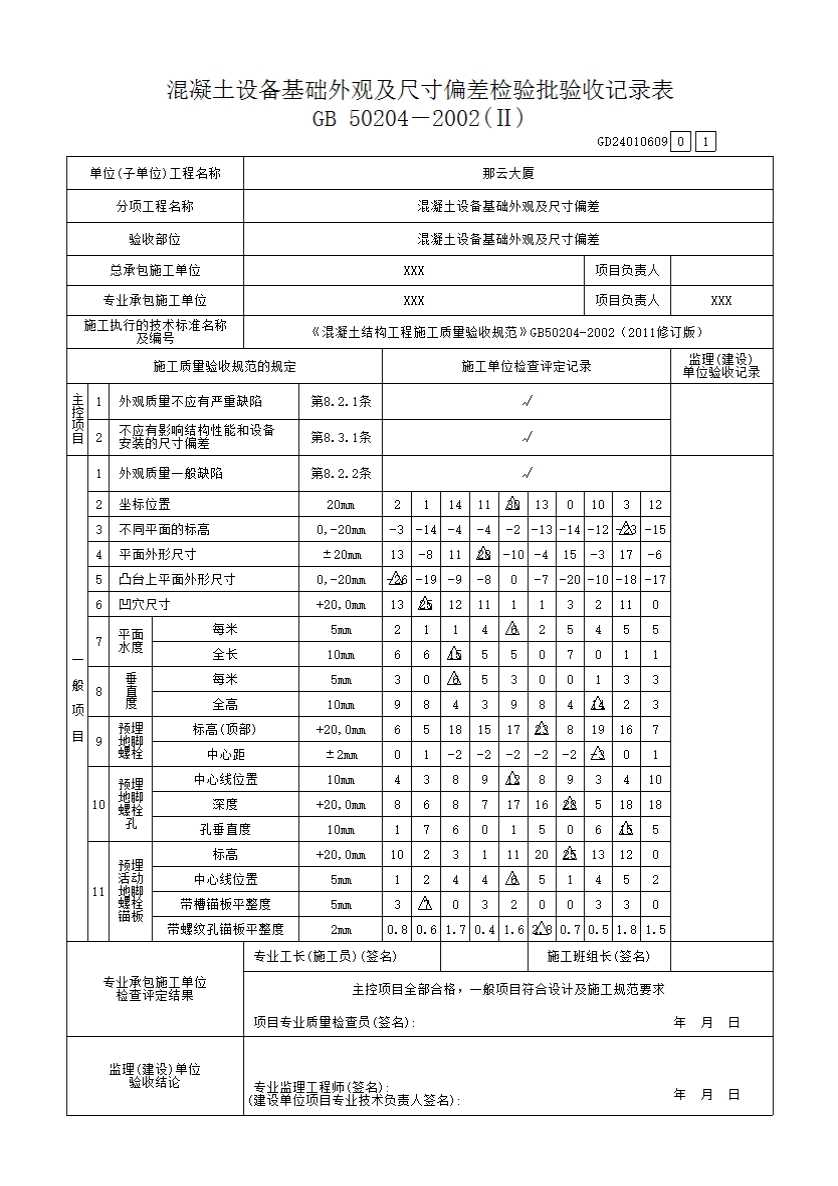

混凝土设备基础外观及尺寸偏差检验批验收记录表(Ⅱ)GD24010609
混凝土设备基础外观及尺寸偏差检验批质量验收记录
一、检验批划分
各分项工程可根据与生产和施工方式相一致且便于控制施工质量的原则，按进场批次、工作班、楼层、结构缝或施工段划分为若干检验批。
二、一般项目
8.3.3 现浇设备基础的位置和尺寸应符合设计和设备安装的要求。其位置和尺寸偏差及检验方法应符合表8.3.3的规定。
检查数量：全数检查。
表8.3.3 现浇设备基础位置和尺寸允许偏差及检验方法
|
项 目 |
允许偏差(mm) |
检验方法 |
|
|
坐标位置 |
20 |
经纬仪及尺量 |
|
|
不同平面的标高 |
0，-20 |
经纬仪或拉线及尺量 |
|
|
平面外形尺寸 |
±20 |
尺量 |
|
|
凸台上平面外形尺寸 |
0，-20 |
尺量 |
|
|
凹槽尺寸 |
+20，0 |
尺量 |
|
|
平面水平度 |
每米 |
5 |
水平尺、塞尺量测 |
|
全长 |
10 |
水准仪或拉线、尺量 |
|
|
垂直度 |
每米 |
5 |
经纬仪或拉线、尺量 |
|
全高 |
10 |
经纬仪或拉线、尺量 |
|
|
预埋地脚螺栓 |
中心位置 |
2 |
尺量 |
|
顶标高 |
+20，0 |
水准仪或拉线、尺量 |
|
|
中心距 |
±2 |
尺量 |
|
|
垂直度 |
5 |
吊线、尺量 |
|
|
预埋地脚螺栓孔 |
中心线位置 |
10 |
尺量 |
|
截面尺寸 |
+20，0 |
尺量 |
|
|
深度 |
+20，0 |
尺量 |
|
|
垂直度 |
h/100且≤10 |
吊线、尺量 |
|
|
预埋活动地脚 螺栓锚板 |
中心线位置 |
5 |
尺量 |
|
标高 |
+20，0 |
水准仪或拉线、尺量 |
|
|
带槽锚板平整度 |
5 |
直尺、塞尺量测 |
|
|
带螺纹孔锚板平整度 |
2 |
直尺、塞尺量测 |
|
注：1 检查坐标、中心线位置时，应沿纵、横两个方向测量，并取其中偏差的较大值。
2 h为预埋地脚螺栓孔孔深，单位为mm。
