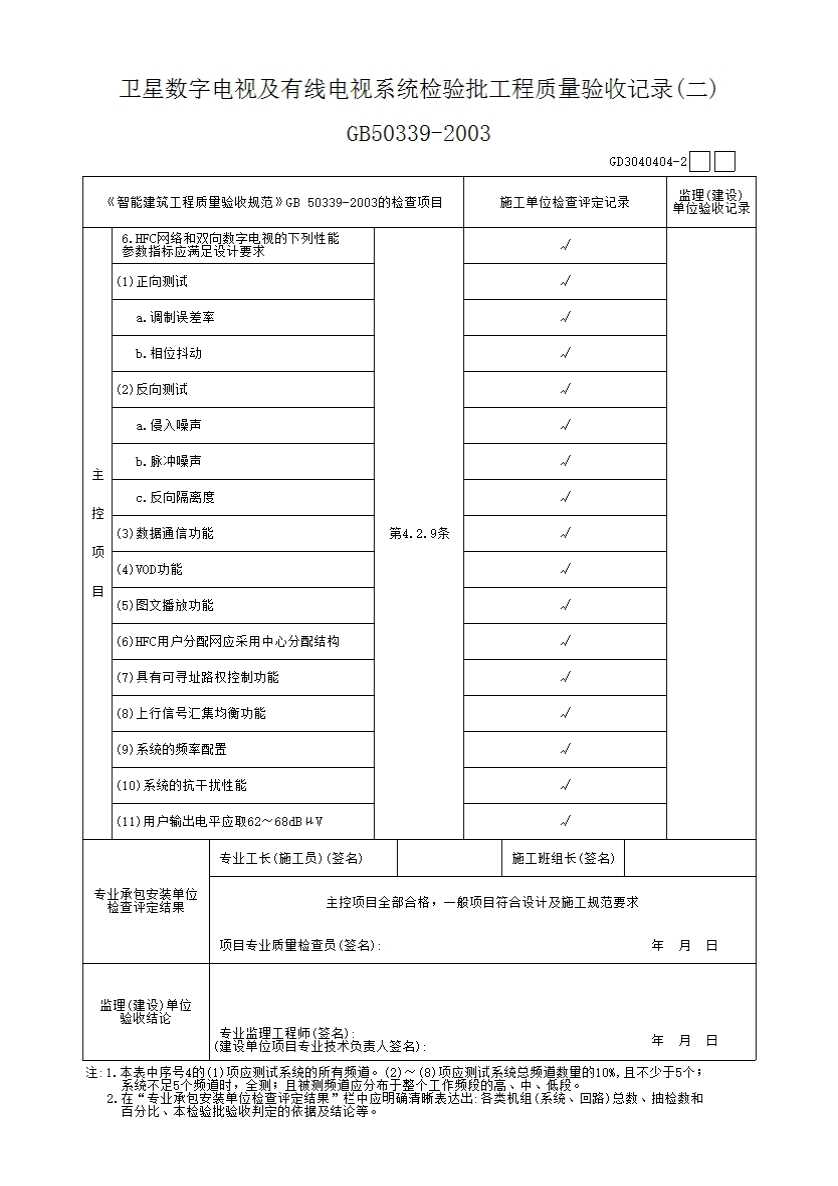

卫星数字电视及有线电视系统检验批工程质量验收记录(一)~(二)GD3040404
4.2.9卫星 数字电视机有限电视系统的系统监测应符合下列要求:
1卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定。
2在工程实施及质量控制阶段，应检查卫星天线的安装质量、高额头至室内单元的线距、功放器及接收站位置、缆线连接的可靠性。符合设计要求为合格。
3卫星数字电视的输出电平应符合国家现行标准的有关规定。
4采用 主观评测检查有线电视系统的性能，主要技术指标应符合表4.2.9-1的规定。6HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动，反向测试的侵入噪声、脉冲噪声和反向隔离度的参数指标应满足设计要求;并检测其数据通信、VOD,图文播放等功能;HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇集均衡等功能;应检测系统的频率配置、抗干扰性能，其用户输出电平应取62~68dBuV。
|
序号 |
项目名称 |
测试频道 |
主观评测标准 |
|
1 |
系统输出电平(dBμ V) |
系统内的所有频道 |
60-80 |
|
2 |
系统载噪比 |
系统总频道的10%且不少于5个, 不足5个全检,且分布于整个工作频段的高、中、低段 |
无噪波,即无 “雪花干扰” |
|
3 |
载波互调比 |
.系统总频道的10%且不少于5个, 不足5个全检,且分布于整个工 作频段的高、中、低段 |
图像中无垂直、 倾斜或水平条纹 |
|
4 |
交扰调制比 |
系统总频道的10%且不少于5个, 不足5个全检,且分布于整个工 作频段的高、中、低段 |
图像中无移动、 垂直或斜图案, 即无“窜台” |
|
5 |
回波值 |
系统总频道的10%且不少于5个, 不足5个全检,且分布于整个工 作频段的高、中、低段 |
图像中无沿水平方向 分布在右边- -条或多 条轮廓线,即无“重影” |
|
6 |
色/亮度时延差 |
系统总频道的10%且不少于5个, 不足5个全检,且分布于整个工 作频段的高、中、低段 |
图像中色、亮信息对齐，即无“彩色鬼影” |
|
7 |
载波交流声 |
系统总频道的10%且不少于5个, 不足5个全检，.且分布于整个工作频 段的高、中、低段 |
图像中无上下移动的水平条纹,即无“滚道”现象 |
|
8 |
伴音和调频广播的声音 |
系统总频道的10%且不少于5个, 不足5个全检,且分布于整个工 作频段的高、中、低段 |
无背景噪声,如丝丝声、哼声、蜂鸣声和串音等 |
5电视图像质量的主观评价应不低于4分。具体标准见表4.2.9-2。
表4.2.9-2图你的主观评价标准
|
等级 |
图像质量损伤程度 |
|
5分 |
图像上不觉察有损伤或干扰存在 |
|
4分 |
图像上有稍可觉察的损伤或干扰，但不令人讨厌 |
|
3分 |
图像上有明显觉察的损伤或干扰,令人讨厌 |
|
2分 |
图像上损伤或干扰较严重，令人相当讨厌 |
|
1分 |
图像上损伤或干扰极严重，不能观看 |
6 HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动,反向测试的侵入噪声、脉冲噪声和反向隔离度的参数指标应满足设计要求;并检测其数据通信、V0D、图文播放等功能;HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇集均衡等功能;应检测系统的频率配置、抗干扰性能,其用户输出电平应取62 ~ 68dB μV。
