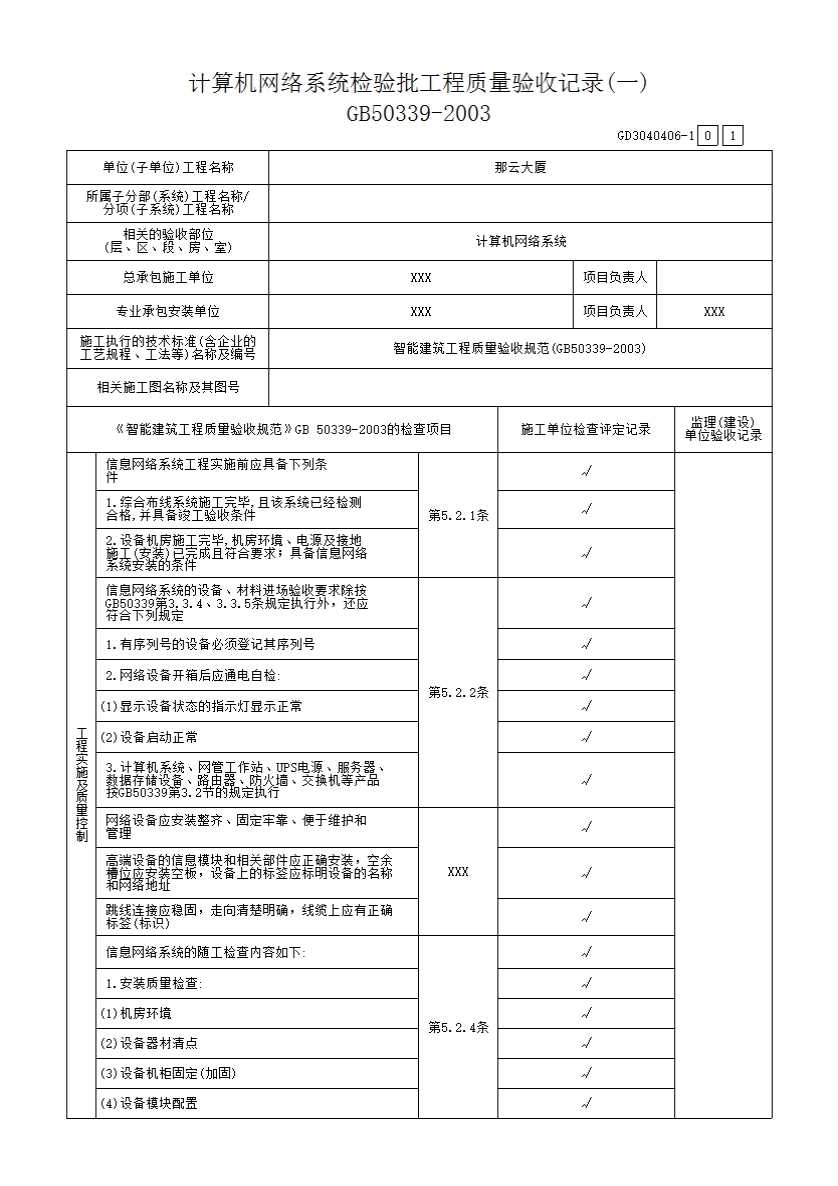

计算机网络系统检验批工程质量验收记录

一、工程实施及质量控制

5.2.1信息网络 系统工程实施前应具备下列条件:

1综合 布线系统施工完毕,已通过系统检测并具备竣工验收的条件;

2设备机房 施工完毕,机房环境、电源及接地安装已完成,具备安装条件。

5.2.2信息网络系统的设备、材料进场验收要求除遵照本规范第3.3.4和3.3.5条的规定执

行外,还应进行:

1有序列号的设备必须登记设备的序列号;

2网络设备开箱后通电自检,查看设备状态指示灯的显示是否正常,检查设备启动是否

正常;

3计算机系统、网管工作站、UPS电源、服务器、数据存储设备、路由器、防火墙、

交换机等产品按本规范第3.2节的规定执行。

3.3. 4必须按照合同技术文件 和工程设计文件的要求，对设备、材料和软件进行进场验收。进场验收应有书面记录和参加人签字，并经监理工程师或建设单位验收人员签字。未经进场验收合格的设备、材料和软件不得在工程上使用和安装。经进场验收的设备和材料应按产品的技术要求妥善保管。

3.3.5 设备及材料的进场验收应填写本规范附录B中表B.0.1,具体要求如下:

1保证外观完好, 产品无损伤、无瑕疵,品种、数量、产地符合要求;

2设备 和软件产品的质量检查应执行本章第3.2节的规定;

3依规定程序获得批准使用的新材料和新产品除符合本条规定外,尚应提供主管部门

规定的相关证明文件;

4进口产品除应符合本规范规定外,尚应提供原产地证明和商检证明,配套提供的质量

合格证明、检测报告及安装、使用、维护说明书等文件资料应为中文文本(或附中文译文)。

5.2.3网络设备应安装整齐、固定牢靠,便于维护和管理;高端设备的信息模块和相关部件

应正确安装,空余槽位应安装空板;设备上的标签应标明设备的名称和网络地址;跳线连接应

稳固,走向清楚明确,线缆上应正确标签。

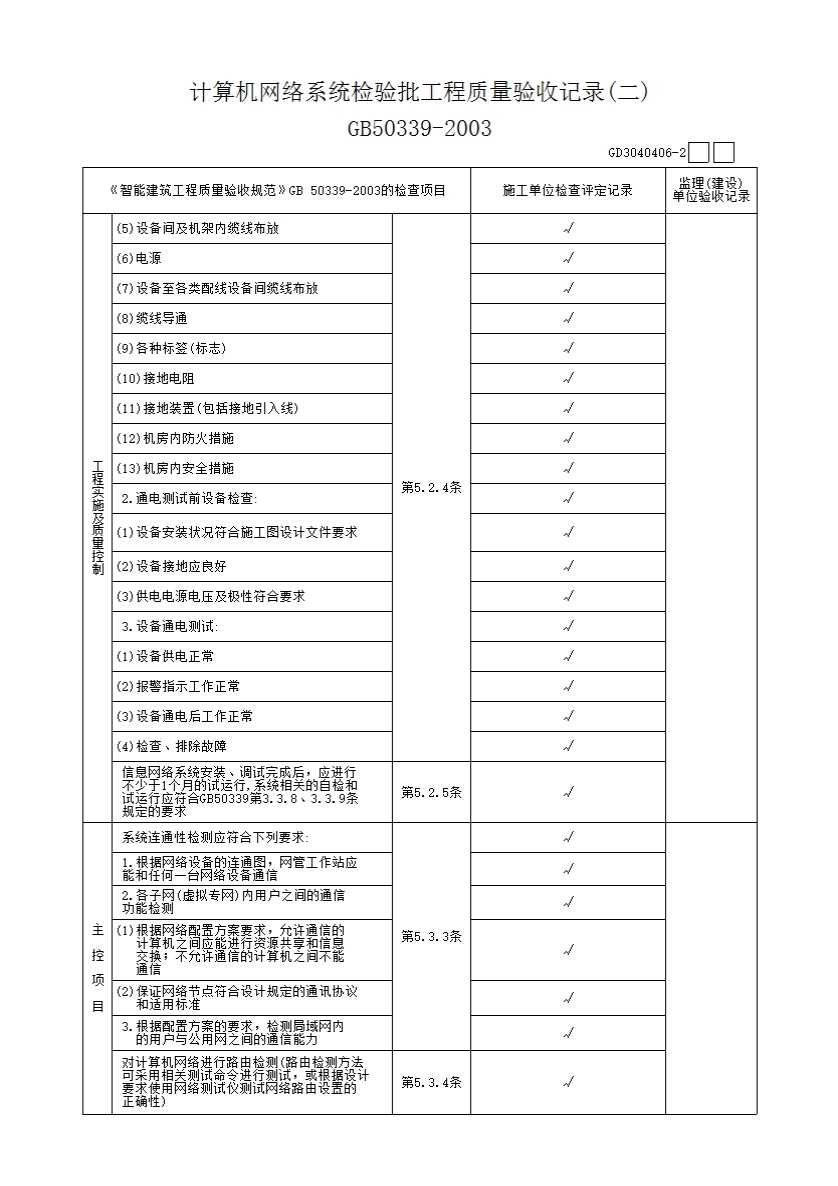

5.2.4信息网络系统的随工检查内容应包括:

1安装质量检查:机房环境是否满足要求;设备器材清点检查;设备机柜加固检查;设备

模块配置检查;设备间及机架内缆线布放;电源检查;设备至各类配线设备间缆线布放;缆线

导通检查;各种标签检查;接地电阻值检查;接地引入线及接地装置检查;机房内防火措施;机

房内安全措施等。

2通电测试前设备检查:按施工图设计文件要求检查设备安装情况;设备接地应良好;

供电电源电压及极性符合要求。

3设备通电测试:设备供电正常;报警指示工作正常;设备通电后工作正常及故障检查。

5.2.5 信息网络系统在安装、调试完成后,应进行不少于1个月的试运行,有关系统自检和

试运行应符合本规范第3.3.8和3.3.9条的要求。

3.3.8系统承包商在安装调试完成后,应对系统进行自检,自检时要求对检测项目逐项检

测。

3.3.9根据各系统的不同要求，应按本规范各章规定的合理周期对系统进行连续不中断试

运行。

应按本规范附录B中表B.0.5 填写试运行记录并提供试运行报告。

二、主控项目

5.3.3连通性 检测应符合以下要求:

1根据网络设备的连通图，网管工作站应能够和任何一台网络设备通信;

2各子网(虚拟专网)内用户之间的通信功能检测:根据网络配置方案要求,允许通信的

计算机之间可以进行资源共享和信息交换,不允许通信的计算机之间无法通信;并保证网络

节点符合设计规定的通讯协议和适用标准。

5.3. 4对计算机网络进 行路由检测，路由检测方法可采用相关测试命令进行测试，或根据设计要求使用网络测试仪测试网络路由设置的正确性。

三、一般项目

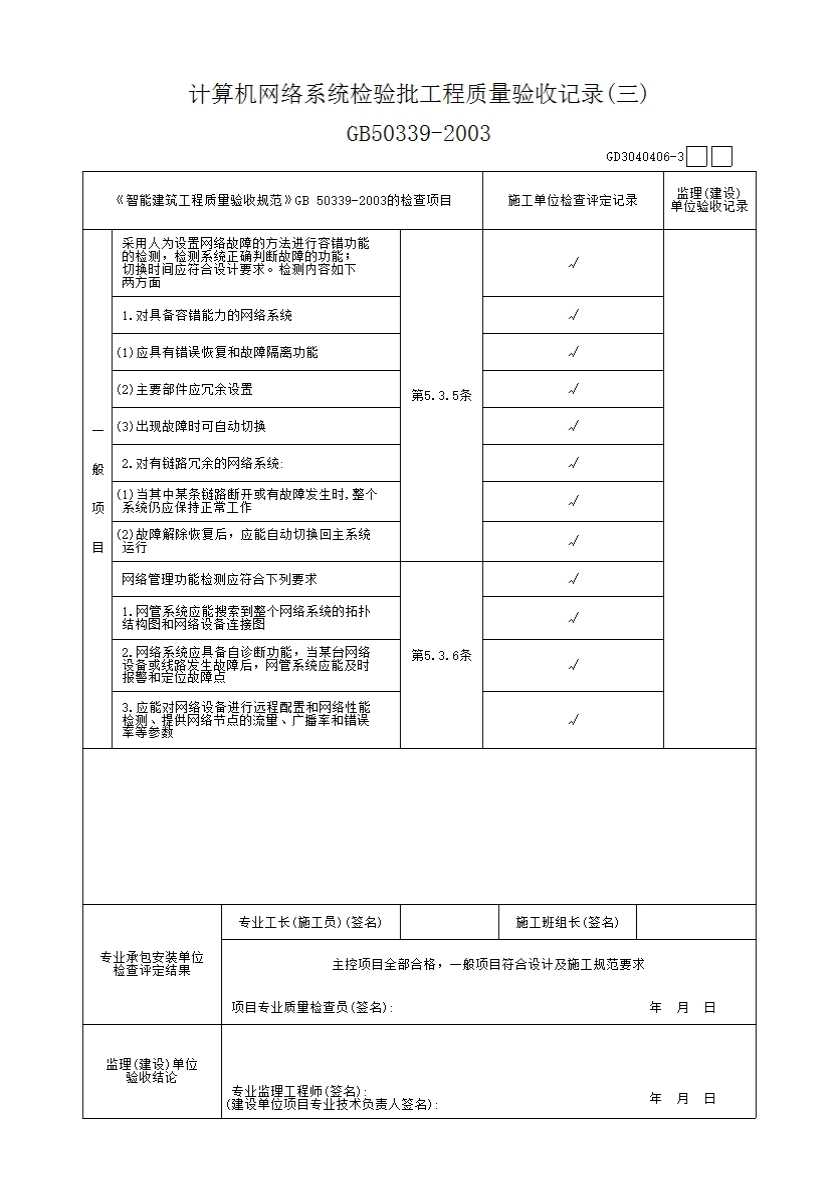

5.3.5容错功能的检测方法应采用人为设置网络故障,检测系统正确判断故障及故障排除后系统自动恢复的功能;切换时间应符合设计要求。检测内容应包括以下两个方面:

1对具备容错能力的网络系统,应具有错误恢复和故障隔离功能,主要部件应冗余设置,并在出现故障时可自动切换;

2对有 链路冗余配置的网络系统,当其中的某条链路断开或有故障发生时，整个系统仍应保持正常工作,并在故障恢复后应能自动切换回主系统运行。

5.3. 6网络管 理功能检测应符合下列要求:

1网管系统应能够搜索到整个网络系统的拓扑结构图和网络设备连接图；

2网络系统应具备自诊断功能,当某台网络设备或线路发生故障后,网管系统应能够及时报警和定位故障点；

3应能够对网络设备进行远程配置和网络性能检测，提供网络节点的流量、广播率和错误率等参数。
