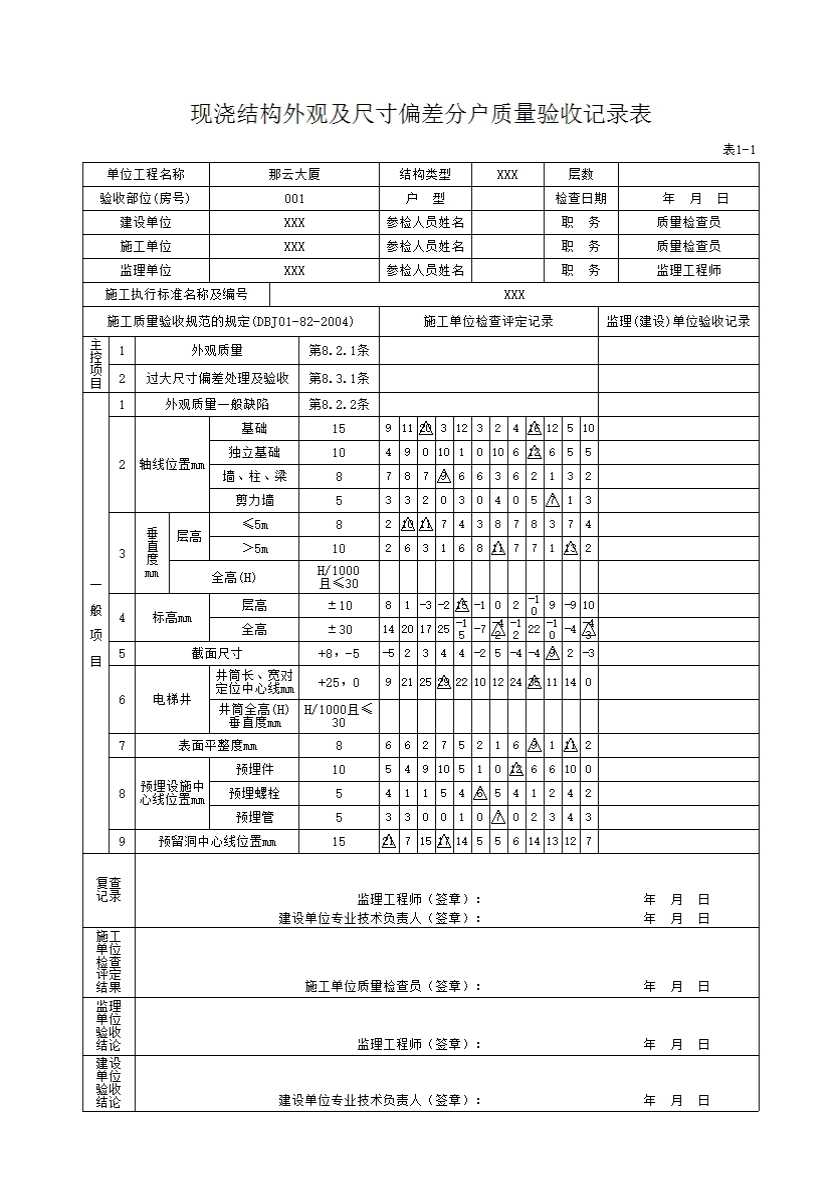

1-1现浇结构外观及尺寸偏差分户质量验收记录表
主控项目
8.2.1现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理(建设}单位认可后进行处理，必要时应经设计单位同意。对经处理的部位，应重新检查验收。
检查数量:全数检查。
检验方法:观察，检查技术处理方案。
一般项目
8.2.2。 现浇结构的外观质量不宜有一-般缺陷 。
对已经出现的一般缺陷，应由施工单位提出技术处理方案,并经监理(建设)单位认可后进行处理。对经处理的部位，应重新检查验收。
检查数量:全数检查。
检验方法:观察，检查技术处理方案。
8.3尺寸偏差
主控项目
8.3.1现浇结构不应有影响结构性能和使用功能的尺寸偏差。
混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，并经监理(建设)单位认
可后进行处理。对经处理的部位，应重新检查验收。
检查数量:全数检查。
检验方法:量测，检查技术处理方案。
一般项目
8.3.2现浇结构和混凝土设备基础拆模后的尺寸偏差应符合表
8.3.2-1、表8.3.2-2 的规定。
表8.3.2-1现浇结构尺寸允许偏差和检验方法
|
项目 |
允许偏差（mm） |
检验方法 |
||
|
轴线位置 |
基础 |
15 |
钢尺检查 |
|
|
独立基础 |
10 |
|||
|
墙、柱、梁 |
8 |
|||
|
剪力墙 |
5 |
|||
|
垂直度 |
层高 |
≤5m |
8 |
经纬仪或吊线、钢尺检查 |
|
＞5m |
10 |
经纬仪或吊线、钢尺检查 |
||
|
全高（H） |
H/1000且≤30 |
经纬仪、钢尺检查 |
||
|
标高 |
层高 |
±10 |
水准仪或拉线、钢尺检查 |
|
|
全高 |
±30 |
|||
|
截面尺寸 |
+8，-5 |
钢尺检查 |
||
|
电梯井 |
井简长、宽对定位中心线 |
+25,0 |
钢尺检查 |
|
|
井简全高(H)垂直度 |
H/1000且≤30 |
纬仪、钢尺检查 |
||
|
表面平整度 |
8 |
2m靠尺和塞尺检查 |
||
|
预埋设施 中心线位 置 |
预埋件 |
10 |
钢尺检查 |
|
|
预埋螺栓 |
5 |
|||
|
预埋管 |
5 |
|||
|
预留洞中心线位置 |
15 |
钢尺检查 |
||
注:检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
表8.3.2-2混凝土设备基础尺寸允许偏差和检验方法
|
项目 |
允许偏差（mm） |
检验方法 |
|
|
坐标位置 |
20 |
钢尺检查 |
|
|
不同平面的标高 |
0,-20 |
水准仪或拉线、钢尺检查 |
|
|
平面外形尺寸 |
±20 |
钢尺检查 |
|
|
凸台上平面外形尺寸 |
0,-20 |
钢尺检查 |
|
|
凹穴尺寸 |
+20,0 |
钢尺检查 |
|
|
平面水平度 |
每米 |
5 |
水平尺、塞尺检查 |
|
全长 |
10 |
水准仪或拉线、钢尺检查 |
|
|
垂直度 |
每米 |
5 |
经纬仪或吊线、钢尺检查
|
|
全高 |
10 |
||
|
预埋地脚螺栓 |
标高（顶部） |
+20,0 |
水准仪或拉线、钢尺检查 |
|
中心距 |
±2 |
水准仪或拉线、钢尺检查 |
|
|
预埋地脚螺栓孔 |
中心位置 |
10 |
钢尺检查 |
|
深度 |
+20,0 |
钢尺检查 |
|
|
孔垂直度 |
10 |
吊线、钢尺检查 |
|
|
预埋活动脚螺栓错板 |
标高 |
+20,0 |
水准仪或拉线、钢尺检查 |
|
中心位置 |
5 |
钢尺检查 |
|
|
带槽锚板平整度 |
5 |
钢尺、塞尺检查 |
|
|
带螺纹孔锚板平整度 |
2 |
钢尺、塞尺检查 |
|
注:检查坐标、中心线位置时，应沿纵、横两个方向世测，并取其中的较大值。
检查数量:按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件;对墙和板，应按有代表性的自然间抽查10%，且不
少于3间;对大空间结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面;对电梯井，应全数检查。对设备基础应全数检查。
