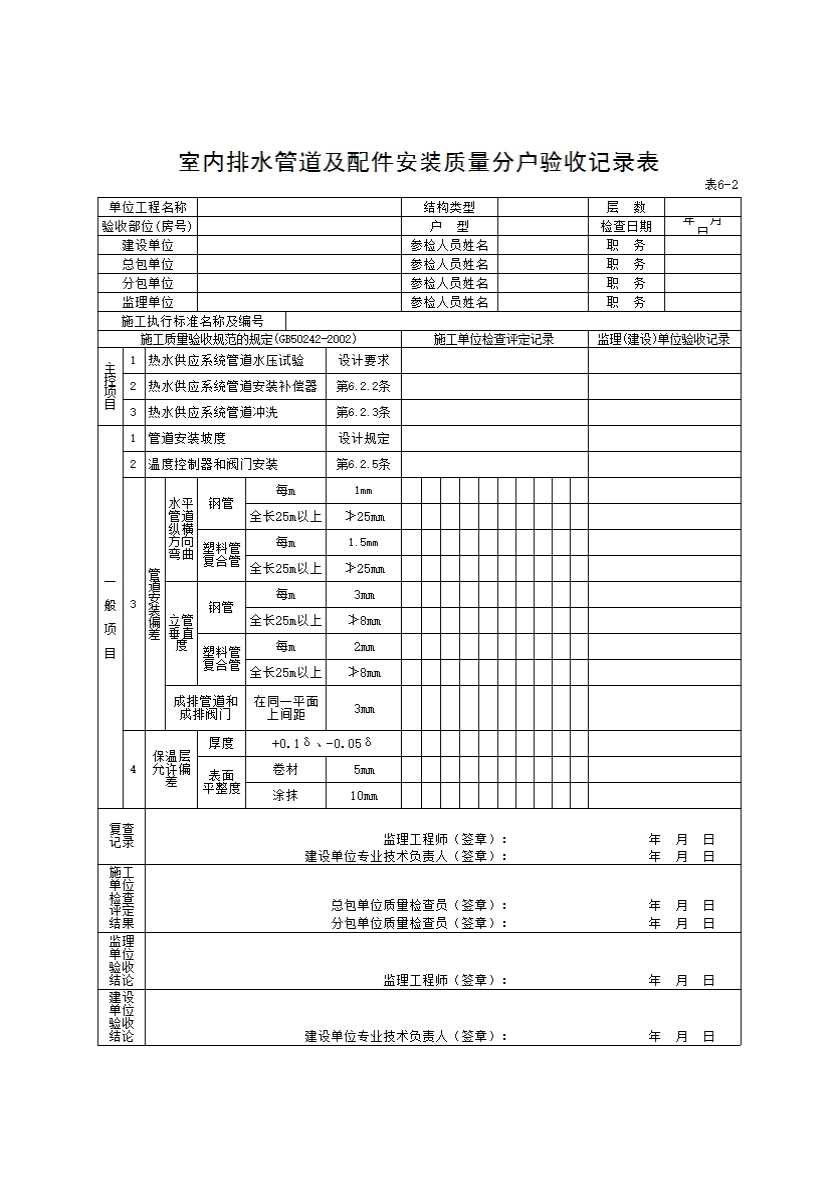

6-4室内排水管道及配件安装质量分户验收记录表

填写规范


6.2 管道及配件安装

主控项目

6.2.1  热水供应系统安装完毕,管道保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时,热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa,同时在系统顶点的试验压力不小于0.3MPa。
        检验方法:钢管或复合管道系统试验压力下10min内压力降不大于0.02MPa,然后降至工作压力检查,压力应不降,且不渗不漏;塑料管道系统在试验压力下稳压1h,压力降不得超过0.05MPa,然后在工作压力1.15倍状态下稳压2h,压力降不得超过0.03MPa,连接处不得渗漏。

6.2.2  热水供应管道应尽量利用自然弯补偿热伸缩,直线段过长则应设置补偿器。补偿器型式、规格、位置应符合设计要求,并按有关规定进行预拉伸。
        检验方法:对照设计图纸检查。

6.2.3  热水供应系统竣工后必须进行冲洗。
        检验方法:现场观察检查。

一般项目

6.2.4  管道安装坡度应符合设计规定。
        检验方法:水平尺、拉线尺量检查。

6.2.5  温度控制器及阀门应安装在便于观察和维护的位置。
        检验方法:观察检查。

6.2.6  热水供应管道和阀门安装的允许偏差应符合本规范表4.2.8的规定。

6.2.7  热水供应系统管道应保温(浴室内明装管道除外),保温材料、厚度、保护壳等应符合设计规定。保温层厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

4.4.8  管道及设备保温层的厚度和平整度的允许偏差应符合表4.4.8的规定。

4.4.8  管道及设备保温的允许偏差和检验方法

项次

项目

允许偏差(mm

检验方法

1

厚度

0
-005δ

用钢针刺入

2

表面平整度

卷材

5

2m靠尺和楔形塞尺检查

涂抹

10

        注:δ为保温层厚度。

示例
