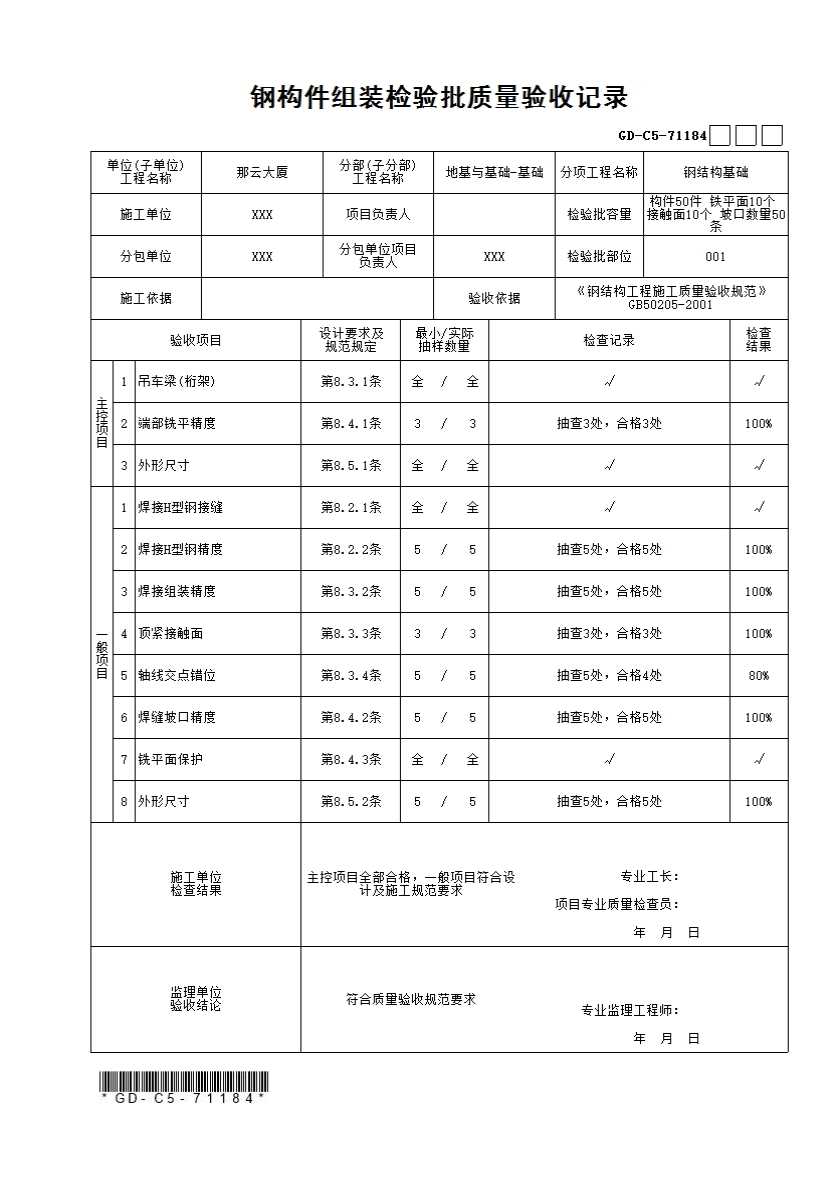

钢构件组装批质量验收记录

一、检验批划分

按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目

1.吊装梁（桁梁）：符合现行国家产品标准和设计要求。

（1）检查数量：全数检查。

    （2）检验方法：构件直立，在两端支承后，用水准仪和钢尺检查。

2.端部铣平精度：应符合标准规定的允许偏差值。

（1）检查数量：按铣平面数量抽查10%，且不应少于3个。

（2）检验方法：用钢尺、角尺、塞尺等检查。

3.外形尺寸：应符合标准规定的允许偏差值。

（1）检查数量：全数检查。

（2）检验方法：用钢尺检查。

三、一般项目

1.焊接H型钢接缝：应符合标准规定的允许偏差值。

（1）检查数量：全数检查。

（2）检验方法：观察和用钢尺检查。

2. 焊接H型钢精度：应符合规范附录C中表C.0.1的规定的允许偏差值。

（1）检查数量：按钢构件数抽查10%，宜不应少于3件。

（2）检验方法：用钢尺、角尺、塞尺等检查。

3．焊接组装精度：应符合规范附录C中表C.0.2的规定的允许偏差值。

（1）检查数量：按钢构件数抽查10%，宜不应少于3件。

（2）检验方法：用钢尺检验。

4.顶紧接触面：应符合设计要求和标准规定的允许偏差值。

（1）检查数量：按接触面的数量抽查10%，且不少于10个。

（2）检验方法：用0.3mm塞入面积应小于25%，边缘间隙应不应大于0.8mm。

5.轴线交点错位：应符合设计要求和标准规定的允许偏差值。

（1）检查数量：按构件数抽查10%，且不应少于3个，每个抽查构件按节点数抽查10%，且不少于3个节点。

（2）检验方法：尺量检查。

6.焊缝坡口精度：应符合规范表8.4.2的规定的允许偏差值。

（1）检查数量：按坡口数量抽查10%，且不少于3条。

（2）检验方法：用焊缝量检查。

表8.4.2 安装焊缝坡口的允许偏差

7.铣平面保护：应符合国家规范要求。

（1）检查数量：全数检查。

（2）检验方法：观察检查。

8.外形尺寸：应符合规范附录C中表C.0.3-表C.0.9规定的允许偏差值。

    （1）检查数量：按构件数量抽查10%，且不应少于3件。

    （2）检验方法：见本规范附录C中表C.0.3-表C.0.9。
