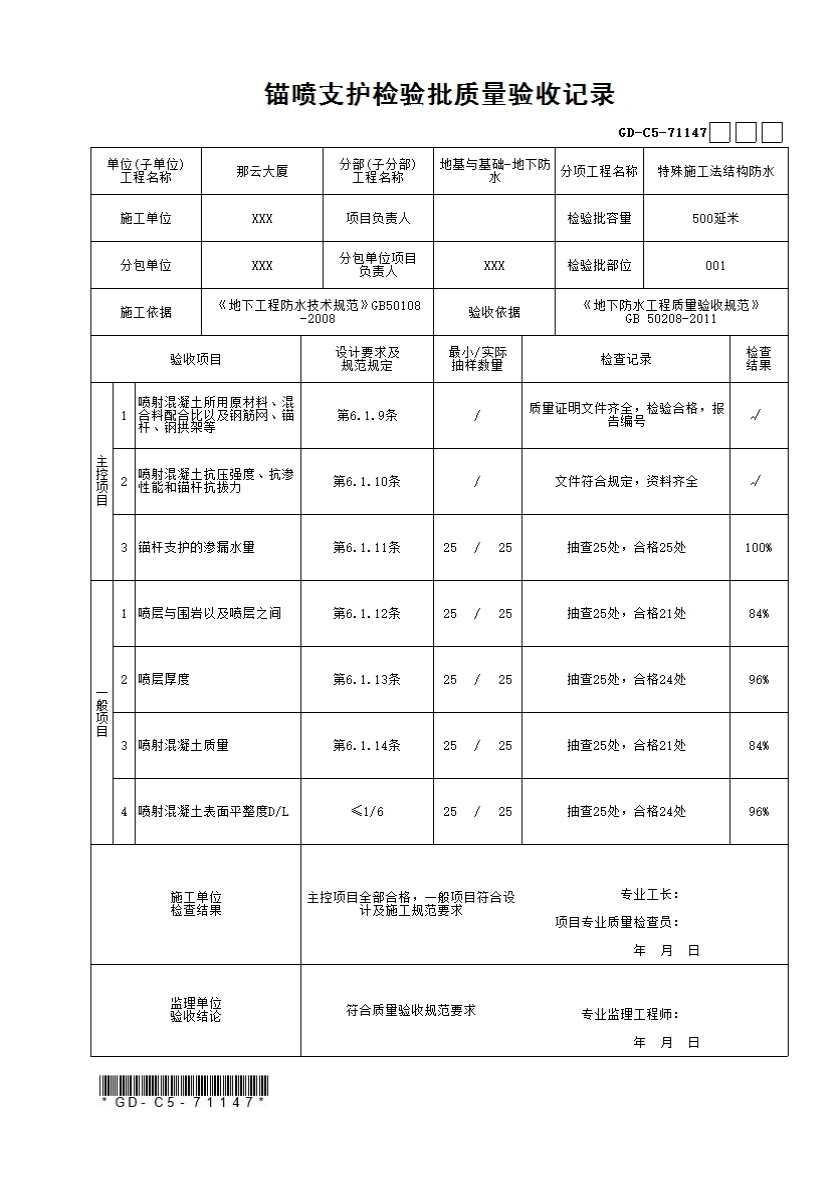

锚喷支护检验批质量验收记录

本表适用于暗挖法地下工程的支护结构及复合式衬砌的初期支护工程的锚喷支护检验批质量验收。

一、检验批划分

按隧道区间、变形缝等施工段划分检验批。

二、主控项目

1.喷射混凝土所用原材料、混合料配合比以及钢筋网、锚杆、钢拱架等：必须符合设计要求。

（1）检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告。

2.喷射混凝土抗压强度、抗渗性能和锚杆抗拔力：必须符合设计要求。

（1）检验方法：检查混凝土抗压强度、抗渗性能检验报告和锚杆抗拔力检验报告。

3.锚杆支护的渗漏水量：必须符合设计要求。

（1）检验数量：每20延米检查1处，车站每10延米检查1处，每处10m²，且不得少于3处。

（2）检验方法：观察检查和检查渗漏水检测记录。

三、一般项目

1.喷层与围岩以及喷层之间：应粘结紧密，不得有空鼓现象。

（1）检验数量：每20延米检查1处，车站每10延米检查1处，每处10m²，且不得少于3处。

（2）检验方法：用小锤轻击检查。

2.喷层厚度：有60%以上的检查点不应小于设计厚度，最小厚度不得小于设计厚度的50%，且平均厚度不得小于设计厚度。

（1）检验数量：每20延米检查1处，车站每10延米检查1处，每处10m²，且不得少于3处。

（2）检验方法：用针探法或凿孔法检查。

3.喷射混凝土质量：应密实、平整，无裂缝、脱落、漏喷、露筋。

（1）检验数量：每20延米检查1处，车站每10延米检查1处，每处10m²，且不得少于3处。

（2）检验方法：观察检查。

4.喷射混凝土表面平整度D/L：不得大于1/6。

（1）检验数量：每20延米检查1处，车站每10延米检查1处，每处10m²，且不得少于3处。

（2）检验方法：尺量检查。
