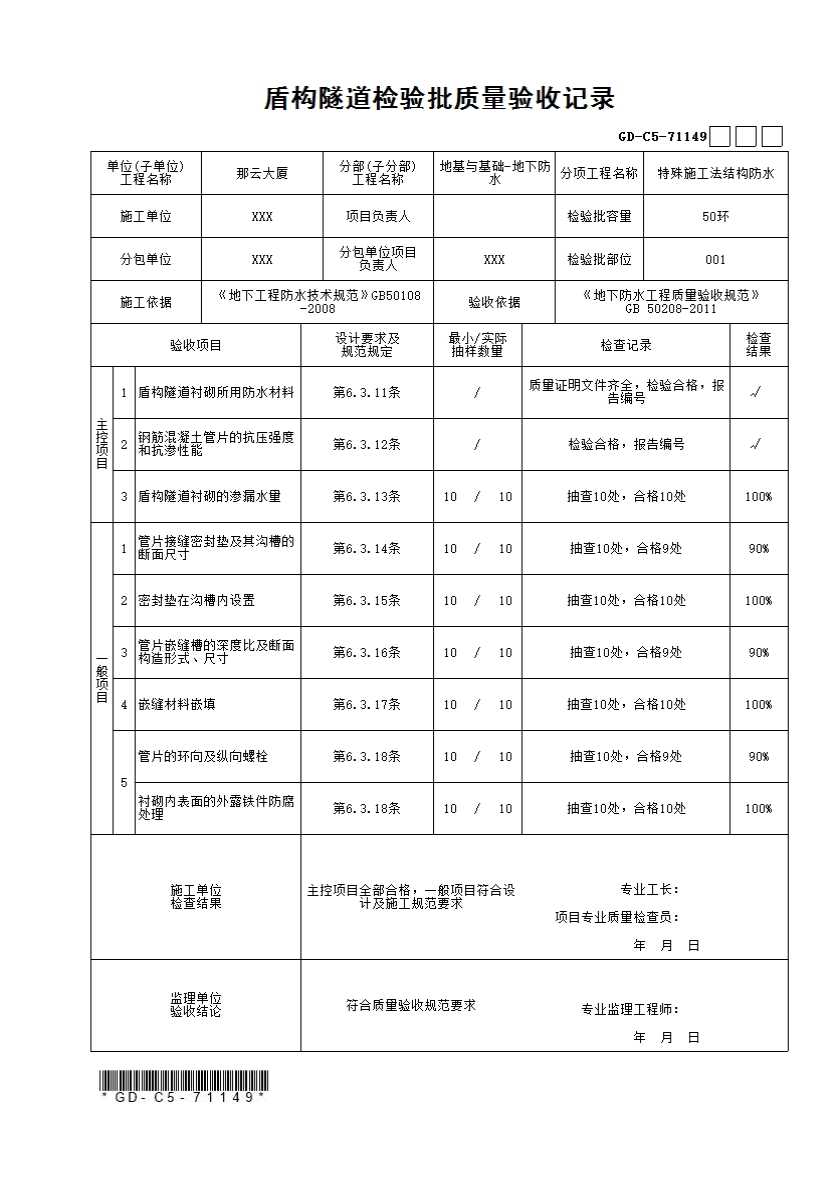

盾构隧道检验批质量验收记录

本表适用于在软土和软岩中采用盾构掘进和拼装管片方法修建的衬砌结构的盾构隧道检验批质量验收。

一、检验批划分

按隧道区间、变形缝等施工段划分检验批。

二、主控项目

1.盾构隧道衬砌所用防水材料：必须符合设计要求。

（1）检验方法：检查产品合格证、产品性能检测报告、计量措施和材料进场检验报告。

2.钢筋混凝土管片的抗压强度和抗渗性能：必须符合设计要求。

（1）检验方法：检查混凝土抗压强度、抗渗性能检验报告和管片单块检漏测试报告。

3.盾构隧道衬砌的渗漏水量：必须符合设计要求。

（1）检验数量：每连续5环抽查1环，且不得少于3环。

（2）检验方法：观察检查和检查渗漏水检测记录。

三、一般项目

1.管片接缝密封垫及其沟槽的断面尺寸：应符合设计要求。

（1）检验数量：每连续5环抽查1环，且不得少于3环。

（2）检验方法：观察检查和检查隐蔽工程验收记录。

2.密封垫在沟槽内设置：应套箍和粘结牢固，不得歪斜、扭曲。

（1）检验数量：每连续5环抽查1环，且不得少于3环。

（2）检验方法：观察检查。

3.管片嵌缝槽的深度比及断面构造形式、尺寸：应符合设计要求。

（1）检验数量：每连续5环抽查1环，且不得少于3环。

（2）检验方法：观察检查和检查隐蔽工程验收记录。

4.嵌缝材料嵌填：应密实、连续、饱满，表面平整，密贴牢固。

（1）检验数量：每连续5环抽查1环，且不得少于3环。

（2）检验方法：观察检查和检查隐蔽工程验收记录。

5.管片的环向及纵向螺栓；衬砌内表面的外露铁件防腐处理：应全部穿进并拧紧；外露铁剑防腐处理应符合设计要求。

（1）检验数量：每连续5环抽查1环，且不得少于3环。

（2）检验方法：观察检查。
