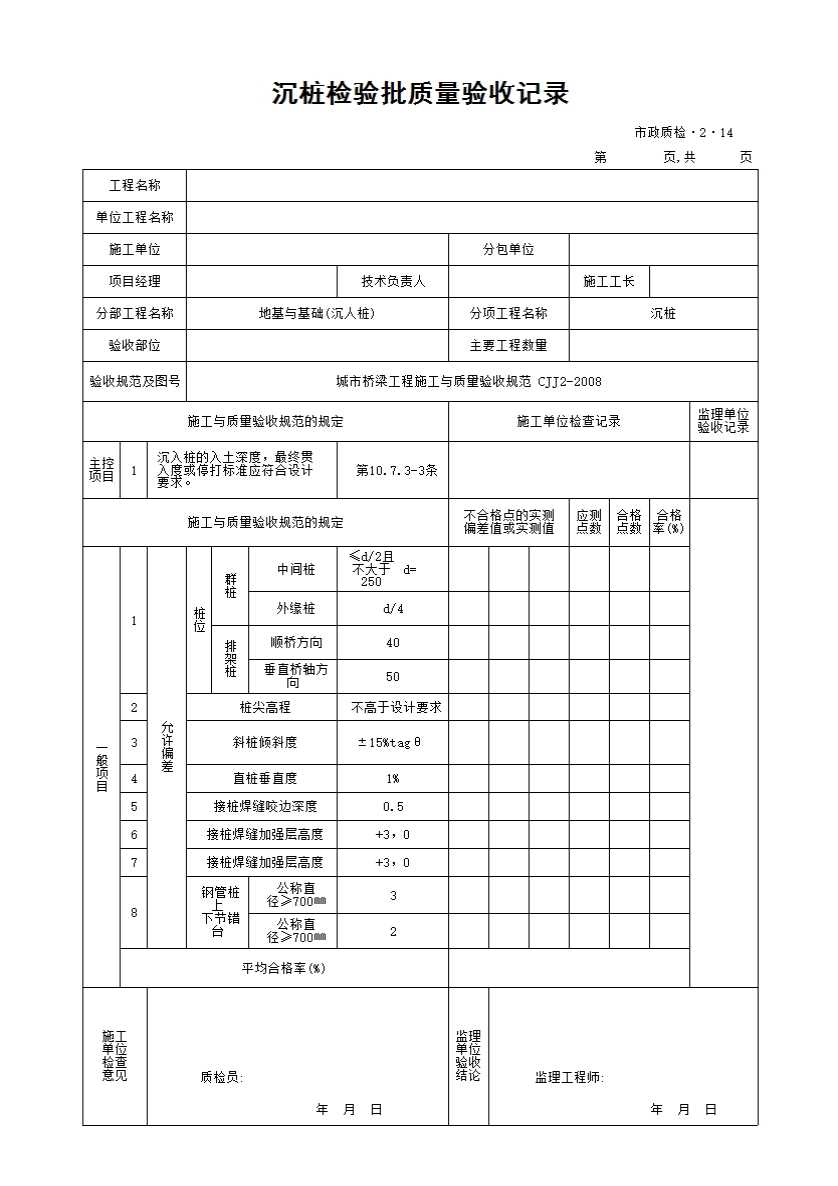

沉桩检验批质量验收记录
10.7.3沉入桩质量检验应符合下列规定：
一、主控项目
10.7.3.3沉桩质量检验应符合下列要求:
1)沉入桩的人土深度、最终贯入度或停打标准应符合设计要求。
检查数量:全数检查。
检验方法:观查、测量、检查沉桩记录。
二、一般项目
2)沉桩允许偏差应符合表10. 7.3-3的规定。
表10.7.3-3沉桩允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|||
|
范围 |
点数 |
|||||
|
桩 位 |
群桩 |
中间桩 |
≤d/2，且不大于250 |
每排桩 |
20% |
用经纬仪测量 |
|
外缘桩 |
d/4 |
|||||
|
排架桩 |
顺桥方向 |
40 |
||||
|
垂直桥轴方向 |
50 |
|||||
|
桩尖高程 |
不高于设计要求 |
每根桩 |
全数 |
用水准仪测量 |
||
|
斜桩倾斜度 |
±15%tanθ |
用垂线和钢尺量尚未沉入部分 |
||||
|
直桩垂直度 |
1% |
|||||
注: （1） d 为桩的直径或短边尺寸(mm);
（2）θ为斜桩设计纵轴线与铅垂线间夹角(°)。 .
3)接桩焊缝外观质量应符合表10. 7. 3-4的规定。
表10.7.3-4接桩焊缝外观允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
咬边深度(焊缝) |
0.5 |
每条焊缝 |
1 |
用焊缝量规、钢尺量 |
|
|
加强层高度(焊缝) |
+3，0 |
||||
|
加强层宽度(焊缝) |
|||||
|
钢管桩上下节错台 |
公称直径≥700mm |
3 |
用钢板尺和塞尺量 |
||
|
公称直径＜700mm |
2 |
||||
