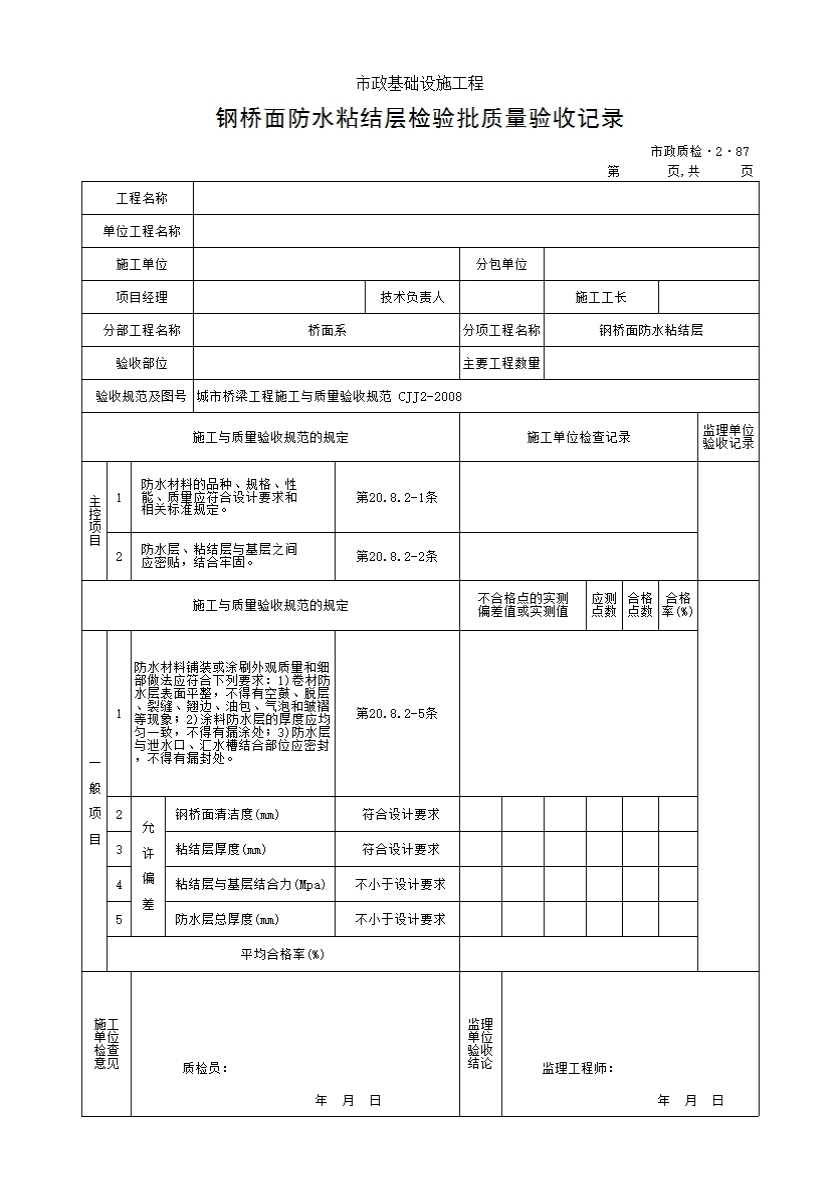

钢桥面防水粘结层检验批质量验收记录
本表适用于市政桥梁工程混凝土桥面防水层检验批的质量检查验收。
一、主控项目
第20.8.2条第1款防水材料的品种、规格、性能、质量应符合设计要求和相关标准规定。
检查数量:全数检查。
检验方法:检查材料合格证、进场验收记录和质量检验报告。
第20.8.2条第2款防水层、 粘结层与基层之间应密贴，结合牢固。
检查数量:全数检查。
检验方法:观察、检查施工记录。
一般项目
第20.8.2条第3款混凝土桥面防水层粘结质量和施工允许偏差应符合表20.8. 2-1的规定。
表20.8.2-1混凝 土桥面防水层粘结质量和施工允许偏差
|
项目 |
允许偏差 （mm） |
检验频率 |
检查方法 |
|
|
范围 |
点数 |
|||
|
卷材接茬搭接宽度 |
不小于规定 |
每20延米 |
1 |
用钢尺量 |
|
防水涂膜厚度 |
符合设计要求;设计未 规定时±0.1 |
每200m2 |
4 |
用测厚仪检测 |
|
粘结强度(MPa) |
不小于设计要求，且≥0.3 (常温)，≥0.2 (气温≥35℃) |
每200m2 |
4 |
拉拔仪（拉拔速度：10mm/min） |
|
抗剪强度(MPa) |
不小于设计要求，且≥0.4 (常温)，≥0.3 (气温≥35℃) |
1组 |
3个 |
剪切仪(剪切速度: 10mm/ min) |
|
剥离强度(N/mm) |
不小于设计要求，且≥0.3 (常温)，≥0.2 (气温≥35℃) |
1组 |
3个 |
90°剥离仪(剪切速度: 100mm/ min) |
第20.8.2条第4款钢桥面防水粘结层质量应符合表20. 8. 2-2的规定。
表20.8. 2-2钢桥面防水粘结层质量
|
项目 |
允许偏差 （mm） |
检验频率 |
检查方法 |
|
|
范围 |
点数 |
|||
|
钢桥面清洁度 |
符合设计要求 |
全部 |
GB 8923规定标准图片对照检查 |
|
|
粘结层厚度 |
符合设计要求 |
每洒布段 |
6 |
用测厚仪检测 |
|
粘结层与基层结合力（MPa） |
不小于设计要求 |
每洒布段 |
6 |
用测厚仪检测 |
|
防水层总厚度 |
不小于设计要求 |
每洒布段 |
6 |
用测厚仪检测 |
第20.8.2条第5款防水材料铺装或涂刷外观质量和细部做法应符合下列要求:
1)卷材防水层表面平整，不得有空鼓、脱层、裂缝、翘边、油包、气泡和皱褶等现象;
2)涂料防水层的厚度应均匀一致，不得有漏涂处;
3)防水层与泄水口、汇水槽接合部位应密封，不得有漏封处。
检查数量:全数检查。
检验方法:观察。
