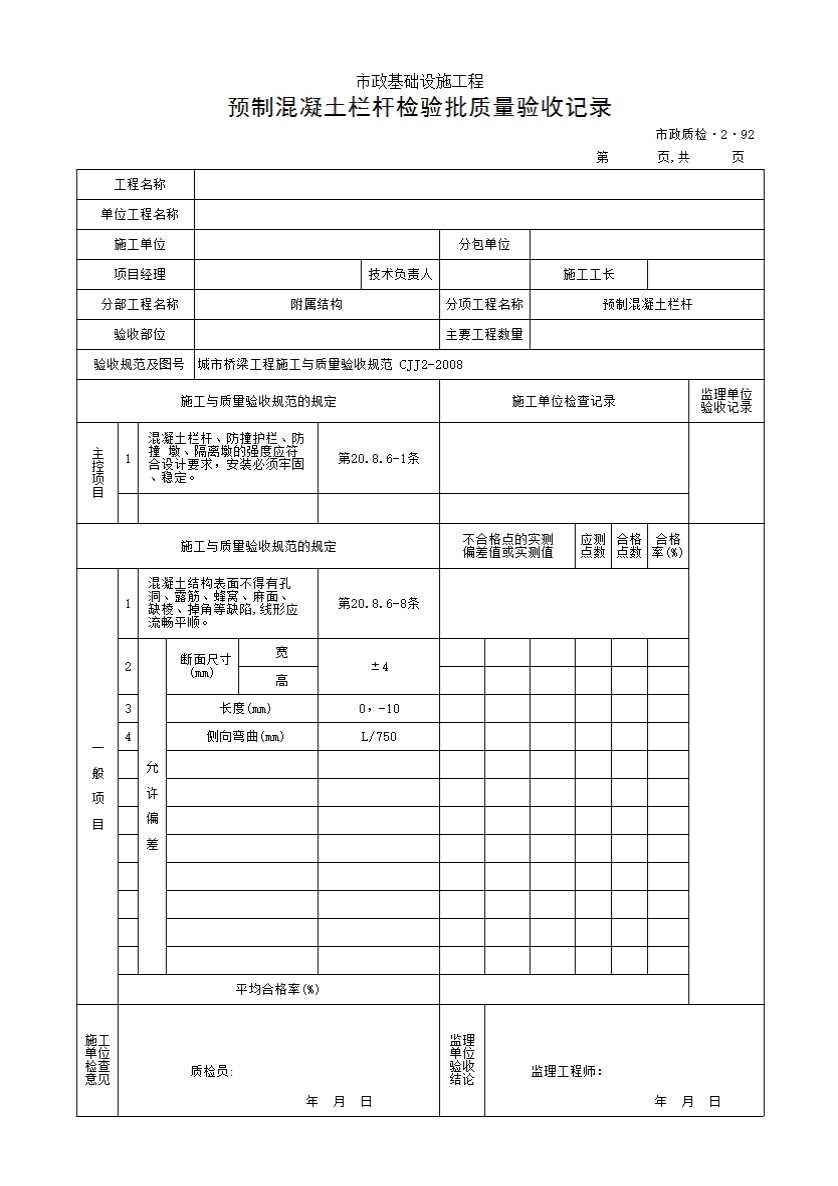

预制混凝土栏杆检验批质量验收记录
本表适用于市政桥梁工程及其它工程构筑物预制混凝土栏杆检验批的质量检查验收。
一、主控项目
第20.8.6条第1款混凝土栏杆、防撞护栏、防撞墩、隔离墩的强度应符合设计要求，安装必须牢固、稳定。
检查数量:全数检查。
检查方法:观察、检查混凝土试件强度试验报告。
第20.8.6条第2款金属栏杆、防护网的品种、规格应符合设计要求，安装必须牢固。
检查数量:全数检查。
检查方法:观察、用钢尺量、检查产品合格证、检查进场检验记录、用焊缝量规检查。
二、一般项目
第20.8.6条第3款预制混凝土栏杆允许偏差应符合表20.8. 6-1的规定。栏
杆安装允许偏差应符合表20. 8.6-2的规定。
表20.8.6-1预 制混凝土栏杆允许偏差
|
项目 |
允许偏差 （mm） |
检验频率 |
检查方法 |
||
|
范围 |
点数 |
||||
|
断面尺寸 |
宽 |
±4 |
每件(抽查10%，且不少于5件) |
1 |
用钢尺量 |
|
高 |
1 |
||||
|
长度 |
0，-10 |
1 |
用钢尺量 |
||
|
侧向弯曲 |
L/750 |
1 |
沿构件全长拉线用钢尺量(L为构件长度) |
||
表20.8.6-2栏杆安装 允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检查方法 |
||
|
范围 |
点数 |
||||
|
直顺度 |
扶手 |
4 |
每跨侧 |
1 |
用10m线和钢尺量 |
|
垂直度 |
栏杆柱 |
3 |
每柱(抽查10%) |
2 |
用垂线和钢尺量，顺、横桥轴方向各1点 |
|
栏杆间距 |
±3 |
每柱(抽查10%) |
1 |
用钢尺量 |
|
|
相邻栏杆扶手高差 |
有柱 |
4 |
每柱(抽查10%) |
||
|
无柱 |
2 |
||||
|
栏杆平面偏位 |
4 |
每30m |
1 |
用经纬仪和钢尺量 |
|
注:现场浇筑的栏杆、扶手和钢结构栏杆、扶手的允许偏差可按本款执行。
第20.8.6条第4款金属栏杆、防护网必须按设计要求作防护处理，不得漏涂、剥落。
检查数量:抽查5%。
检验方法:观察、用涂层测厚检查。
第20.8.6条第7款防护网安装后，网面应平整，无明显翘曲、凹凸现象。
检查数量:全数检查。
检验方法:观察。
第20.8.6条第8款混凝土结构表面不得有孔洞、 露筋、蜂窝、麻面、缺棱、
掉角等缺陷，线形应流畅平顺。
检查数量:全数检查。
检验方法:观察。
第20.8.6条第9款防护设施伸缩缝必须全部贯通，并与主梁伸缩缝相对应。
检查数量:全数检查。
检查方法:观察。
