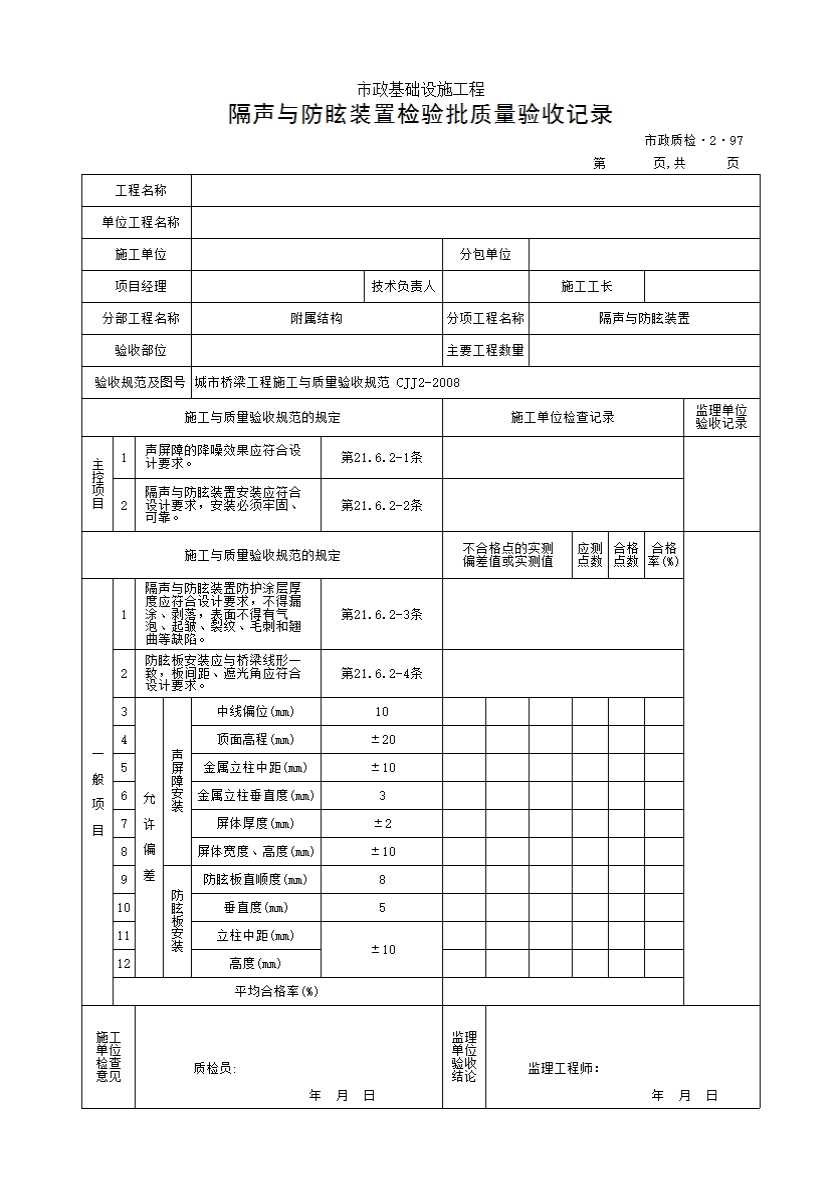

隔声与防眩装置检验批质量验收记录
本表适用于市政桥梁工程隔声与防眩装置检验批的质量检查验收。
一、主控项目
第21.6.2条第1款声屏障的降噪效 果应符合设计要求。
检查数量和检查方法:按环保或设计要求方法检测。
第21.6.2条第2款隔声与防眩装置安装应符合设计要求，安装必须牢固、可靠。
检查数量:全数检查。
检查方法:观察、用钢尺量、用焊缝量规检查、手扳检查、
检查施工记录。
二、一般项目
第21.6.2条第3款隔声与防眩装置防护涂层厚度应符合设计要求，不得漏涂、剥落，表面不得有气泡、起皱、裂纹、毛刺和翘曲等缺陷。
检查数量:抽查20%，且同类构件不少于3件。
检验方法:观察、涂层测厚仪检查。
第21.6.2条第4款防眩板安装应与桥梁线形一- 致，板间距、遮光角应符合
设计要求。
检查数量:全数检查。
检验方法:观察、用角度尺检查。
第21.6.2条第5款声屏障安装允许偏差应符合表21. 6.2-1的规定。
表21.6.2-1声屏障安装 允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检查方法 |
|
|
范围 |
点数 |
|||
|
中线偏差 |
10 |
每柱(抽查30%) |
1 |
用经纬仪和钢尺量 |
|
顶面高程 |
±20 |
每柱(抽查30%) |
1 |
用水准仪测量 |
|
金属立柱中距 |
±10 |
每处(抽查30% ) |
用钢尺量 |
|
|
金属立柱垂直度 |
3 |
每柱(抽查30%) |
2 |
用垂线和钢尺量，顺、横桥各1点 |
|
屏体厚度 |
±2 |
每处(抽查15%) |
1 |
用游标卡尺量 |
|
屏体宽度、高度 |
±10 |
每处(抽查15%) |
1 |
用钢尺量 |
第21.6.2条第6款防眩板安装允许偏差应符合表21. 6. 2-2的规定。
表21.6. 2-2防眩板安装允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检查方法 |
|
|
范围 |
点数 |
|||
|
防眩板直顺度 |
8 |
每跨侧 |
1 |
用10m线和钢尺量 |
|
垂直度 |
5 |
每柱(抽查10% ) |
2 |
用垂线和钢尺量，顺、横桥各1点 |
|
立柱中距 |
±10 |
每处(抽查10%) |
1 |
用钢尺量 |
|
高度 |
||||
