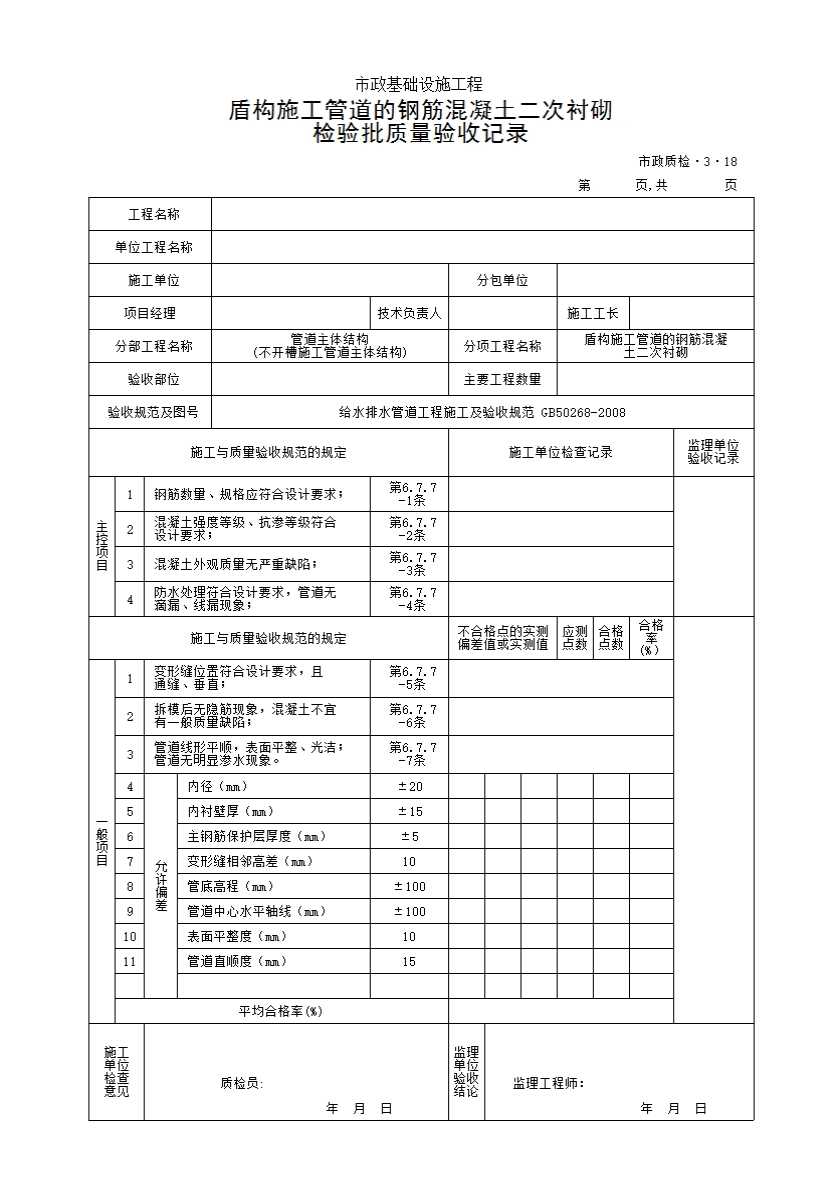

盾构施工管道的钢筋混凝土二次衬砌检验批质量验收记录
6．7．7 盾构施工管道的钢筋混凝土二次衬砌应符合下列规定：
主控项目
1 钢筋数量、规格应符合设计要求；
检查方法：检查每批钢筋的质量保证资料和进场复验报告。
2 混凝土强度等级、抗渗等级符合设计要求；
检查方法：检查混凝土抗压强度、抗渗试块报告；
检查数量：同一配合比，每连续浇筑一次混凝土为一验收批，应留置抗压、抗渗试块各1组。
3 混凝上外观质量无严重缺陷；
检查方法：按本规范附录G的规定逐段观察；检查施工技术资料。
4 防水处理符合设计要求，管道无滴漏、线漏现象；
检查方法：按本规范附录F第F．0．3条的规定观察；检查防水材料质量保证资料、施工记录、施工技术资料。
一般项目
5 变形缝位置符合设计要求，巳通缝、垂直；
检查方法：逐个观察。
6 拆模后无隐筋现象，混凝土不宜有一般质量缺陷；
检查方法：按本规范附录G的规定逐段观察；检查施工技术资料。
7 管道线形平顺，表面平整、光洁；管道无明显渗水现象；
检查方法：全数观察。
8 钢筋混凝土衬砌施工质量的允许偏差应符合表6.7.7的规定。
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
||
|
范围 |
点数 |
||||
|
1 |
内径 |
±20 |
每榀 |
不少于1点 |
用钢尺量测 |
|
2 |
内衬壁厚 |
±15 |
不少于2点 |
||
|
3 |
主钢筋保护层厚度 |
±5 |
不少于1点 |
||
|
4 |
变形缝相邻高差 |
10 |
不少于1点 |
||
|
5 |
管底高程 |
±100 |
不少于1点 |
用水准仪测量 |
|
|
6 |
管道中心水平轴线 |
±100 |
用经纬仪测量 |
||
|
7 |
表面平整度 |
10 |
沿管道轴向用 2m直尺量测 |
||
|
8 |
管道直顺度 |
15 |
每20m |
不少于点 |
沿管道轴向用 20m小线测 |
