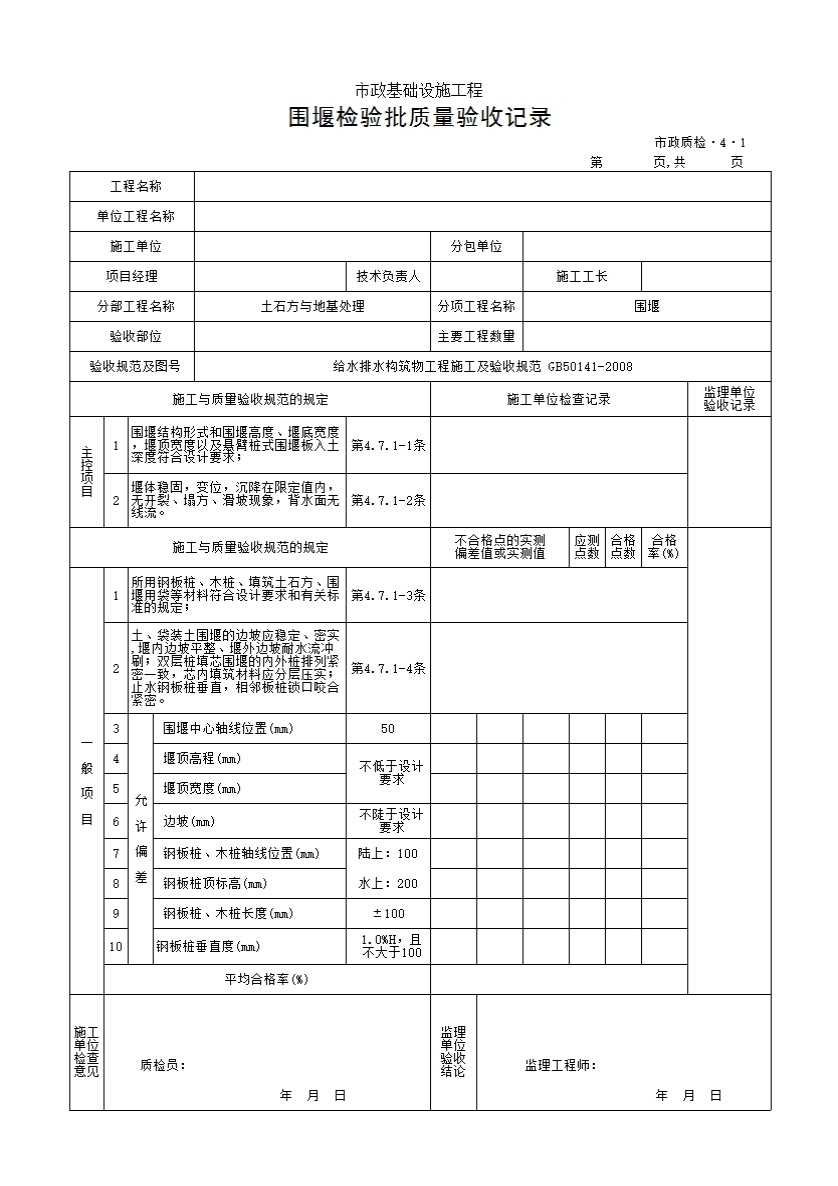

围堰检验批质量验收记录
4．7．1 围堰应符合下列规定：
一、主控项目
4.7.1.1 围堰结构形式和围堰高度、堰底宽度、堰顶宽度以及悬臂桩式围堰板桩入土深度符合设计要求；
检查方法：观察，检查施工记录、测量记录。
4.7.1.2 堰体稳固，变位、沉降在限定值内。无开裂、塌方、滑坡现象，背水面无线流；
检查方法：观察，检查施工记录、监测记录。
二、一般项目
4.7.1.3 所用钢板桩、木桩、填筑土石方、围堰用袋等材料符合设计要求和有关标准的规定；
检查方法：观察；检查钢板桩、编织袋、石料等的出厂合格证；检查材料进场验收记录、土质鉴定报告。
4.7.1.4 土、袋装土围堰的边坡应稳定、密实，堰内边坡平整、堰外边坡耐水流冲刷；双层桩填芯围堰的内外桩排列紧密一致，芯内填筑材料应分层压实；止水钢板桩垂直，相邻板桩锁口咬合紧密；
检查方法：观察；检查施工记录。
4.7.1.5 围堰施工允许偏差应符合表4．7．1的规定。
表4.7.1围堰施工允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
||
|
范围 |
点数 |
||||
|
1 |
围堰中心轴线位置 |
50 |
每10m |
1 |
用经纬仪、钢尺量 |
|
2 |
堰顶高程 |
不低于设计要求 |
水准仪测量 |
||
|
3 |
堰顶宽度 |
不低于设计要求 |
钢尺量 |
||
|
4 |
边坡 |
不陡于设计要求 |
钢尺量 |
||
|
5 |
钢板桩、木桩轴线位置 |
陆上: 100; 水上200 |
用经纬仪、钢尺量 |
||
|
6 |
钢板桩顶标高 |
陆上: 100; 水上200 |
每20根 |
1 |
水准仪测量 |
|
7 |
钢板桩、木桩长度. |
±100 |
钢尺量 |
||
|
8 |
钢板桩垂直度 |
1.0%H, 且不大于100 |
线锤及直尺量 |
||
注：H指钢板桩的总长度，mm。
