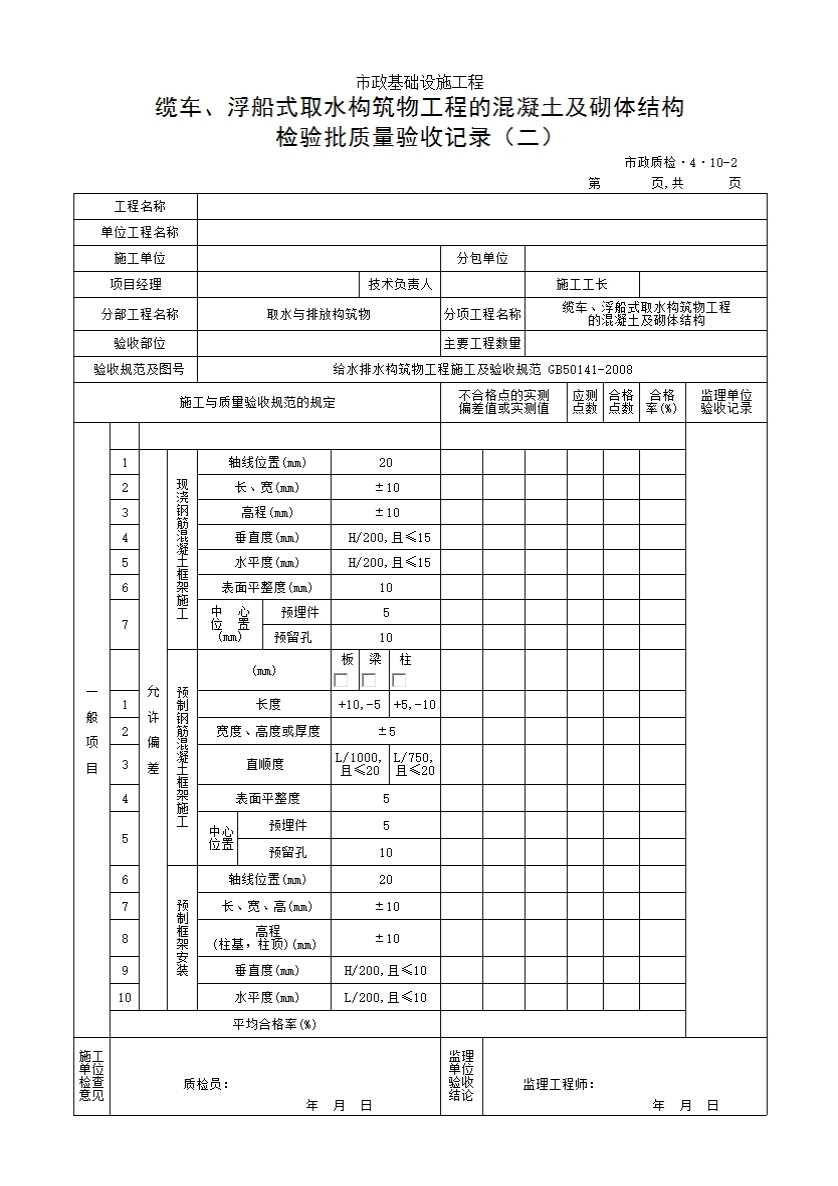

缆车、浮船式取水构筑物工程的混凝土及砌体结构检验批质量验收记录(二)

填写规范

5．7．8 缆车、浮船式取水构筑物工程的混凝土及砌体结构应符合下列规定：

一、主控项目
5.7.8.1 所用的原材料、砖石砌块、构件应符合国家有关标准规定和设计要求；
检查方法：检查产品的出厂质量合格证、出厂检验报告和进场复验报告。
5.7.8.2 混凝土强度、砌筑砂浆强度应符合设计要求；
检查方法：检查混凝土结构的抗压、抗冻试块报告，检查砌筑砂浆的抗压强度试块报告。
5.7.8.3 水下基床抛石、反滤层和垫层的铺设范围、厚度应符合设计要求；构筑物结构类型、斜坡道上预制框架装配连接形式、摇臂管支墩数量与布置方式等应符合设计要求；结构稳定、位置正确，无沉降、位移、变形等现象；
检查方法：观察(水下部分潜水员检查)；检查施工记录、测量记录、监测记录。
5.7.8.4 混凝土结构外光内实，外观质量无严重缺陷；砌体结构砌筑完整、灰缝饱满，无明显裂缝、通缝等现象；斜坡道的坡度、水平度满足铺轨要求；
检查方法：观察；检查施工资料。
二、一般项目
5.7.8.5 混凝土结构外观质量不宜有一般缺陷，砌体结构砌筑齐整、缝宽均匀一致；
检查方法：观察；检查技术资料。
5.7.8.6 缆车、浮船接管车斜坡道现浇混凝土及砌体结构施工的允许偏差应符合表5．7．8—1的规定。

表5.7.8-1缆车、浮船接管车斜坡道的现浇混凝土和砌体结构施工允许偏差

检查项目			允许偏差（mm）	检查数量		检查方法
检查项目			允许偏差（mm）	范围	点数	检查方法
1	轴线位置		20	每10m	2	用经纬仪测量
2	长度		±L/200		2	用钢尺量测
3	宽度		±20		1	用钢尺量测
4	厚度		±10		2	用钢尺量测
5	高程	设计枯水位以上	±10		2	用水准仪测量
6	高程	设计枯水位以下	±30		2	用水准仪测量
7	中心位置	预埋件	5	每处	1	用钢尺量测
8	中心位置	预留件	10	每处	1	用钢尺量测
9	表面平整度		10	每10m	1	用2m直尺、塞尺量测

注: L为斜坡道总长度(mm)。.

5.7.8.7缆车、浮船接管车斜坡道上现浇钢筋混凝土框架施工的允许偏差应符合表5.7.8--2的规定。

表5.7.8-2缆车、浮船接管车斜坡道.上现浇钢筋混凝土框架施工允许偏差

检查项目		允许偏差（mm）	检查数量		检查方法
检查项目		允许偏差（mm）	范围	点数	检查方法
1	轴线位置	20	每座	2	用经纬仪测量
2	长、宽	±10	每座	各3	用钢尺量长、宽
3	高程	±10	每座	4	用水准仪测量
4	垂直度	H/200，且≤15	每座	4	铅垂配合钢尺量测
5	水平度	L/200，且≤15	每座	4	用钢尺量测

续表5.7.8-2

检查项目			允许偏差（mm）	检查数量		检查方法
检查项目			允许偏差（mm）	范围	点数	检查方法
6	表面平整度		10	每座	4	用2m直尺、塞尺量测
7	中心位置	预埋件	5	每件	1	用钢尺量测
8	中心位置	预留件	10	每洞	1	用钢尺量测

注:（1）H为柱的高度(mm);（2） L为单梁或板的长度(mm).

5.7.8.8缆车、浮船接管车斜坡道上预制钢筋混凝土框架施工的允许偏差应符合表5.7.8--3的规定。

表5.7.8-3缆车、浮船接管车斜坡道上预制钢筋混凝土框架施工允许偏差

检查项目			允许偏差（mm）			检查数量		检查方法
检查项目			板	梁	柱	范围	点数	检查方法
1	长度		+10，-5	+10，-5	+5，-10	每件	1	用钢尺量测
2	宽度、高度或厚度		±5	±5	±5	每件	各1	用钢尺量宽度、高度或厚度
3	直顺度		L/1000, 且≤20	L/750, 且≤20	L/750, 且≤20	每件	1	用钢尺量测
4	表面平整度		5	5	5	每件	1	用2m直尺、塞尺量测
5	中心位置	预埋件	5	5	5	每件	1	用钢尺量测
5	中心位置	预留孔	10	10	10	每洞	1	用钢尺量测

注: L为构件长度(mm).

5.7.8.9缆车、浮船接管车斜坡道.上预制框架安装的允许偏差应符合表5.7. 8-4的规定。

5.7.8.10缆车、浮船接管车斜坡道上钢筋混凝土轨枕、梁及轨道安装应符合表5.7.8-5的规定。

表5.7.8-4缆车、浮船接管车斜坡道上预制框架安装允许偏差

检查项目		允许偏差（mm）	检查数量		检查方法
检查项目		允许偏差（mm）	范围	点数	检查方法
1	轴线位置	20	每座	2	用经纬仪测量
2	长、宽、高	±10	每座	各3	用钢尺量长、宽
3	高程（柱基，柱顶）	±10	每座	4	用水准仪测量
4	垂直度	H/200，且≤10	每座	4	垂球配合钢尺检查
5	水平度	L/200，且≤10	每座	4	用钢尺量测

注:（1）H 为柱的高度(mm) ;（2）L 为单梁或板的长度(mm)。

表5.7.8-5缆车、浮船接管车斜坡道上轨枕、梁及轨道安装尺寸要求

检查项目			允许偏差（mm）	检查数量		检查方法
检查项目			允许偏差（mm）	范围	点数	检查方法
1	钢筋混凝土轨枕、轨梁	轴线位置	10	每10m	2	用经纬仪测量
2		高程	+2，-5		2	用水准仪测量
3		中心线间距	±5		1	用钢尺量测
4		接头高差	5	每处	1	用靠尺量测
5		轨梁柱跨间对角线差	15	每跨	2	用钢尺量测
6	轨道	轴线位置	5	每根轨	2	用经纬仪测量
7		高程	±2		2	用水准仪测量
8		同一横截面上两轨高差	2		2	用水准仪测量
9		两轨内距	±2		2	用钢尺量测
10		钢轨接头左、右、上三面错位	1		3	用靠尺、钢尺量测

5.7.8.11摇臂管钢筋混凝土支墩施工的允许偏差应符合表5.7. 8-6的规定。

表5.7.8-6摇臂管钢筋混凝土支墩施工允许偏差

检查项目			允许偏差（mm）	检查数量		检查方法
检查项目			允许偏差（mm）	范围	点数	检查方法
1	轴线位置		20	每墩	1	用经纬仪测量
2	长、宽或直径		±20	每墩	1	用钢尺量测
3	曲线部分的半径		±10	每墩	1	用钢尺量测
4	顶面高程		±10	每墩	1	用水准仪测量
5	顶面平整度		10	每墩	1	用水准仪测量
6	中心位置	预埋件	5	每墩	1	用钢尺量测
7	中心位置	预留孔	10	每墩	1	用钢尺量测
