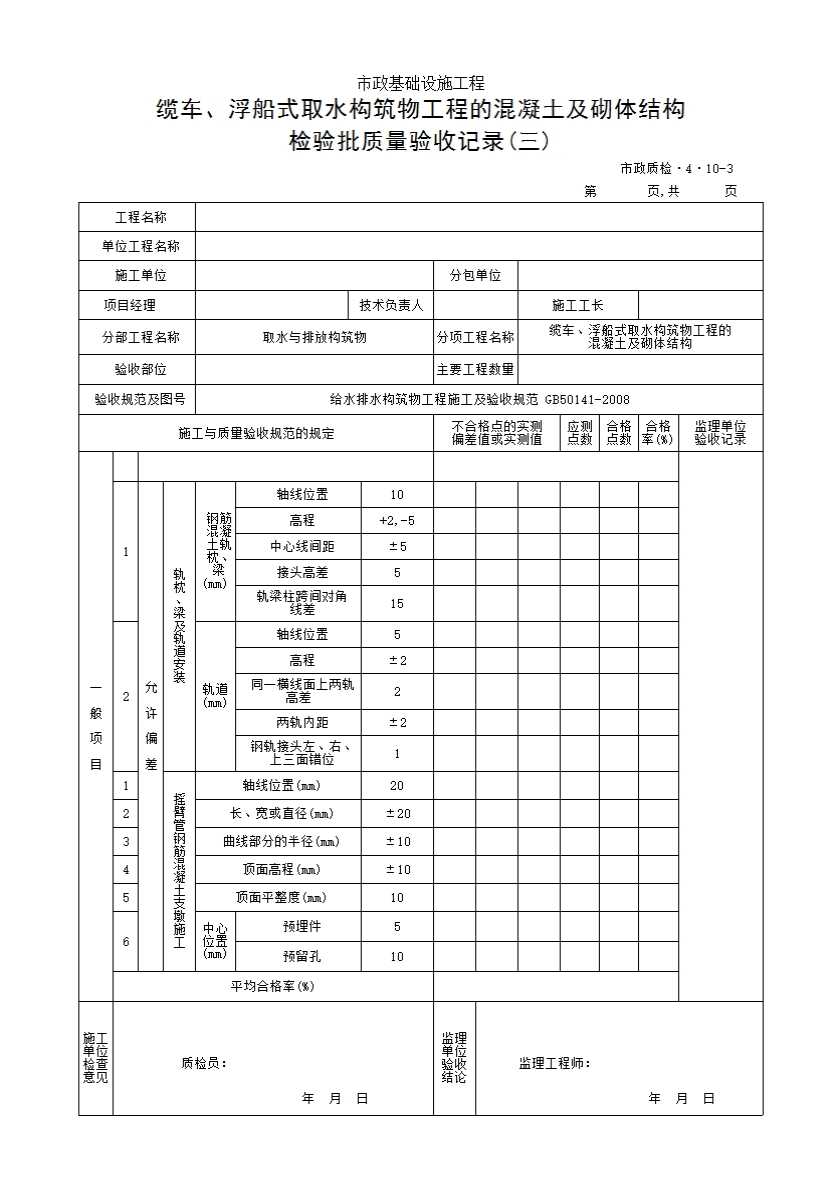

缆车、浮船式取水构筑物工程的混凝土及砌体结构检验批质量验收记录(三)
5．7．8 缆车、浮船式取水构筑物工程的混凝土及砌体结构应符合下列规定：
一、主控项目
5.7.8.1 所用的原材料、砖石砌块、构件应符合国家有关标准规定和设计要求；
检查方法：检查产品的出厂质量合格证、出厂检验报告和进场复验报告。
5.7.8.2 混凝土强度、砌筑砂浆强度应符合设计要求；
检查方法：检查混凝土结构的抗压、抗冻试块报告，检查砌筑砂浆的抗压强度试块报告。
5.7.8.3 水下基床抛石、反滤层和垫层的铺设范围、厚度应符合设计要求；构筑物结构类型、斜坡道上预制框架装配连接形式、摇臂管支墩数量与布置方式等应符合设计要求；结构稳定、位置正确，无沉降、位移、变形等现象；
检查方法：观察(水下部分潜水员检查)；检查施工记录、测量记录、监测记录。
5.7.8.4 混凝土结构外光内实，外观质量无严重缺陷；砌体结构砌筑完整、灰缝饱满，无明显裂缝、通缝等现象；斜坡道的坡度、水平度满足铺轨要求；
检查方法：观察；检查施工资料。
二、一般项目
5.7.8.5 混凝土结构外观质量不宜有一般缺陷，砌体结构砌筑齐整、缝宽均匀一致；
检查方法：观察；检查技术资料。
5.7.8.6 缆车、浮船接管车斜坡道现浇混凝土及砌体结构施工的允许偏差应符合表5．7．8—1的规定。
表5.7.8-1缆车、浮船接管车斜坡道的现浇混凝土和砌体结构施工允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
1 |
轴线位置 |
20 |
每10m |
2 |
用经纬仪测量 |
|
|
2 |
长度 |
±L/200 |
2 |
用钢尺量测 |
||
|
3 |
宽度 |
±20 |
1 |
用钢尺量测 |
||
|
4 |
厚度 |
±10 |
2 |
用钢尺量测 |
||
|
5 |
高程 |
设计枯水位以上 |
±10 |
2 |
用水准仪测量 |
|
|
6 |
设计枯水位以下 |
±30 |
2 |
用水准仪测量 |
||
|
7 |
中心位置 |
预埋件 |
5 |
每处 |
1 |
用钢尺量测 |
|
8 |
预留件 |
10 |
1 |
用钢尺量测 |
||
|
9 |
表面平整度 |
10 |
每10m |
1 |
用2m直尺、塞尺量测 |
|
注: L为斜坡道总长度(mm)。.
5.7.8.7缆车、浮船接管车斜坡道上现浇钢筋混凝土框架施工的允许偏差应符合表5.7.8--2的规定。
表5.7.8-2缆车、 浮船接管车斜坡道.上现浇钢筋混凝土框架施工允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
||
|
范围 |
点数 |
||||
|
1 |
轴线位置 |
20 |
每座 |
2 |
用经纬仪测量 |
|
2 |
长、宽 |
±10 |
每座 |
各3 |
用钢尺量长、宽 |
|
3 |
高程 |
±10 |
每座 |
4 |
用水准仪测量 |
|
4 |
垂直度 |
H/200，且≤15 |
每座 |
4 |
铅垂配合钢尺量测 |
|
5 |
水平度 |
L/200，且≤15 |
每座 |
4 |
用钢尺量测 |
续表5.7.8-2
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
6 |
表面平整度 |
10 |
每座 |
4 |
用2m直尺、塞尺量测 |
|
|
7 |
中心位置 |
预埋件 |
5 |
每件 |
1 |
用钢尺量测 |
|
8 |
预留件 |
10 |
每洞 |
1 |
用钢尺量测 |
|
注:（1）H为柱的高度(mm);（2） L为单梁或板的长度(mm).
5.7.8.8缆车、浮船接管车斜坡道上预制钢筋混凝土框架施工的允许偏差应符合表5.7.8--3的规定。
表5.7.8-3缆车、浮船接管车斜坡道上预制钢筋混凝土框架施工允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||||
|
板 |
梁 |
柱 |
范围 |
点数 |
||||
|
1 |
长度 |
+10，-5 |
+10，-5 |
+5，-10 |
每件 |
1 |
用钢尺量测 |
|
|
2 |
宽度、高度 或厚度 |
±5 |
±5 |
±5 |
每件 |
各1 |
用钢尺量宽度、高度或厚度 |
|
|
3 |
直顺度 |
L/1000, 且≤20 |
L/750, 且≤20 |
L/750, 且≤20 |
每件 |
1 |
用钢尺量测 |
|
|
4 |
表面平整度 |
5 |
5 |
5 |
每件 |
1 |
用2m直尺、塞尺量测 |
|
|
5 |
中心位置 |
预埋件 |
5 |
5 |
5 |
每件 |
1 |
用钢尺量测 |
|
预留孔 |
10 |
10 |
10 |
每洞 |
1 |
用钢尺量测 |
||
注: L为构件长度(mm).
5.7.8.9缆车、浮船接管车斜坡道.上预制框架安装的允许偏差应符合表5.7. 8-4的规定。
5.7.8.10缆车、浮船接管车斜坡道上钢筋混凝土轨枕、梁及轨道安装应符合表5.7.8-5的规定。
表5.7.8-4缆车、 浮船接管车斜坡道上预制框架安装允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
||
|
范围 |
点数 |
||||
|
1 |
轴线位置 |
20 |
每座 |
2 |
用经纬仪测量 |
|
2 |
长、宽、高 |
±10 |
每座 |
各3 |
用钢尺量长、宽 |
|
3 |
高程（柱基，柱顶） |
±10 |
每座 |
4 |
用水准仪测量 |
|
4 |
垂直度 |
H/200，且≤10 |
每座 |
4 |
垂球配合钢尺检查 |
|
5 |
水平度 |
L/200，且≤10 |
每座 |
4 |
用钢尺量测 |
注:（1）H 为柱的高度(mm) ;（2）L 为单梁或板的长度(mm)。
表5.7.8-5缆车、 浮船接管车斜坡道上轨枕、梁及轨道安装尺寸要求
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
1 |
钢筋混凝土轨枕、轨梁 |
轴线位置 |
10 |
每10m |
2 |
用经纬仪测量 |
|
2 |
高程 |
+2，-5 |
2 |
用水准仪测量 |
||
|
3 |
中心线间距 |
±5 |
1 |
用钢尺量测 |
||
|
4 |
接头高差 |
5 |
每处 |
1 |
用靠尺量测 |
|
|
5 |
轨梁柱跨间 对角线差 |
15 |
每跨 |
2 |
用钢尺量测 |
|
|
6 |
轨道 |
轴线位置 |
5 |
每根轨 |
2 |
用经纬仪测量 |
|
7 |
高程 |
±2 |
2 |
用水准仪测量 |
||
|
8 |
同一横截面上 两轨高差 |
2 |
2 |
用水准仪测量 |
||
|
9 |
两轨内距 |
±2 |
2 |
用钢尺量测 |
||
|
10 |
钢轨接头左、右、上三面错位 |
1 |
3 |
用靠尺、钢尺量测 |
||
5.7.8.11摇臂管钢筋混凝土支墩施工的允许偏差应符合表5.7. 8-6的规定 。
表5.7.8-6摇臂管钢筋混凝土支墩施工允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
1 |
轴线位置 |
20 |
每墩 |
1 |
用经纬仪测量 |
|
|
2 |
长、宽或直径 |
±20 |
每墩 |
1 |
用钢尺量测 |
|
|
3 |
曲线部分的半径 |
±10 |
每墩 |
1 |
用钢尺量测 |
|
|
4 |
顶面高程 |
±10 |
每墩 |
1 |
用水准仪测量 |
|
|
5 |
顶面平整度 |
10 |
每墩 |
1 |
用水准仪测量 |
|
|
6 |
中心位置 |
预埋件 |
5 |
每墩 |
1 |
用钢尺量测 |
|
7 |
预留孔 |
10 |
每墩 |
1 |
用钢尺量测 |
|
