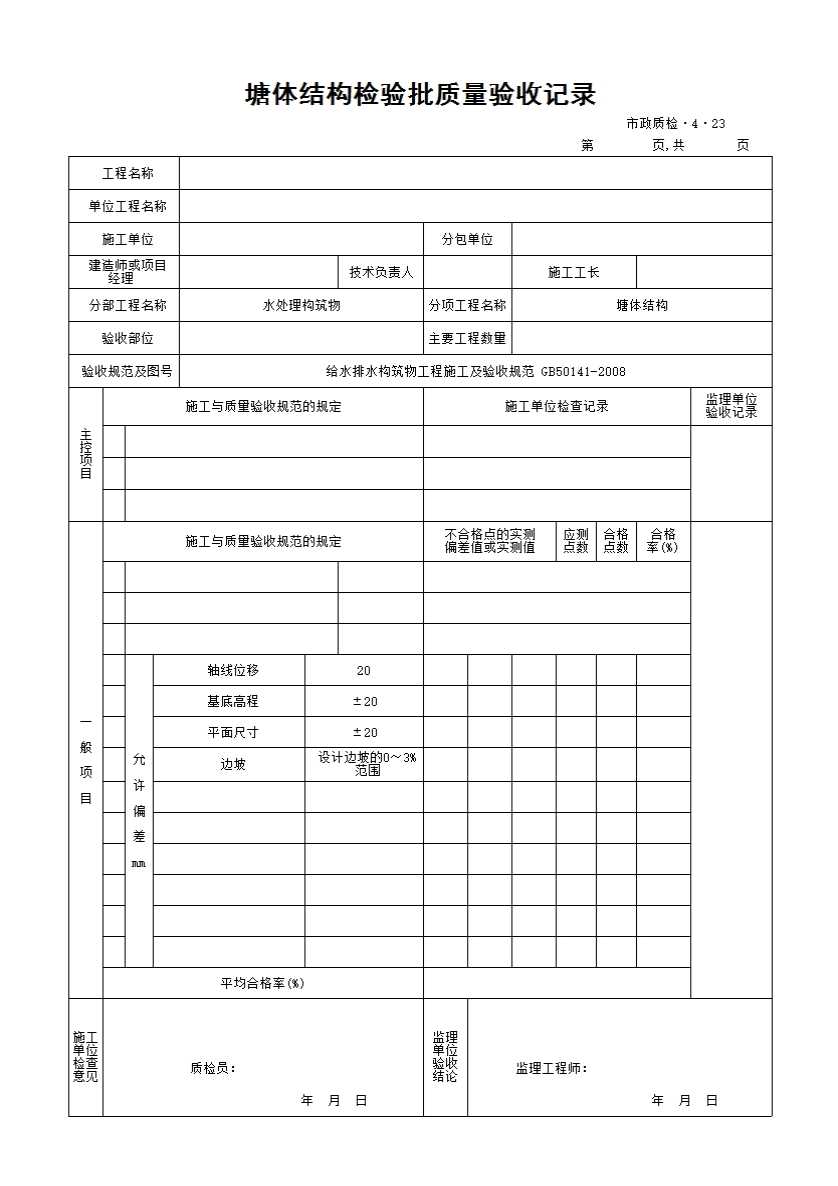

塘体结构检验批质量验收记录

填写规范

6．8．10 塘体结构应符合下列规定：
6.8.10.1 基槽应符合本规范第4．7．2、4．7．4条等的规定，且基槽开挖允许偏差应符合表6．8．10的规定；

4．7．2 基坑开挖应符合下列规定：
一、主控项目
4.7.2.1 基底不应受浸泡或受冻；天然地基不得扰动，超挖；
检查方法：观察；检查地基处理资料、施工记录。
4.7.2.2 地基承载力应符合设计要求；
检查方法：检查验基(槽)记录；检查地基处理或承载力检验报告、复合地基承载力检验报告、工程桩承载力检验报告。
检查数量：
1)同类型、同处理工艺的地基：不应少于3点；
1000m²以上工程，每100m²至少应有1点；
3000m²以上工程，每300m²至少应有1点；每个独立基础下不应少于1点，条形基础槽，每20延米应有1点；
2)同类型、同工艺的复合地基：不少于总数的1％，且不应少于3处；有单桩检验要求时，不少于总数的1％，且至少3根；
3)同类型、同工艺的工程基础桩承载力和桩身质量：承载力：采用静载荷试验时，不少于总数的1％，且不应少于3根；当总数少于50根时，不应少于2根；采用高应变动力检测时，不少于总数的2％，且不应少于5根；
桩身质量：灌注桩，不少于总数的30％，且不应少于20根；其他桩，不少于总数的20％，且不应少于10根。
4.7.2.3 基坑边坡稳定、围护结构安全可靠，无变形、沉降、位移，无线流现象；基底无隆起、沉陷、涌水(砂)等现象；
检查方法：观察；检查监测记录、施工记录。
二、一般项目
4.7.2.4 基坑边坡护坡完整，无明显渗水现象；围护墙体排列整齐，钢板桩咬合紧密，混凝土墙体结构密实、接缝严密，围檩与支撑牢固可靠；
检查方法：观察；检查施工记录、监测记录。
4.7.2.5 基坑开挖允许偏差应符合表4．7．2的规定。

表4.7.2基坑开挖允许偏差

项目	检查项目		允许偏差（mm）	检查数量		检查方法
				范围	点数
1	平面位置		≤50	每轴	4	经纬仪测量，纵横各二点
2	高程	土方	±20	每25m²	1	5mX5m方格网挂线尺量
		石方	+20、-200
3	平面尺寸		满足设计要求	每座.	8	用钢尺量测，坑底、坑顶各4点
4	放坡开挖的边坡坡度		满足设计要求	每边	4	用钢尺或坡度尺量测
5	多级放坡的平台宽度		+100、-50	每级	每边2	用钢尺量测
6	基底表面平整度		20	每25m²	1	用2m靠尺、塞尺量测

4．7．4 地基基础的地基处理、复合地基、工程基础桩的质量验收应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202的相关规定及本规范第4．7．2条的规定。有抗浮、抗侧向力要求的桩基应按设计要求进行试验。

表6.8.10塘体结构基槽开挖允许偏差

检查项目		允许偏差（mm）	检查数量		检查方法
检查项目		允许偏差（mm）	范围	点数	检查方法
1	轴线位移	20	每10m	1	用经纬仪测量
2	基底高程	±20	每10m	1	用水准仪测量
3	平面尺寸	±20	每10m	1	用钢尺量测
4	边坡	设计边坡的0~3%范围	每10m	1	用坡度尺测量

6.8.10.2 塘体结构质量应符合本规范第5．7．10条等的规定；对于钢筋混凝土工程，其模板、钢筋、混凝土、混凝土结构构筑物还应分别符合本规范第6．8．1、6．8．2、6．8．3和6．8．7条的规定。
