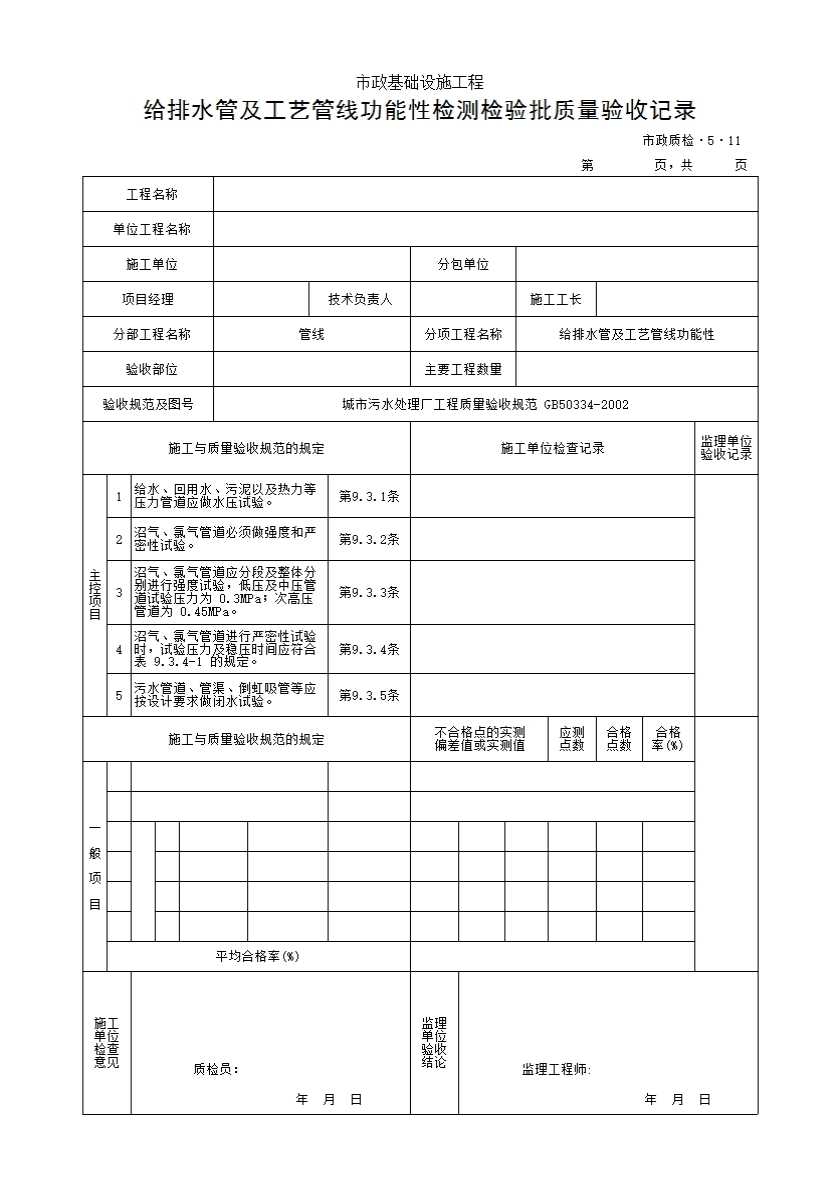

给排水管及工艺管线功能性检验批质量验收记录
9.3功能性检测
一、主控项目
9.3.1给水、回用水、污泥以及热力等压力管道应做水压试验。
检验方法:检查试验检测报告。
9.3.2沼气、氯气管道必须做强度和严密性试验。
检验方法:检查试验检测报告。
9.3.3沼气、氯气管道应分段及整体分别进行强度试验，低压及中压管道试验压力为0. 3MPa;次高压管道 为0.45MPa.
检验方法:检查施工记录及试验检测报告。.
注:向沼气、空气管道内打压缩空气达到规定的压力后，用涂肥皂水的方法，
对接口逐个进行检查，无漏气为合格。
9.3.4沼气、氯气管道进行严密性试验时，试验压力及稳压时间应符合表9.3.4-1的规定。
表9.3.4-1管道严密性试验压力及试验稳压时间规定
|
实验压力(Mpa) |
实验稳定时间(h) |
||
|
管道类别 |
压力 |
管径(mm) |
稳压时间(h) |
|
低压及中压管道 |
0.1 |
＜300 |
6 |
|
300~500 |
9 |
||
|
次高压管道 |
0.3 |
＞500 |
12 |
检验方法:在管道内打人压缩空气至试验压力，稳压24h后，再进行压力降观测，允许压力降值应符合表9.3.4-2
表9.3.4-2管道严密性试验24h的允许压力降值
|
管道公称直径(mm) |
150 |
200 |
250 |
300 |
350 |
|
允许压力降值(Mpa) |
0.064 |
0.048 |
0.038 |
0.032 |
0.027 |
|
管道公称直径(mm） |
400 |
450 |
500 |
600 |
700 |
|
允许压力降值(Mpa) |
0.024 |
0.021 |
0.019 |
0.016 |
0.013 |
9.3.5污水管道、管渠、倒虹吸管等应按设计要求做闭水试验。
检验方法:检查施工记录及闭水试验报告。
