1.适用范围

钻孔桩施工过程中必须作此记录。

2.执行标准

《城市桥梁工程施工与质量验收规范》CJJ 2;《公路桥涵施工技术规范》JTG/T F50;《建筑地基基础工程施工质量验收标准》GB 50202等。以最新颁布的规范、标准为准。

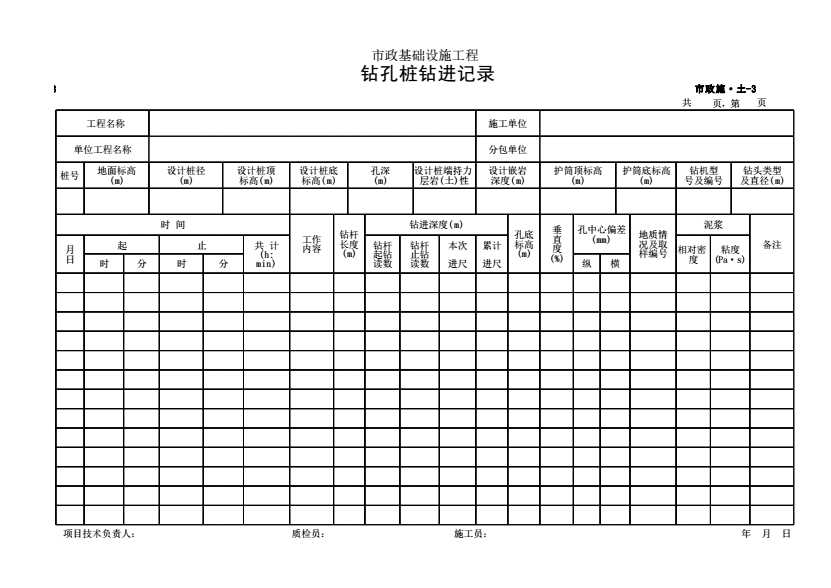

3.表内填写提示

桩号:与设计图或自编桩位平面图桩号致。

地面标高: 桩开钻前实测标高。

设计桩径、设计桩项标高、设计桩底标高:按设计图纸要求填写。

孔深:地面标高一设计桩底标高。

设计桩端持力层岩(土)性、设计嵌岩深度:按设计图纸要求填写。如摩擦桩设深度(m)栏打”/”。

护筒顶标高、护筒底标高: 按实测结果填写。

钻机型号:按桩机的铭牌填写。

钻机编号:按自编的桩机号填写。

钻头类型及直径:按桩机实际选用的钻头填写。

记录时间:一 般两小时记录一次(工作内容发生变化时或地质发生变化时需加密记录次数)。

工作内容:按实际发生的探孔、埋设护筒、钻进、停钻、修机、加杆等情况填写，加杆时应写明杆长。

钻杆长度:为每次加杆总长度。

钻杆起钻读数:除第一栏填开钻前钻盘至杆顶读数外，其余为上栏钻杆停钻读数+加杆长度。

钻杆止钻读数:实测时钻盘至杆顶读数。

本次进尺:钻杆起钻读数-钻杆止钻读数。

累计进尺:每次进尺累加。

孔底标高:地面标高-累计进尺。

垂直度:终孔及施工过程有检测时按实测值填写。

孔中心偏差:桥轴线或路线前进或构筑物长边方向的偏差为纵向偏差， 其垂直方向的偏差为横向偏差，终孔及施工过程有检测时按实测值填写。

取样编号及地质情况:按钻孔过程实际取出的岩样性状如实填写，取样编号为流水号。

泥浆相对密度及黏度:正常钻进时每台班不少于两次，凡有停钻的应分别记录停、复钻时的实测结果。

备注:填写施工中出现的异常情况(如遇流沙、溶洞、塌孔等)时的标高范围及处理方法，监理工程师应在本栏目内签名确认。当有监理工程师在钻进过程中对所取岩样进行样分析时，也应在本栏目内签名确认。
