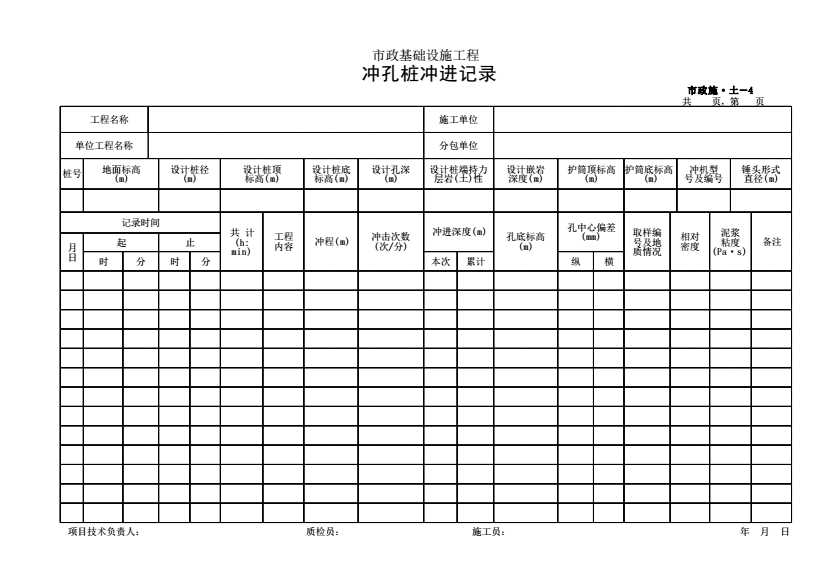

1.适用范围

冲孔桩施工过程中必须作此记录。

2.执行标准

《城市桥梁工程施工与质量验收规范》CJJ 2;《公路桥涵施 工技术规范》JTG/T F50;《建筑地基基础工程施工质量验收标准》GB 50202等 。以最新颁布的规范、标准为准。

3.表内填写提示

桩号:与设计图或自编桩位平面图桩号一致。

地面标高:桩开钻前实测标高。

设计桩径、设计桩项标高、 设计桩底标高:按设计图纸要求填写。

设计孔深:地面标高-设计桩底标高。

设计桩端持力层岩(土)性、设计嵌岩深度:按设计图纸要求填写。如摩擦桩设深度(m)栏打/”。

冲机型号:按桩机的铭牌填写。

冲机编号:按自编的桩机号填写。

锤头形式直径:按桩机实际选用的锤头填写。

记录时间:一般两小时记录一次。

工作内容:按实际发生的探孔、埋设护简、冲进、停冲、修机等情况填写。

冲程:锤底至桩底距离。

冲击次数:记录时段冲锤平均每分钟按冲程的起落次数。

冲进深度: 记录进尺，工作内容发生变化时或地质发生变化时需加密记录次数。

累计冲进深度:每时段进尺深度累加。

孔底标高:地面标高一累计冲进深度。

孔中心偏差:桥轴线或路线前进或构筑物长边方向的偏差为纵向偏差，其垂直方向的偏差为横向偏差， 终孔及施工过程有检测时按实测值填写。

取样编号及地质情况:按冲孔过程实际取出的岩样性状如实填写，取样编号为流水号。

泥浆相对密度及黏度:正常钻进时每台班不少于两次，凡有停冲的应分别记录停、复钻时的实测结果。

备注:填写施工中出现的异常情况(如遇流沙、溶洞、塌孔等)时的标高范围及处理方法， 监理工程师应在本栏目内签名确认。当有监理工程师在冲进过

程中对所取岩样进行样分析时，也应在本栏目内签名确认。
