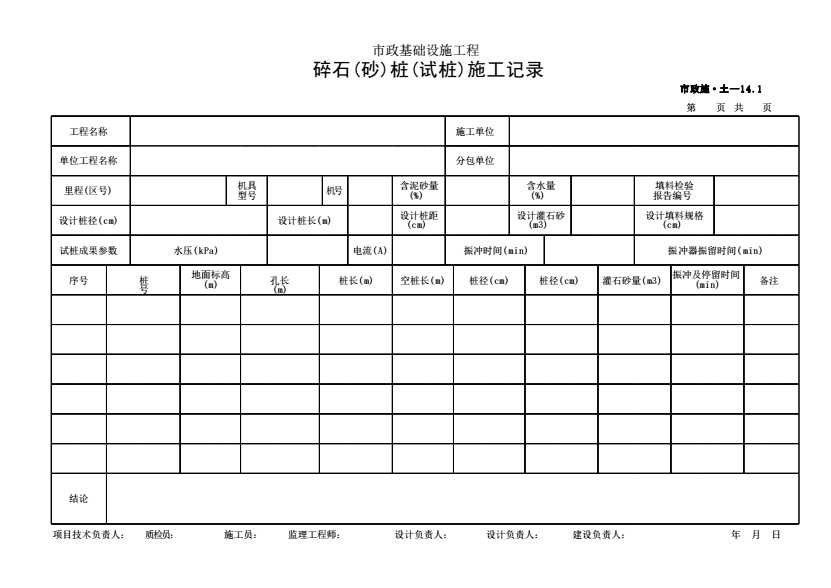

1.适用范围

本表用于对市政设施的碎石(砂)桩施工过程进行记录碎石(砂)桩规模施工前，应会同相关方按设计参数进行试桩，确定相关施工参数后指导施工。

碎石(砂)桩一般在进行软土路基、地基加固以及改善士体承载力等场合使用。

2.执行标准

《城镇道路工程施工 与质量验收规范》CJJ 1;《公路软土地基路堤设计与施工技术细则》JTG/T D31-02; 《建筑地基基础工程施工质量验收标准 》GB50202等。以最新颁布的规范、标准为准。

3.表内填写提示

里程(区号) :本机本天施工的桩所在的里程区域。

机具型号:按桩机的铭牌填写。

机号:施工桩机的编号。

含砂泥量: 该批次石(砂)检验时测出的含量。

含水量:当天施工前现场实测石(砂)的含水量。

填料检验报告编号:试验室试验报告编号。

试桩施工记录设计桩径、设计桩长、设计桩距、设计灌石(砂)量、设计填料规格:按设计图纸要求填写。工艺试验一般不小于5条。

施工记录各参数，按工艺试验后各验收方商定的数据填写。

序号:为本机当天施工的流水号。

桩号:与设计图或自编桩位平面图桩号一致。

地面标高:桩位置的实测标高。

孔长:指地面到桩尖的深度。

桩长:实际填充碎石(砂)的长度。

直径:按实际用尺量度后填写。

桩距:指与邻近桩最大至最小距离。

灌石(砂)量:本桩实际填充碎石(砂)的料的量。

振冲及停留时间:指振冲机从地面起钻至填料后振冲器留结束的合计时间。

备注:填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。

(如此表用于工艺试桩记录时，需增加设计、勘察、监理、业主签名)
