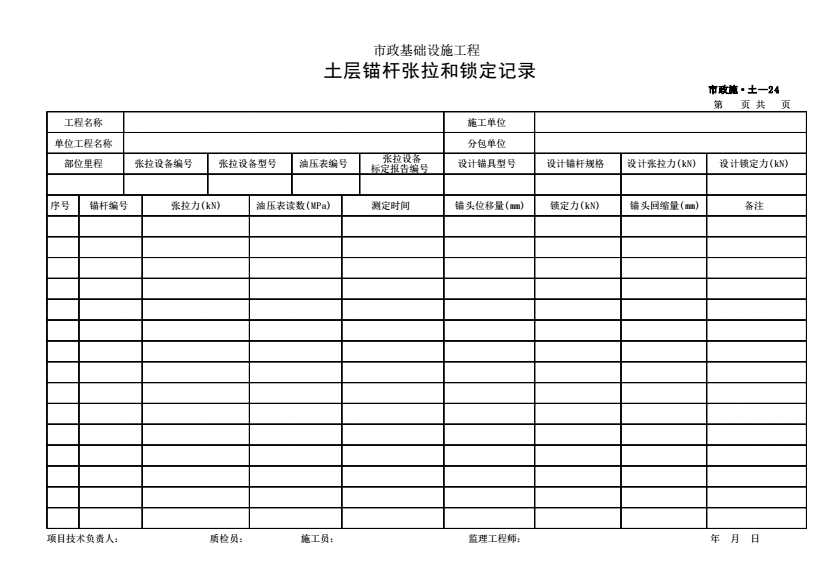

1.适用范围

土层锚杆张拉与锁定施工必须用本表作施工记录。

2.执行标准

《 城市桥梁工程施工与质量验收规范》CJJ 2;《公路桥涵施工技术规范》JTG/T F50;《建筑地基基础工程施工质量验收标准 》GB 50202; 《混凝土结构工程施工质量验收规范》GB 50204等。以最新颁布的规范、标准为准。

3.表内填写提示

部位里程:本机本天施工的锚杆所在的部位及里程范围。

张拉设备编号:按自编的设备编号或标识铭牌填写。

张拉设备型号:按设备的铭牌填写。

油压表编号:按表的铭牌填写。

张拉设备标定报告编号:法定计量检测单位对张拉设备标定的报告编号。

设计锚具型号、设计锚杆规格、设计张拉力、设计锁定力:按设计图纸要求填写。

序号:为本机当天施工的流水号。

锚杆编号:杆号与设计图或自编锚杆杆位图一致。

张拉力:施加于锚杆实际拉力。

油压表读数: 锁锚前的压力表读数。

锚头位移量:锚杆张拉前的实测长度一锚杆张拉后的实测长度。

锁定力:施加于锚杆实际锁定力。

锚头回缩量:锚杆锁定前实测的锚杆长度-锚杆锁定后实测的锚杆长。

备注:填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。
