1.适用范围

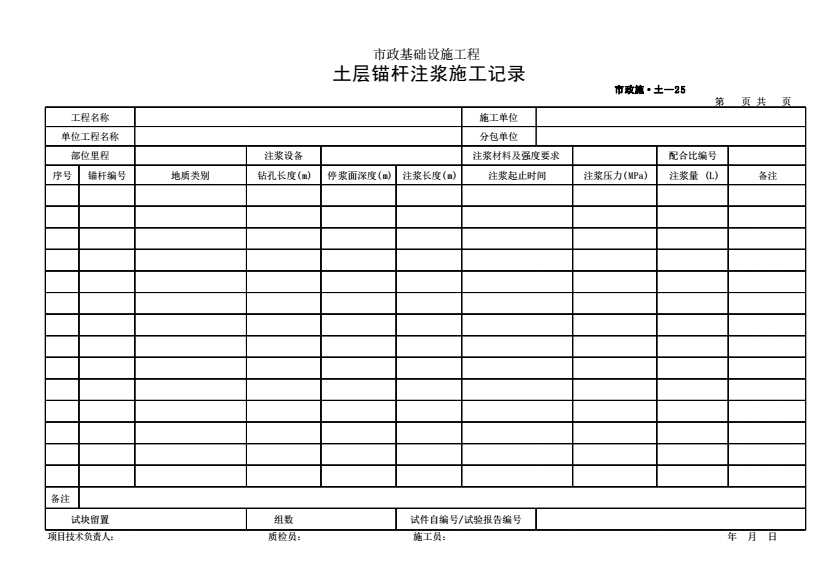

土层锚杆注浆施工必须用本表作施工记录。

2.执行标准

《城市桥梁工程施工与质量验收规范》CJJ 2;《公路桥涵施工技术规范》JTG/T F50;《建筑地基基础工程施工 质量验收标准》GB 50202; 《混凝土结构工程施工质量验收规范》GB 50204等 。以最新颁布的规范、标准为准。

3.表内填写提示

部位里程:本机本天施工的锚杆所在的部位及里程范围。

注浆设备:根据所用设备名称填写。

注浆材料及强度要求:按设计图要求填写。

配合比编号:填写由具有相应资质试验室提供的注浆材料配合比设计报告编号。

序号:为当天施工的流水号。

锚杆编号:杆号与设计图或自编锚杆杆位图一致。

地质类别:根据锚杆施工段的实际土质填写。

钻孔长度:土层面钻至终孔的长度(跟土层锚杆钻孔施工记录表-致)。

停浆面深度: 实测土层面至压浆面的长度。

注浆长度:钻孔长度-停浆面深度。

注浆起止时间:指开始注浆至停止注浆的时间。

注浆压力:按压力表停止注浆时数据填写。

注浆量:流量计显示的累计注浆量。

备注:填写施工过程中出现的问题、处理情况及需要补充说明的其他内容。
