1.适用范围

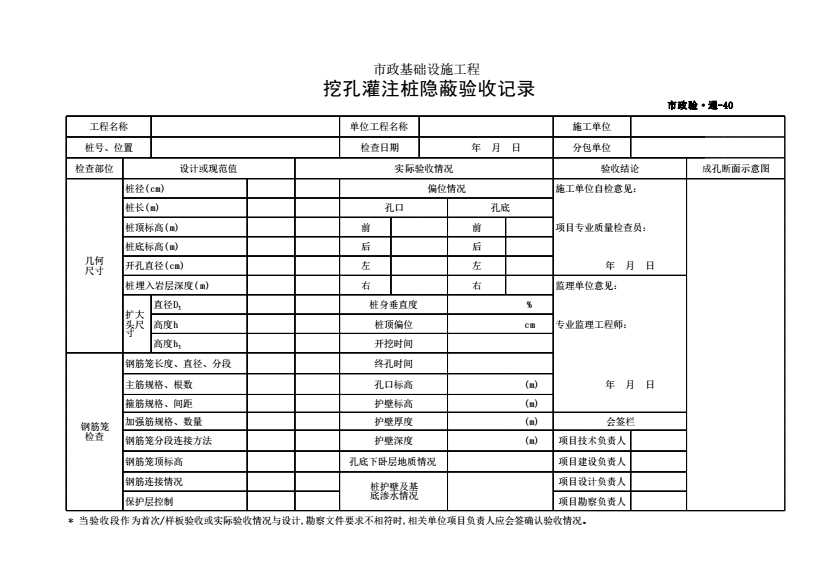

本表是挖孔灌注桩在灌注混凝土前进行隐蔽验收时的记录，此表每根桩填写-张表。 挖孔灌注桩的质量验收还需填写对应检验批质量验收记录。

2.表内填写提示

1)桩的设计几何尺寸:各项数值按设计图纸提供的数值填写;桩成孔几何尺寸:各项数值均按建设单位(或专业监理工程师)组织隐蔽验收时的实测数据填写。

2)桩的偏位情况:按成孔后实际量取的孔口和孔底的偏差值填写。

3)桩身垂直度=用锤球测量桩项形心与桩底形心的实测偏位值+实际桩长。

4)桩顶偏位:桩顶标高处实际形心与桩项设计形心的偏位值，一般不得大于100m。

5)孔口标高、护壁标高、护壁厚度、护壁深度、桩护壁及基底渗水情况:按实际验收时的实测结果填写。

6)桩底下卧层地质情况:按实际桩底的地质情况填写，如中风化岩或微风化岩等。

7)开、终孔时间:按施工的实际开挖孔、终孔时间填写。

8)钢筋笼检查:同市政验.通-39表的说明。

9)成孔断面示意图:要注明岩质变化各个界面标高及其对应的岩性。

10)施工单位根据企业自检结果写出自检意见，并由项目负责人(或驻地负责人)亲笔签名。

11) 专业监理工程师必须根据组织隐蔽验收时的检查结果填写监理意见并亲笔签名。

12)当实际桩长(终孔标高)与设计文件规定值的误差超过验收规范的允许值或第一根桩隐蔽验收时 ,必须通知项目设计、勘察负责人参加隐蔽验收并签名确认。
