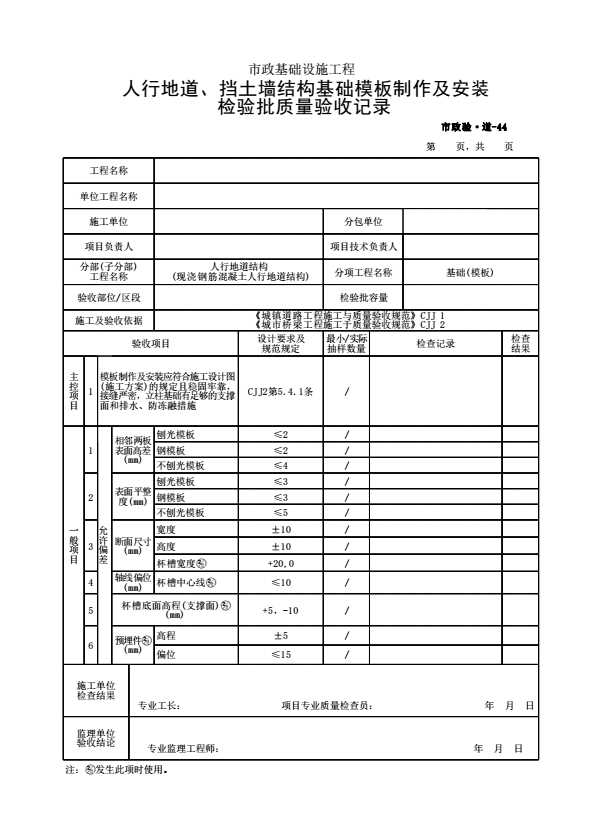

市政验道-44 人行地道、挡土墙结构基础模板制作及安装检验批质量验收记录
本表适用于市政道路工程的人行地道、 挡土墙结构或其它附属构筑物基础模板制作及安装检验批的质量检查验收。
一、主控项目
CJJ2第5.4.1模板、支架和拱架制作及安装应符合施工设计图(施工方案的规定，且稳固牢靠,接缝严密，立柱基础有足够的支撑面和排水、防冻融措施。
检查数量:全数检查。
检验方法:观察和用钢尺量。检查施工记录。
二、一般项目
14. 2. 3 模板的制作、安装与拆除应符合国家现行标准《城市桥梁工程施工与质量验收规范》CJJ 2的有关规定外，尚应符合下列规定：
1 基础模板安装允许偏差应符合表14．2．3-1的规定。
表14. 2. 3-1 基础模板安装允许偏差
|
项目 |
允许偏差（mm) |
检验频率 |
检验方法 |
||
|
范围 |
点数 |
||||
|
相邻两板表面高差 |
刨光膜板 |
≤2 |
20m |
2 |
用塞尺量 |
|
钢模板 |
|||||
|
不刨光膜板 |
≤4 |
||||
|
表面平整度 |
刨光膜板 |
≤3 |
20m |
4 |
用2m直尺、塞尺量 |
|
钢模板 |
|||||
|
不刨光膜板 |
≤5 |
||||
|
断面尺寸 |
宽度 |
±10 |
20m |
2 |
用钢尺量 |
|
高度 |
±10 |
||||
|
杯槽宽度① |
+20 |
||||
|
轴线偏位 |
杯槽中间线① |
≤10 |
20m |
1 |
用经纬线测量 |
|
杯槽底面高程（支撑面）① |
+5 |
20m |
1 |
用水准仪测量 |
|
|
预埋件① |
高程 |
±5 |
每个 |
1 |
用水准仪测量，用钢尺量 |
|
偏位 |
≤15 |
||||
注：①发生此项时使用。
