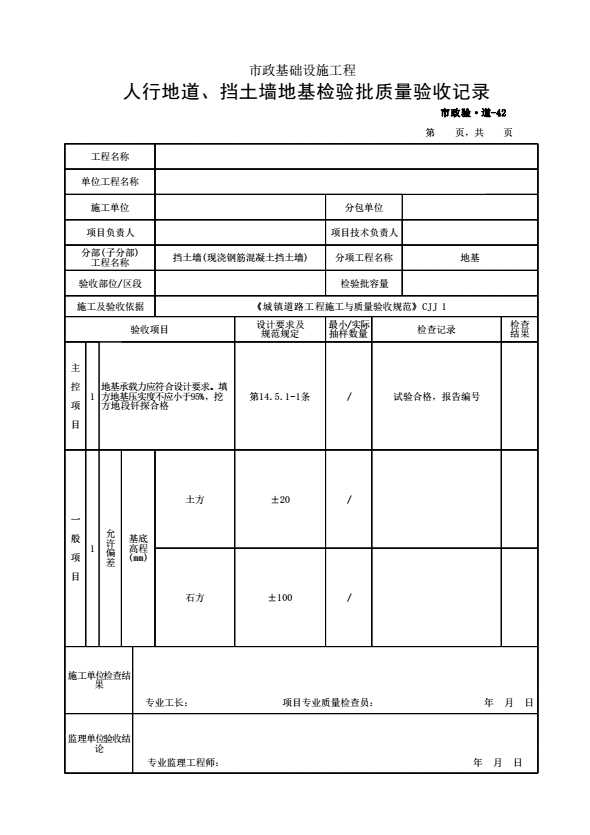

市政验道-42 人行地道、挡土墙地基检验批质量验收记录
本表适用于市政道路工程的人行地道、 挡土墙或其它附属构筑物地基检验批的质量检查验收。
14．5．1 现浇钢筋混凝土人行地道结构质量检验应符合下列规定：
一、主控项目
1 地基承载力应符合设计要求。填方地基压实度不应小于95％，挖方地段钎探合格。
检查数量：每个通道抽检3点。
检验方法：查压实度检验报告或钎探报告。
二、一般项目
15.6.3.5 砌筑挡土墙允许偏差应符合表15．6．3的规定。
表15．6．3 砌筑挡土墙允许偏差
|
项目 |
允许偏差、规定值 |
检验频率 |
检验方法 |
|||||
|
料石 |
块石、片石 |
预制块 |
范围 |
点数 |
||||
|
断面尺寸（mm） |
0 |
不小于设计规定 |
20m |
2 |
用钢尺量，上下各1点 |
|||
|
基底高程（mm） |
土方 |
±20 |
±20 |
±20 |
±20 |
2 |
用水准仪测量 |
|
|
石方 |
±100 |
±100 |
±100 |
±100 |
||||
|
顶面高程（mm） |
±10 |
±15 |
±20 |
±10 |
2 |
|||
|
轴线偏位（mm） |
≤10 |
≤15 |
≤15 |
≤10 |
2 |
用经纬仪测量 |
||
|
墙面垂直度 |
≤0. 5%H且≤20mm |
≤0. 5%H且≤30mm |
≤0. 5%H且≤30mm |
≤0. 5%H且≤20mm |
2 |
用垂线检测 |
||
|
平整度（mm） |
≤5 |
≤30 |
≤30 |
≤5 |
2 |
用2m直尺和塞尺量 |
||
|
水平缝平直度 （mm） |
≤10 |
- |
- |
≤10 |
2 |
用20m线和钢尺量 |
||
|
墙面坡度 |
不陡于设计规定 |
1 |
用坡度板检验 |
|||||
注：表中H为构筑物全高。
6 栏杆质量应符合本规范第15．6．1条的有关规定。
