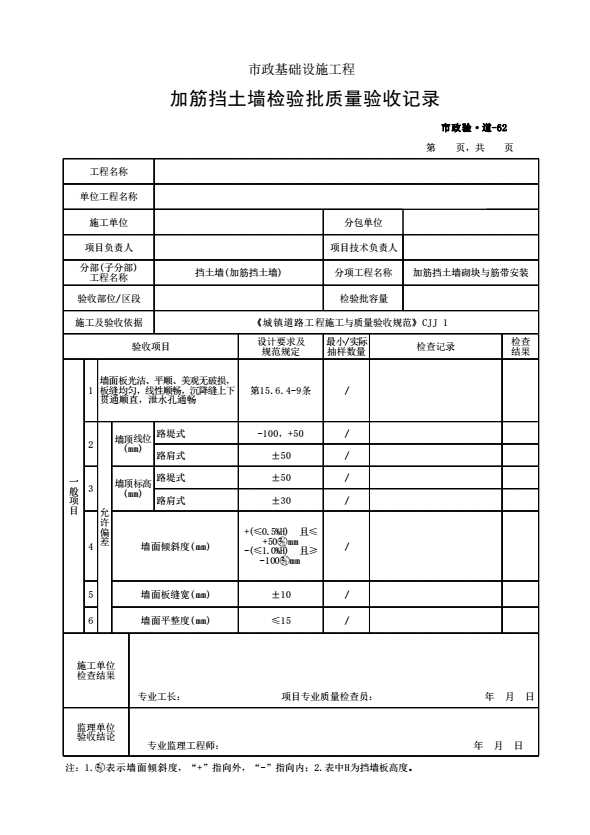

市政验道-62 加筋挡土墙检验批质量验收记录
填表说明
1.适用范围
本表适用于市政道路工程的加筋挡土墙检验批的质量检查验收。
2.表内填写提示
一般项目
15.6.4.9墙面板应光洁、平顺、美观无破损，板缝均匀，线形顺畅，沉降缝上下贯通顺直，泄水孔通畅。
检查数量:全数检查。
检验方法:观察。
15.6.4.10 加筋土挡土墙总体允许偏差应符合表15．6．4-2的规定。
表15．6．4-2 加筋土挡土墙总体允许偏差
|
项目 |
允许偏差 |
检验频率 |
检验方法 |
||
|
范围（m） |
点数 |
||||
|
墙顶线位 |
路堤式（mm） |
-100 |
20 |
3 |
用20m线和钢尺量见注① |
|
路肩式（mm） |
±50 |
||||
|
墙顶高程 |
路堤式（mm） |
±50 |
3 |
用水准仪测量 |
|
|
路肩式（mm） |
±30 |
||||
|
墙面倾斜度 |
十(≤0. 5%H)① |
2 |
用垂线或坡度板量 |
||
|
墙面板缝宽（mm） |
±10 |
5 |
用钢尺量 |
||
|
墙面平整度（mm） |
≤15 |
3 |
用2m直尺、塞尺量 |
||
注：l ①示墙面倾斜度“十”指向外、“—”指向内；
2 表中H为挡墙板高度。
