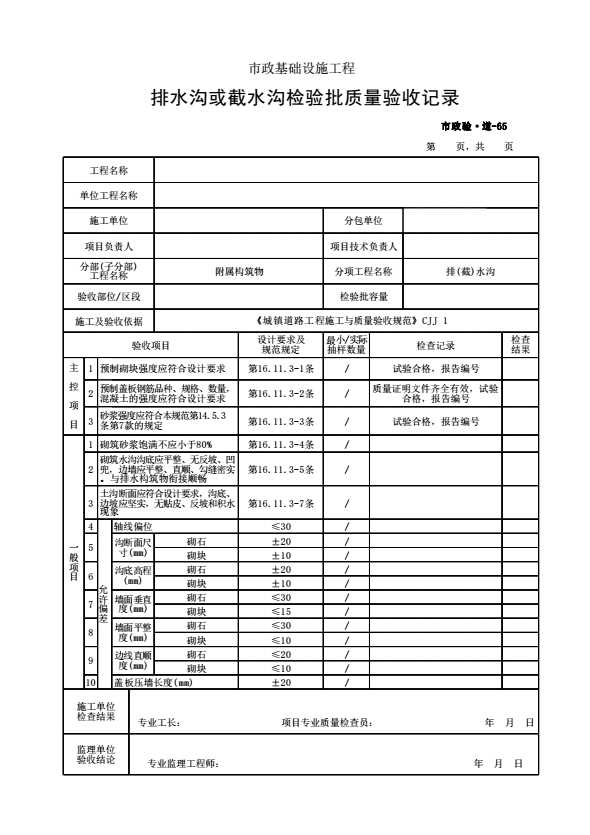

市政验道-65 排水沟或截水沟检验批质量验收记录
填表说明
1.适用范围
本表适用于市政道路工程的排水沟或截水沟检验批的质量检查验收。
2.表内填写提示
(1)主控项目
16.11.3.1预制砌块强度应符合设计要求。
检查数量: 每种、每检验批1组。
检验方法:查试验报告。
16.11.3.2预制盖板的钢筋品种、规格、数量，混凝土强度应符合设计要求。
检查数量:同类构件，抽查1/10。不少于3件。
检验方法:用钢尺量，查出厂检验报告。
16.11.3.3砂浆强度应符合CJJ 1第14.5. 3第7款的规定。
14.5.3.7 砂浆平均抗压强度等级应符合设汁规定，任—组试件抗压强度最低值不应低于设计强度的85%。
检查数量：同一配合比砂浆，每50m3砌体中，作1组（6块），不足50m3按l组计。
检验方法：查试验报告。
(2)一般项目
16.11.3.4砌筑砂浆饱满度不应小于80%。
检查数量:每100m或每班抽查不少于3点。
检验方法:观察。
16.11.3.5砌筑水沟沟底应平整、无反坡、凹兜、边墙应平整、直顺、勾缝密实。与排水构筑物衔接顺畅。
检查数量:全数检查。
检验方法:观察。
16.11.3.6 砌筑排水沟或截水沟允许偏差应符合表16．11．3的规定。
表16．11．3 砌筑排水沟或截水沟允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
||
|
范围（m) |
点数 |
||||
|
轴线偏位 |
≤30 |
100 |
2 |
用经纬仪和钢尺量 |
|
|
沟断面尺寸 |
砌石 |
±20 |
40 |
1 |
用钢尺量 |
|
砌块 |
±10 |
||||
|
沟底高程 |
砌石 |
±20 |
20 |
1 |
用水准仪测量 |
|
砌块 |
±10 |
||||
|
墙面垂直度 |
砌石 |
≤30 |
40 |
2 |
用垂线、钢尺量 |
|
砌块 |
≤15 |
||||
|
墙面平整度 |
砌石 |
≤30 |
2 |
用2m直尺、塞尺量 |
|
|
砌块 |
≤10 |
||||
|
边线直顺度 |
砌石 |
≤20 |
2 |
用20m小线和钢尺量 |
|
|
砌块 |
≤10 |
||||
|
盖板压墙长度 |
±20 |
2 |
用钢尺量 |
||
16.11.3.7土沟断面应符合设计要求，沟底、边坡应坚实，无贴皮、反坡和积水现象。
检查数量:全数检查。
