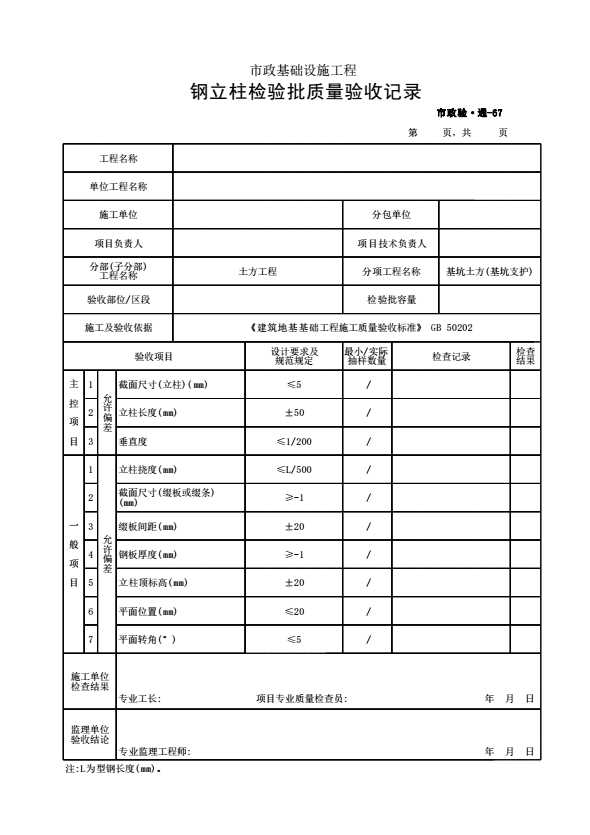

市政验通-67 钢立柱检验批质量验收记录
钢立柱检验批质量验收记录
一、检验批划分
按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。
二、主控一般项目
7.10.1 内支撑施工前，应对放线尺寸、标高进行校核。对混凝土支撑的钢筋和混凝土、钢支撑的产品构件和连接构件以及钢立柱的制作质量等进行检验。
7.10.2 施工中应对混凝土支撑下垫层或模板的平整度和标高进行检验。
7. 10.3 施工结束后，对应的下层土方开挖前应对水平支撑的尺寸、位置、标高、支撑与围护结构的连接节点、钢支撑的连接节点和钢立柱的施工质量进行检验。
7. 10.6 立柱桩的质量检验应符合本标准第5章的有关规定。钢立柱的质量检验应符合表7. 10.6的规定。
7. 10.6钢立柱的质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许偏差 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
截面尺寸（立柱） |
mm |
≤5 |
用钢尺量 |
|
2 |
立柱长度 |
mm |
±50 |
用钢尺量 |
|
|
3 |
垂直度 |
≤1/200 |
经纬仪测量 |
||
|
一般项目 |
1 |
立柱挠度 |
mm |
≤ |
用钢尺量 |
|
2 |
截面尺寸（缀板或缀条） |
mm |
≥-1 |
用钢尺量 |
|
|
3 |
缀板间距 |
mm |
±20 |
用钢尺量 |
|
|
4 |
钢板厚度 |
mm |
≥-1 |
用钢尺量 |
|
|
5 |
立柱顶标高 |
mm |
±20 |
水准测量 |
|
|
6 |
平面位置 |
mm |
≤20 |
用钢尺量 |
|
|
7 |
平面转角 |
° |
≤5 |
用量角器量 |
|
注：
L为型钢长度（mm）
