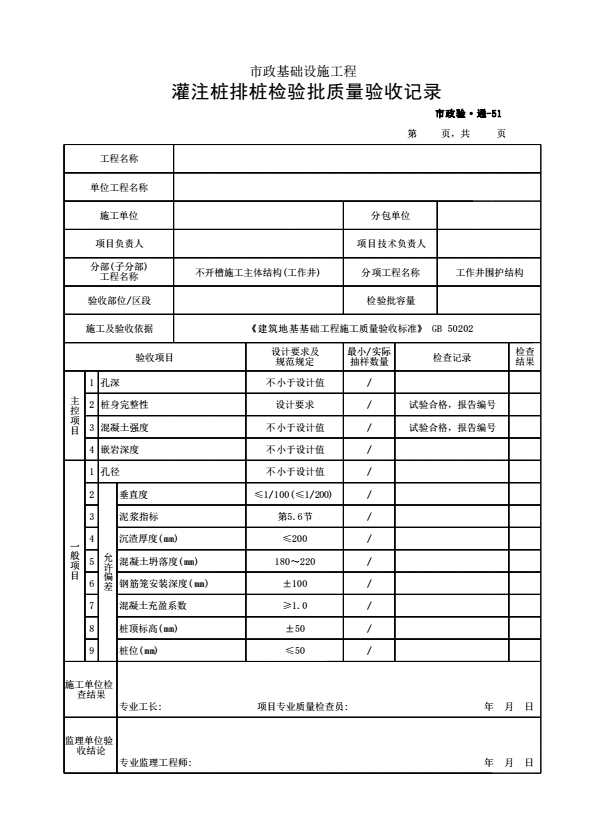

市政验通-51 灌注桩排桩检验批质量验收记录

一、检验批划分
按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目、一般项目

5.6.1 施工前应对水泥、砂、石子(如现场搅拌)、钢材等原材料进行检查,对施工组织设计中制定的施工顺序、监测手段(包括仪器、方法)也应检查。

5.6.2 施工中应对成孔、清渣、放置钢筋笼、灌注混凝土等进行全过程检查,人工挖孔桩尚应复验孔底持力层土(岩)性。嵌岩桩必须有桩端持力层的岩性报告。

5.6.3 施工结束后,应检查混凝土强度,并应做桩体质量及承载力的检验。

5.6.4 混凝土灌注桩的质量检验标准应符合表5.6.4-1、表5.6.4-2的规定。

表5.6.4-1混凝土灌注桩钢筋笼质检验标准(mm)

表5.6.4-2混凝土灌注桩质量检验标准(mm)

项	序	检查项目	允许偏差或允许值			检查方法
			单位		数值
主控项目	1	桩位	见本规范5.1.4			基坑开挖前量护筒，开挖后量桩中心
	2	孔深	mm		+300	只深不浅，用重锤测或则钻杆、套管长度，嵌岩桩应确保进入设许要求的嵌岩深度
	3	桩体质量检验	按基桩检测技术规范。如钻芯取样，大直径嵌岩桩应钻至桩尖下50mm			按基桩检测技术规范
	4	混凝土强度	设计要求			试件报告或钻芯取样送检
	5	承载力	按基桩检测技术规范			按基桩检测技术规范
一般项目	1	垂直度	见本规范5.1.4			测大管或钻杆，或用超声波探测干施工时吊垂球
	2	桩径	见本规范5.1.4			井径仪或超声波检测，干施工时吊垂球
	3	泥浆比重（粘土或沙性土中）	1.15-1.20			用比重计测，清孔后在距孔底50cm处取样
	4	泥浆面标高（高于地下水位）	m	0.5-1.0		目测
	5	沉渣厚度：端承桩摩擦桩	mm mm	≤50 ≤150		用沉渣仪或重锤测量
	6	混凝土塌落度：水下灌注干施工	mm mm	160-220 70-100		塌落度仪
	7	钢筋笼安装深度	mm	±100		用钢尺量
	8	混凝土充盈系数	＞1			检查每根桩的实际灌注量
	9	桩顶标高	mm	+30 -50		水准仪，需扣除桩顶浮浆及劣质桩体
