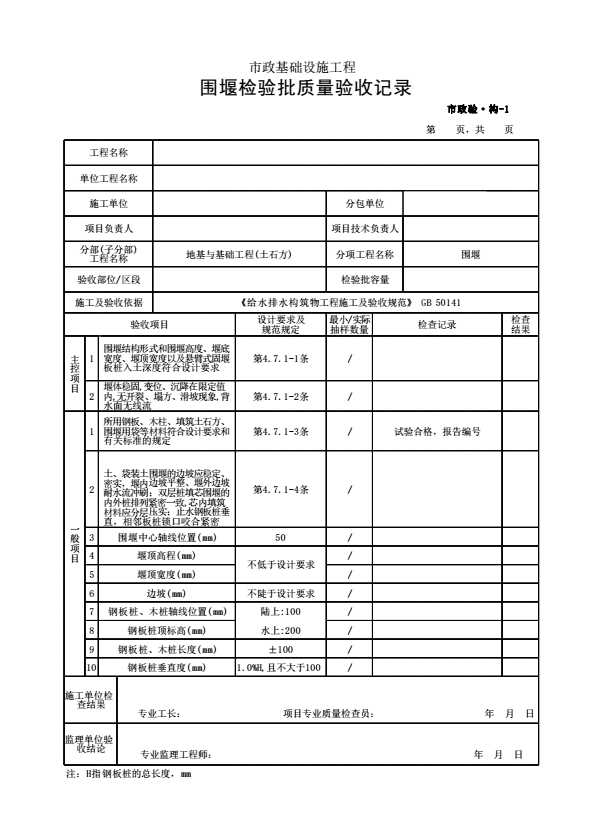

市政验构-1 围堰检验批质量验收记录

填写规范

4．7．1 围堰应符合下列规定：
主控项目
1 围堰结构形式和围堰高度、堰底宽度、堰顶宽度以及悬臂桩式围堰板桩入土深度符合设计要求；
检查方法：观察，检查施工记录、测量记录。
2 堰体稳固，变位、沉降在限定值内。无开裂、塌方、滑坡现象，背水面无线流；
检查方法：观察，检查施工记录、监测记录。
一般项目
3 所用钢板桩、木桩、填筑土石方、围堰用袋等材料符合设计要求和有关标准的规定；
检查方法：观察；检查钢板桩、编织袋、石料等的出厂合格证；检查材料进场验收记录、土质鉴定报告。
4 土、袋装土围堰的边坡应稳定、密实，堰内边坡平整、堰外边坡耐水流冲刷；双层桩填芯围堰的内外桩排列紧密一致，芯内填筑材料应分层压实；止水钢板桩垂直，相邻板桩锁口咬合紧密；
检查方法：观察；检查施工记录。
5 围堰施工允许偏差应符合表4．7．1的规定。

表4.7.1围堰施工允许偏差

检查项目		允许偏差（mm）	检查数量		检查方法
检查项目		允许偏差（mm）	范围	点数	检查方法
1	围堰中心轴线位置	50	每10m	1	用经纬仪、钢尺量
2	堰顶高程	不低于设计要求			水准仪测量
3	堰顶宽度	不低于设计要求			钢尺量
4	边坡	不陡于设计要求			钢尺量
5	钢板桩、木桩轴线位置	陆上: 100; 水上200			用经纬仪、钢尺量
6	钢板桩顶标高	陆上: 100; 水上200	每20根	1	水准仪测量
7	钢板桩、木桩长度.	±100			钢尺量
8	钢板桩垂直度	1.0%H, 且不大于100			线锤及直尺量

注：H指钢板桩的总长度，mm。
