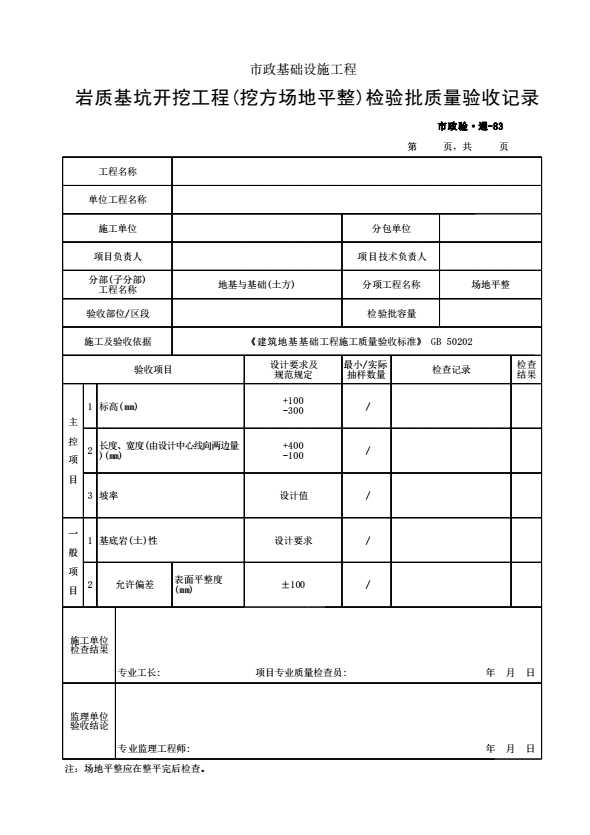

市政验通-83 岩质基坑开挖工程（挖方场地平整）检验批质量验收记录
9．2．1 施工前应检查支护结构质量、定位放线、排水和地下水控制系统，以及对周边影响范围内地下管线和建(构)筑物保护措施的落实，并应合理安排土方运输车辆的行走路线及弃土场。附近有重要保护设施的基坑，应在土方开挖前对围护体的止水性能通过预降水进行检验。
9．2．2 施工中应检查平面位置、水平标高、边坡坡率、压实度、排水系统、地下水控制系统、预留土墩、分层开挖厚度、支护结构的变形，并随时观测周围环境变化。
9．2．3 施工结束后应检查平面几何尺寸、水平标高、边坡坡率、表面平整度和基底土性等。
9．2．4 临时性挖方工程的边坡坡率允许值应符合表9．2．4的规定或经设计计算确定。
表9．2．4 临时性挖方工程的边坡坡率允许值
|
序 |
土的类别 |
边坡坡率(高:宽) |
|
|
1 |
砂土 |
不包括细砂、粉砂 |
1 : 1.25~1: 1.50 |
|
2 |
黏性土 |
坚硬 |
1：0.75~1:1.00 |
|
硬塑、可塑 |
1：1.00~1：1.25 |
||
|
软塑 |
1：1.50或更缓 |
||
|
3 |
碎石土 |
充填坚硬黏土、硬塑黏土 |
1:0.50~1：1.00 |
|
充填砂土 |
1：1.00~1：1.50 |
||
注：1 本表适用于无支护措施的临时性挖方工程的边坡坡率。
2 设计有要求时，应符合设计标准。
3 本表适用于地下水位以上的土层。采用降水或其他加固措施时，可不受本表限制，但应计算复核。
4 一次开挖深度，软土不应超过4m，硬土不应超过8m。
9．2．5 土方开挖工程的质量检验标准应符合表9．2．5-1～表9．2．5-4的规定。
表9．2．5-1 柱基、基坑、基槽土方开挖工程的质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
标高 |
mm |
0，-50 |
水准测量 |
|
2 |
长度、宽度(由设计中心线向两边量) |
mm |
+200，-50 |
全站仪或用钢尺量 |
|
|
3 |
坡率 |
设计值 |
目测法或用坡度尺检查 |
||
|
一般项目 |
1 |
表面平整度 |
mm |
±20 |
用2m靠尺 |
|
2 |
基底土性 |
设计要求 |
目测法或土样分析 |
||
表9．2．5-2 挖方场地平整土方开挖工程的质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|||
|
单位 |
数值 |
||||||
|
主控项目 |
1 |
标高 |
mm |
人工 |
±30 |
水准测量 |
|
|
机械 |
±50 |
||||||
|
2 |
长度、寬度(由设计中心线向两边量) |
mm |
人工 |
+300，-100 |
全站仪或用钢尺量 |
||
|
机械 |
+500，-150 |
||||||
|
3 |
坡率 |
设计值 |
目测法或用坡度尺检查 |
||||
|
一般项目 |
1 |
表面平整度 |
mm |
人工 |
±20 |
用2m靠尺 |
|
|
机械 |
±50 |
||||||
|
2 |
基底土性 |
设计要求 |
目测法或土样分析 |
||||
表9．2．5-3 管沟土方开挖工程的质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
标高 |
mm |
0 -50 |
水准测量 |
|
2 |
长度、寬度(由设计中心线向两边量) |
mm |
+100 0 |
全站仪或用钢尺量 |
|
|
3 |
坡率 |
设计值 |
目测法或用坡度尺检查 |
||
|
一般项目 |
1 |
表面平整度 |
mm |
±20 |
用2m靠尺 |
|
2 |
基底土性 |
设计要求 |
目测法或土样分析 |
||
表9．2．5-4 地(路)面基层土方开挖工程的质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控项目 |
1 |
标高 |
mm |
0 -50 |
水准测量 |
|
2 |
长度、寬度(由设计中心线向两边量) |
设计值 |
全站仪或用钢尺量 |
||
|
3 |
坡率 |
设计值 |
目测法或用坡度尺检查 |
||
|
一般项目 |
1 |
表面平整度 |
mm |
±20 |
用2m靠尺 |
|
2 |
基底土性 |
设计要求 |
目测法或土样分析 |
||
注：地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。
