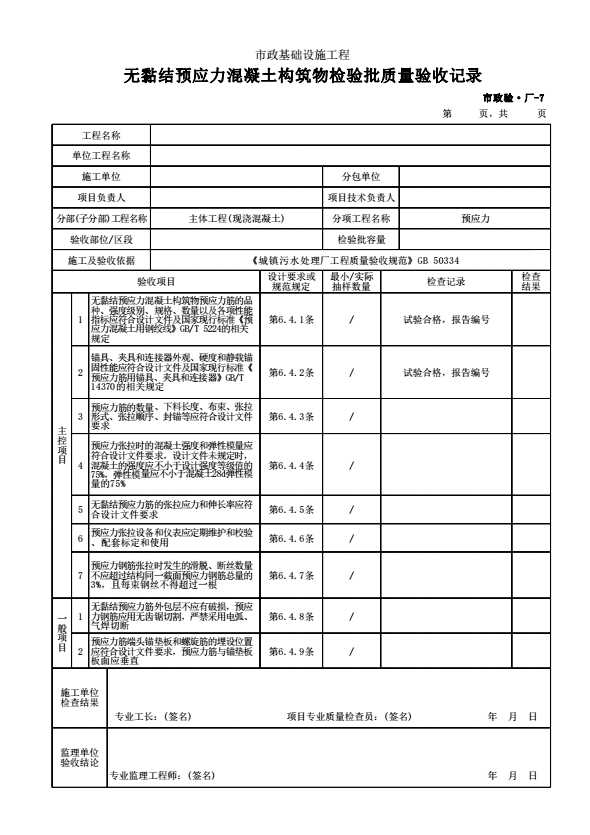

市政验·厂-7 无黏结预应力混凝土构筑物检验批质量验收记录

填写规范


一、主控项目

6.4.1 无粘结预应力混凝土构筑物预应力筋的品种、强度级别、规格、数量及各项性能指标应符合设计文件的要求和现行国家标准《预应力混凝土用钢绞线》GB/T 5224的有关规定。
    检验方法:观察检查,检查产品合格证、试验报告。

6.4.2 锚具、夹具和连接器外观、硬度和静载锚固性能应符合设计文件的要求和现行国家标准《预应力筋用锚具、夹具和连接器》GB/T 14370的有关规定。
    检验方法:观察检查,检查试验报告。

6.4.3 预应力筋的数量、下料长度、布束、张拉形式、张拉顺序、封锚等应符合设计文件的要求。
    检验方法:检查施工记录。

6.4.4 预应力张拉时的混凝土强度和弹性模量应符合设计文件的要求。当设计文件无要求时,混凝土的强度不应小于设计强度等级的75%,弹性模量不应小于混凝土28d弹性模量的75%。
    检验方法:检查施工记录、试验报告。

6.4.5 无粘结预应力筋的张拉应力和伸长率应符合设计文件的要求。
    检验方法:检查施工记录。

6.4.6 预应力张拉设备和仪表应定期维护和校验、配套标定和使用。
    检验方法:检查施工记录,检查标定证书。

6.4.7 预应力钢筋张拉时发生的滑脱、断丝数量不应大于结构同一截面预应力钢筋总量的3%,且每束钢丝不得大于一根。
    检验方法:观察检查,检查施工记录。

二、一般项目

6.4.8 无粘结预应力筋外包层不应有破损,预应力钢筋应用无齿锯切割,不得采用电弧、气焊切断。
    检验方法:观察检查。

6.4.9 预应力筋端头锚垫板和螺旋筋的埋设位置应符合设计文件的要求,预应力筋与锚垫板板面应垂直。
    检验方法:实测实量,检查施工记录。
